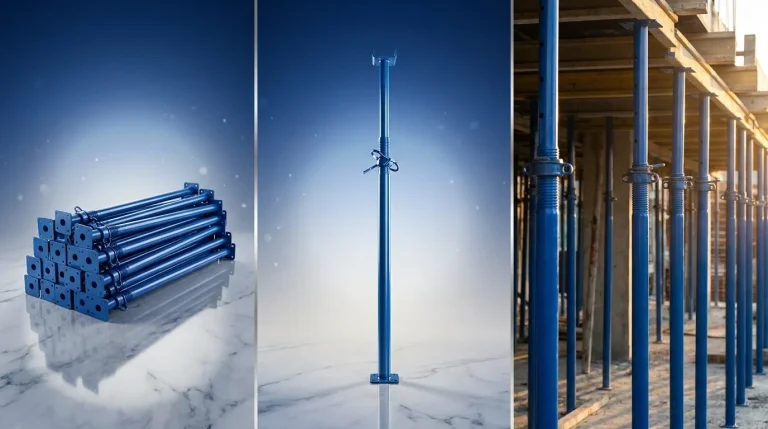

انتخاب بین مدل‌های مختلف جک سقفی بیشتر از آنکه به نام محصول مربوط باشد، به شکل سرجک، نحوه قرارگیری آن روی زیرسازی و شرایط اجرای پروژه بستگی دارد. جک سقفی صلیبی، ساده و عراقی یا U شکل هرکدام برای نوع مشخصی از زیرسازی و نحوه تکیه‌گذاری کاربرد دارند. در ادامه، تفاوت این مدل‌ها را بررسی می‌کنیم تا انتخاب نوع مناسب برای پروژه با دقت بیشتری انجام شود.
جک سقفی یکی از تجهیزات پشتیبان موقت در سیستم قالب‌بندی سقف است که برای نگهداری و تنظیم زیرسازی قالب در زمان اجرای بتن‌ریزی استفاده می‌شود. نوع جک باید متناسب با شکل تکیه‌گاه، ارتفاع اجرا، نوع سقف، بار واردشده و نحوه مهاربندی سیستم انتخاب شود.
برای مشخصات تولیدی، قیمت روز و شرایط سفارش، صفحه اصلی جک سقفی مرجع مناسب‌تری است و این مقاله صرفاً برای مقایسه مدل‌ها و انتخاب اولیه نوشته شده است.
جک سقفی صلیب‌دار یا T شکل، یکی از مدل‌هایی است که سرجک آن به شکل صلیبی طراحی شده و برای قرارگیری و پشتیبانی از اجزای زیرسازی قالب کاربرد دارد. شکل سرجک باعث می‌شود عضو قرارگرفته در بالای جک در محدوده مشخصی از سرجک قرار گیرد.
جک‌های صلیبی در دو ساختار اصلی صلیب ثابت و صلیب متحرک دیده می‌شوند. تفاوت اصلی این دو مدل، نحوه اتصال سرجک به بدنه است؛ بنابراین هنگام انتخاب، صرفاً نام مدل کافی نیست و باید نوع زیرسازی و نیاز اجرایی پروژه نیز بررسی شود.

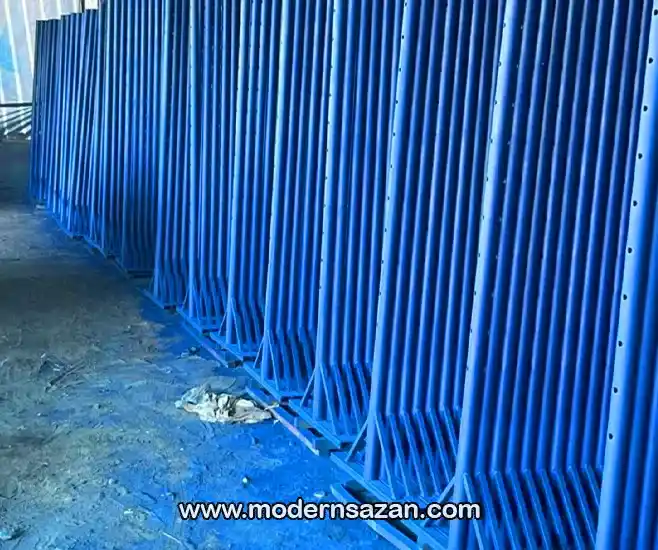

در جک صلیب ثابت، سرجک به بدنه اصلی جک متصل است و به‌عنوان بخشی از مجموعه جک مورد استفاده قرار می‌گیرد. این ساختار برای پروژه‌هایی مناسب است که نوع سرجک موردنیاز از ابتدا مشخص است و قرار نیست سرجک از بدنه جدا شود.
مزیت اصلی این مدل را می‌توان در ساختار یکپارچه آن دانست. با این حال، انتخاب آن باید براساس شکل تیر یا عضو زیرسازی و نحوه چیدمان قالب انجام شود.
برای مشاهده مشخصات این مدل می‌توانید صفحه جک سقفی صلیبی را بررسی کنید.
در جک صلیب متحرک، سرجک قابلیت جداشدن از بدنه را دارد. این ویژگی می‌تواند در شرایطی که امکان استفاده جداگانه از سرجک یا تغییر ساختار زیرسازی موردنیاز است، کاربرد داشته باشد.
در این مدل، کیفیت ساخت و نحوه اتصال سرجک اهمیت بیشتری پیدا می‌کند. بنابراین هنگام سفارش باید مشخص شود که سرجک متحرک برای چه نوع زیرسازی و چه شرایط اجرایی در نظر گرفته شده است.

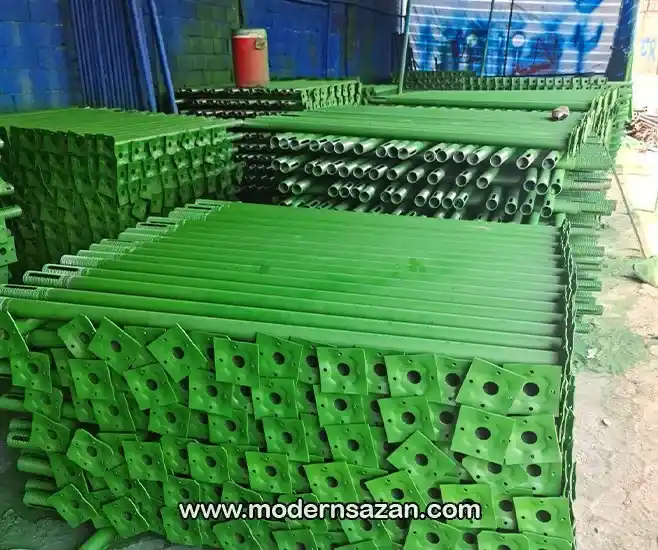

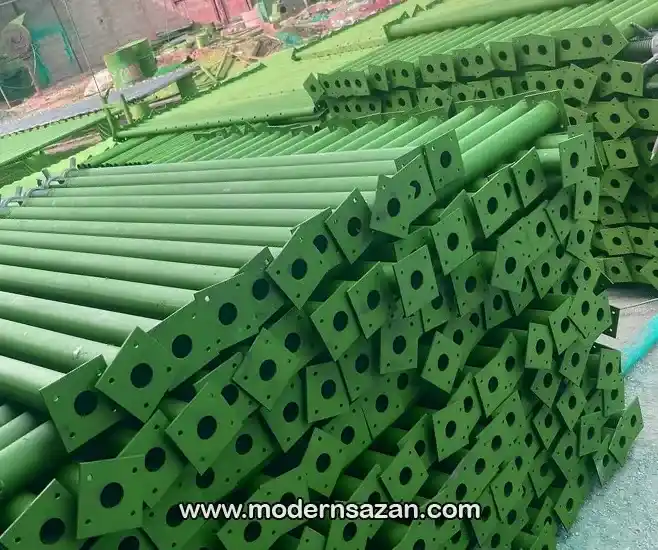

جک سقفی ساده که با نام جک سر تخت نیز شناخته می‌شود، در قسمت بالایی خود دارای صفحه‌ای تخت است. این ساختار برای شرایطی مناسب است که عضو زیرسازی بتواند مستقیماً روی سطح بالایی جک قرار بگیرد.
تفاوت اصلی جک ساده با مدل صلیبی و U شکل، شکل محل تکیه‌گاه در قسمت بالایی است. در مدل ساده، صفحه تخت نقش سطح اتکا را دارد؛ بنابراین شکل تیر، لوله، چهارتراش یا عضو زیرسازی باید با این نوع تکیه‌گاه هماهنگ باشد.
جک ساده علاوه بر برخی کاربردهای زیرسازی، در شرایط مشخص می‌تواند برای مهار یا پشتیبانی موقت اعضای سازه‌ای نیز استفاده شود؛ اما کاربرد نهایی آن باید مطابق نقشه اجرایی و شرایط پروژه تعیین شود.
برای بررسی مشخصات این مدل، صفحه جک سقفی ساده را مشاهده کنید.
جک سقفی عراقی که با عنوان جک U شکل نیز شناخته می‌شود، در قسمت بالایی دارای سرجکی به شکل U است. این شکل سرجک با مدل صلیبی و سر تخت متفاوت است و نحوه قرارگیری عضو زیرسازی روی جک را تغییر می‌دهد.
در این مدل، عضو زیرسازی داخل قسمت U شکل قرار می‌گیرد. به همین دلیل، پیش از انتخاب باید ابعاد و شکل عضو موردنظر با سرجک هماهنگ باشد.
نام «عراقی» بیشتر به کاربرد و شناخته‌شدن این مدل در بازار عراق مربوط است و به‌تنهایی معیار فنی برای انتخاب محصول محسوب نمی‌شود. در سفارش این مدل، مشخصات واقعی محصول، ابعاد سرجک، ساختار بدنه و نیاز پروژه باید مبنا قرار گیرد.
برای مشاهده جزئیات این مدل می‌توانید صفحه جک سقفی عراقی را بررسی کنید.
برای انتخاب جک سقفی مناسب، بهتر است تصمیم‌گیری را از شکل سرجک شروع نکنید. ابتدا باید مشخص شود جک در چه سیستمی قرار است استفاده شود و عضو زیرسازی چگونه روی آن تکیه خواهد کرد.
چند معیار اصلی در انتخاب مدل عبارت‌اند از:
برای مثال، اگر عضو زیرسازی باید داخل یک تکیه‌گاه U شکل قرار بگیرد، جک عراقی می‌تواند از نظر شکل سرجک گزینه مناسب‌تری باشد. اگر زیرسازی با یک سرجک صلیبی هماهنگ شده باشد، مدل صلیبی منطقی‌تر است. در شرایطی که عضو باید روی سطح تخت قرار گیرد، جک ساده می‌تواند گزینه مناسب‌تری باشد.
با این حال، انتخاب نهایی نباید صرفاً براساس نام مدل یا شکل سرجک انجام شود. ظرفیت مجاز، نحوه مهاربندی، فاصله جک‌ها و سایر جزئیات اجرایی باید براساس طراحی و شرایط واقعی پروژه توسط مسئول فنی بررسی شود.
در خرید پروژه‌ای، بهتر است این مشخصات قبل از ثبت سفارش به فروشنده اعلام شود تا مدل موردنیاز براساس اطلاعات واقعی پروژه بررسی شود.
پیش از سفارش، بهتر است مشخصات فنی جک با نیاز پروژه تطبیق داده شود. مهم‌ترین مواردی که باید بررسی شوند عبارت‌اند از:
شکل سرجک: مشخص کنید سرجک صلیبی، متحرک، تخت یا U شکل با عضو زیرسازی پروژه هماهنگ است.
ارتفاع بسته و باز: ارتفاع موردنیاز پروژه باید با محدوده تنظیم جک مطابقت داشته باشد.
قطر و ضخامت لوله‌ها: این مشخصات باید براساس مدل تولیدی و شرایط پروژه بررسی شوند و نباید صرفاً براساس نام سبک یا سنگین انتخاب شوند.

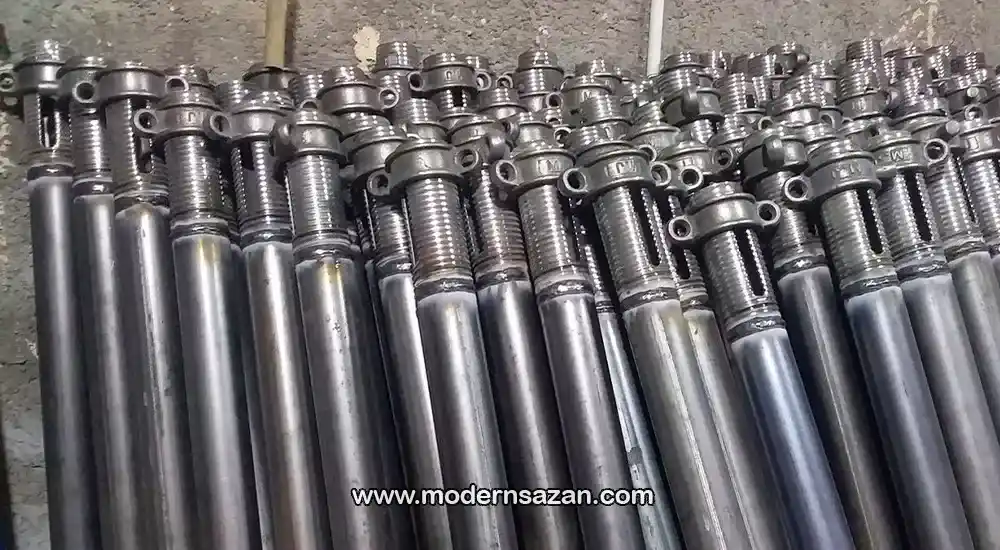

رزوه و مهره: کیفیت رزوه، سلامت دنده‌ها و عملکرد صحیح مهره در زمان تنظیم ارتفاع اهمیت دارد.
جوش‌ها و اتصالات: محل اتصال سرجک، رزوه، کفی و سایر قطعات باید از نظر کیفیت ساخت و سلامت بررسی شود.
کفی جک: سطح و وضعیت کفی باید با محل استقرار جک و شرایط اجرای پروژه سازگار باشد.
پین تنظیم ارتفاع: سلامت پین و سوراخ‌های تنظیم باید قبل از استفاده کنترل شود.
تناسب با نقشه اجرایی: مشخصات جک باید با الزامات طراحی و نحوه چیدمان سیستم پشتیبان هماهنگ باشد.
جک سقفی و داربست مدولار هر دو می‌توانند در سیستم‌های پشتیبان موقت مورد استفاده قرار گیرند، اما انتخاب میان آن‌ها به شرایط پروژه وابسته است.
در پروژه‌هایی که ارتفاع، هندسه زیرسازی، بارگذاری، فضای موجود و نحوه مهاربندی شرایط خاصی ایجاد می‌کند، ممکن است داربست مدولار گزینه مناسب‌تری باشد. در مقابل، در شرایطی که سیستم زیرسازی با جک‌های قابل تنظیم قابل پشتیبانی است، استفاده از جک می‌تواند راهکار مناسبی باشد.
بنابراین نمی‌توان یک سیستم را بدون درنظرگرفتن ارتفاع، بار، هندسه سازه و طراحی اجرایی به‌عنوان گزینه مناسب‌تر برای همه پروژه‌ها معرفی کرد. انتخاب نهایی باید براساس طراحی و شرایط واقعی اجرا انجام شود.
تفاوت اصلی انواع جک سقفی در شکل سرجک، نحوه اتصال آن به بدنه و شرایطی است که برای قرارگیری عضو زیرسازی ایجاد می‌کند. جک صلیبی برای زیرسازی‌هایی با سرجک T شکل، جک ساده برای شرایطی که سطح تخت موردنیاز است و جک عراقی یا U شکل برای شرایطی که عضو باید داخل سرجک U قرار گیرد، قابل بررسی هستند.
با این حال، انتخاب جک مناسب فقط با مشاهده شکل سرجک انجام نمی‌شود. ارتفاع اجرا، نوع سقف، شکل زیرسازی، بار واردشده، مهاربندی و مشخصات فنی محصول نیز باید در تصمیم‌گیری درنظر گرفته شوند.
برای مشاهده مشخصات تولیدی، دریافت قیمت روز و ثبت سفارش، می‌توانید به صفحه اصلی جک سقفی مراجعه کنید.
تفاوت اصلی در نحوه اتصال سرجک به بدنه است. در مدل ثابت، سرجک به بدنه متصل است؛ اما در مدل متحرک امکان جداشدن سرجک وجود دارد. انتخاب میان این دو مدل باید براساس نوع زیرسازی و نیاز اجرایی پروژه انجام شود.
جک ساده دارای سطح بالایی تخت است و زمانی مناسب است که تیر، لوله، چهارتراش یا عضو موردنظر بتواند به‌صورت مناسب روی این سطح قرار گیرد. شکل و ابعاد عضو زیرسازی باید پیش از انتخاب بررسی شود.
تفاوت اصلی در شکل سرجک است. سرجک مدل عراقی U شکل است و عضو زیرسازی داخل آن قرار می‌گیرد، در حالی که سرجک مدل صلیبی به شکل T یا صلیبی طراحی شده است. بنابراین نحوه تکیه‌گذاری عضو روی جک در این دو مدل متفاوت است.
خیر. شکل سرجک فقط یکی از معیارهای انتخاب است. ارتفاع اجرا، مشخصات بدنه و رزوه، نوع سقف، شرایط زیرسازی، بارگذاری و نحوه مهاربندی نیز باید براساس پروژه بررسی شوند.
