تعداد جک سقفی موردنیاز فقط از روی مساحت سقف تعیین نمی‌شود. نوع سقف، ابعاد دهانه‌ها، تعداد و موقعیت پوترها، ضخامت بتن، ارتفاع زیر سقف، فاصله جک‌ها و ظرفیت آن‌ها در ارتفاع اجرا، همگی بر تعداد نهایی اثر می‌گذارند.
برای برآورد اولیه بعضی سقف‌های معمولی تیرچه‌بلوک، در کارگاه تقریباً یک جک به‌ازای هر مترمربع در نظر گرفته می‌شود؛ بنابراین ممکن است برای سقفی با مساحت ۱۰۰ مترمربع، حدود ۱۰۰ جک برآورد شود. این عدد یک قاعده ثابت نیست؛ زیرا زیر پوترها، نواحی دارای بار بیشتر و سقف‌های نامنظم ممکن است جک‌های بیشتری با فاصله کمتر لازم باشد.
ابزار زیر با دریافت ابعاد سقف، نوع سیستم سازه‌ای و فاصله دهانه‌ها، تعداد تقریبی جک‌های زیر تیرهای اصلی و شبکه میانی را جداگانه محاسبه می‌کند. نتیجه ابزار برای برآورد اولیه تجهیزات است و تعداد و چیدمان نهایی باید با نقشه و شرایط واقعی پروژه کنترل شود.
برآورد تعداد جک مورد نیاز بر اساس ابعاد دهانه و نوع سقف
آیین‌نامه: تیرچه‌ریزی استاندارد در دهانه کوتاه‌تر انجام می‌شود.
در سقف‌های دال، شبکه جک‌ها با تلرانس بهینه رسم می‌گردد.
گزارش برآورد اولیه تجهیزات پروژه
ابزار مدرن‌سازان با استفاده از ابعاد سقف، نوع سیستم سازه‌ای، فاصله دهانه‌ها و جهت تیرچه‌ریزی، تعداد اولیه جک‌های زیر تیرهای اصلی و شبکه میانی را برآورد می‌کند. این محاسبه به مجری پروژه کمک می‌کند تعداد تقریبی تجهیزات موردنیاز را پیش از اجرای زیرسازی مشخص کند.
خروجی ابزار یک برآورد اولیه برای تأمین تجهیزات است و جایگزین نقشه اجرایی، محاسبات سازه یا تأیید مسئول فنی پروژه نیست. تعداد و چیدمان نهایی باید با توجه به شرایط واقعی پروژه کنترل شود.

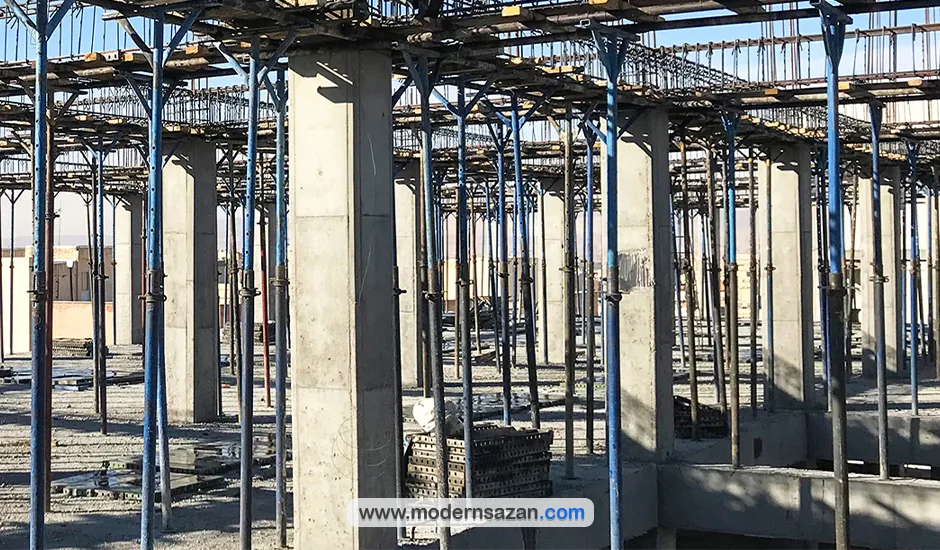

محل جک‌ها باید متناسب با مسیر انتقال بار سقف تعیین شود. جک‌ها معمولاً زیر پوترهای اصلی، تیرهای فرعی و بخش‌های میانی قالب‌بندی قرار می‌گیرند تا بار قالب، بتن تازه و نیروهای اجرایی را به سطح زیرین منتقل کنند.
در سقف تیرچه‌بلوک، جک‌های زیر پوترها و جک‌های میانی باید جداگانه شمارش شوند؛ زیرا مقدار بار و نحوه چیدمان در این دو قسمت یکسان نیست. در دال بتنی و سقف وافل نیز جک‌ها به‌صورت شبکه‌ای زیر قالب قرار می‌گیرند و فاصله آن‌ها با توجه به ضخامت دال، ابعاد دهانه و شرایط اجرا تعیین می‌شود.
اگر ارتفاع یا بار سقف زیاد باشد، افزایش تعداد جک همیشه راه‌حل مناسبی نیست و ممکن است استفاده از داربست مثلثی یا چکشی ضرورت داشته باشد. به همین دلیل، پیش از محاسبه باید مشخص شود که جک سقفی برای زیرسازی پروژه مناسب است یا سیستم دیگری نیاز خواهد بود.
برای برآورد تعداد جک‌های زیر تیرهای اصلی و شبکه میانی، اطلاعات زیر باید مشخص باشد:
در نواحی دارای بار بیشتر، مانند زیر پوترهای اصلی، ممکن است فاصله جک‌ها نسبت به بخش‌های میانی کمتر باشد. پلان‌های نامنظم، شکست‌های سقف و تفاوت ابعاد دهانه‌ها نیز باعث می‌شوند نتوان تعداد کل جک‌ها را فقط با تقسیم مساحت سقف بر یک عدد ثابت محاسبه کرد.
بنابراین، ابتدا باید تعداد جک‌های هر بخش جداگانه برآورد و سپس مجموع آن‌ها محاسبه شود. خروجی نهایی نیز پیش از اجرا باید با چیدمان واقعی سقف و نظر مسئول فنی پروژه تطبیق داده شود.
ارتفاع بازشدن جک یکی از عوامل مؤثر بر ظرفیت آن و فاصله مجاز میان جک‌هاست. هرچه لوله نری بیشتر از لوله مادگی خارج شود، احتمال کمانش افزایش می‌یابد و ممکن است برای انتقال همان مقدار بار، فاصله جک‌ها کاهش پیدا کند.
ارتفاع اسمی جک با ارتفاع قابل‌استفاده آن یکسان نیست. بخشی از لوله نری باید داخل لوله مادگی باقی بماند تا درگیری لازم میان دو لوله حفظ شود. بنابراین، در محاسبه تعداد جک باید ارتفاع واقعی زیر سقف و مقدار بازشدن جک مشخص باشد؛ انتخاب تجهیزات فقط براساس نام یا اندازه اسمی جک کافی نیست.
در سقف‌های بلند یا دارای بار زیاد، متراکم‌کردن جک‌ها همیشه راه‌حل مناسبی نیست. اگر ارتفاع اجرا، بار سقف یا شرایط مهاربندی از محدوده مناسب جک‌ها خارج باشد، ممکن است استفاده از سیستم‌های مدولار مانند داربست مثلثی یا چکشی انتخاب مناسب‌تری باشد. تصمیم نهایی باید براساس ارتفاع بازشو، بار واردشده، ظرفیت واقعی تجهیزات و شرایط اجرای پروژه گرفته شود.
شکل سرجک در نحوه قرارگیری تیر، لوله یا چهارتراش روی جک مؤثر است، اما به‌تنهایی تعداد جک‌های موردنیاز را تعیین نمی‌کند. جک‌های صلیب‌دار، ساده و U شکل باید متناسب با چیدمان زیرسازی استفاده شوند و تعداد آن‌ها براساس محل استقرار و مقدار باری که منتقل می‌کنند محاسبه شود.
ظرفیت واقعی هر جک به قطر و ضخامت لوله‌ها، ارتفاع بازشو، میزان درگیری لوله نری و مادگی، کیفیت جوش، سلامت رزوه و شاقول‌بودن جک بستگی دارد. بنابراین دو جک با ارتفاع اسمی یکسان، لزوماً ظرفیت یکسانی ندارند.
استفاده از جک سنگین نیز به‌معنای امکان کاهش خودکار تعداد جک‌ها نیست. فاصله‌گذاری باید متناسب با بار سقف و ظرفیت جک در ارتفاع واقعی اجرا تعیین شود. جک‌های خم‌شده، فرسوده یا دارای جوش و رزوه معیوب نیز نباید در محاسبات با ظرفیت یک جک سالم در نظر گرفته شوند.
پس از محاسبه جک‌های زیر پوترها و شبکه میانی، بهتر است تعدادی جک ذخیره برای شکست‌های نقشه، نقاط دارای بار بیشتر، قطعات معیوب و تغییرات احتمالی اجرا در نظر گرفته شود.
در پروژه‌های معمولی می‌توان برای برآورد اولیه تجهیزات، حدود ۵ تا ۱۰ درصد به تعداد محاسبه‌شده اضافه کرد. برای مثال، اگر نتیجه محاسبه ۱۰۰ جک باشد، تأمین حدود ۱۰۵ تا ۱۱۰ جک می‌تواند کمبودهای احتمالی کارگاه را پوشش دهد.
این درصد برای همه پروژه‌ها ثابت نیست. در سقف‌های نامنظم، پروژه‌های دارای پوترهای متعدد یا نواحی با بار متمرکز، تعداد ذخیره باید براساس نقشه و شرایط واقعی اجرا تعیین شود.
برآورد کمتر از نیاز ممکن است هنگام اجرای زیرسازی باعث کمبود جک، تغییر ناخواسته چیدمان یا توقف عملیات شود. برآورد بیش از اندازه نیز هزینه حمل، دپو و نگهداری تجهیزات اضافی را افزایش می‌دهد.
برای جلوگیری از این مشکلات، تعداد جک‌های زیر تیرهای اصلی، شبکه میانی و ذخیره کارگاه باید جداگانه محاسبه و در پایان با یکدیگر جمع شوند. این روش، برآورد تجهیزات را دقیق‌تر می‌کند و امکان کنترل نتیجه با پلان و شرایط اجرایی سقف را فراهم می‌سازد.
برای بررسی دقیق‌تر نتیجه محاسبه، باید مساحت و ابعاد سقف، نوع سیستم سقف، ارتفاع زیر سقف، فاصله دهانه‌ها، جهت تیرچه‌ریزی و ابعاد پوترها مشخص باشد. براساس این اطلاعات می‌توان تعداد جک‌های زیر تیرهای اصلی، شبکه میانی و ذخیره کارگاه را جداگانه برآورد کرد.
اگر نقشه سقف یا اطلاعات کامل پروژه را در اختیار دارید، کارشناسان مدرن‌سازان می‌توانند ورودی‌های محاسبه‌گر و نتیجه به‌دست‌آمده را بررسی کنند. این بررسی به شناسایی نقاط سنگین، دهانه‌های نامنظم و قسمت‌هایی که احتمالاً به جک بیشتری نیاز دارند کمک می‌کند.
خروجی ابزار، برآورد اولیه تجهیزات است و تعداد و چیدمان نهایی جک‌ها باید پیش از اجرا با نقشه و تأیید مسئول فنی پروژه کنترل شود.
