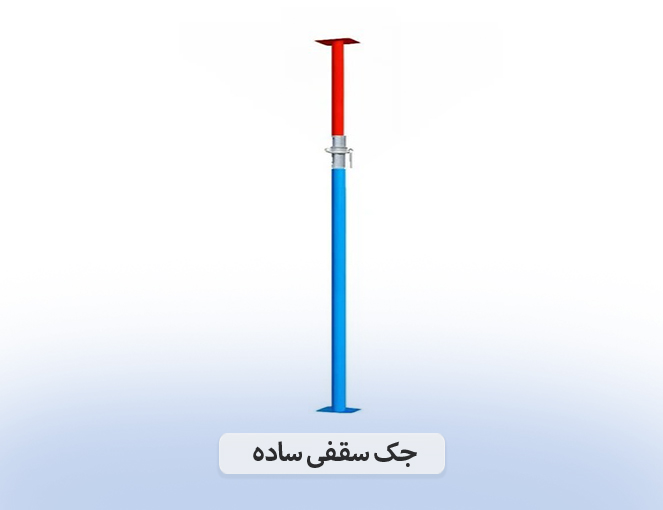

جک سقفی ساده که با نامهای «جک ساختمانی ساده» و «جک سر تخت» نیز شناخته میشود، یکی از انواع شمعهای فلزی قابل تنظیم است. تفاوت اصلی این مدل با جک صلیبدار و جک عراقی، شکل قسمت بالایی آن است؛ جک ساده بهجای صلیب یا سرجک U شکل، یک صفحه فولادی تخت دارد.
این جک از دو لوله نری و مادگی، مجموعه رزوه و مهره، پین تنظیم ارتفاع، کفی و صفحه سر تخت تشکیل میشود و در مدلهای سبک و سنگین تولید میگردد. لوله نری داخل لوله مادگی حرکت میکند؛ تنظیم اولیه ارتفاع با پین و تنظیم دقیق آن با رزوه و مهره انجام میشود.
جک سر تخت در بخشهایی از زیرسازی استفاده میشود که تیر، لوله یا چهارتراش بتواند مستقیماً روی صفحه بالای جک قرار گیرد. همچنین میتوان از آن بهعنوان جک اطمینان، پس از قالببرداری و در نقاط تعیینشده پروژه استفاده کرد. زمان و محل قرارگیری جکهای اطمینان باید براساس شرایط بتن، دهانه سقف و نظر مهندس پروژه مشخص شود.
برای آشنایی با مدلهای دیگر و مشاهده مشخصات عمومی و قیمت روز، به صفحه جک سقفی مراجعه کنید.
صفحه بالای جک ساده معمولاً از ورق فولادی ST37 با ابعاد ۱۱×۱۱ سانتیمتر و ضخامت ۵ میلیمتر ساخته میشود. روی صفحه نیز دو یا چهار سوراخ برای مهار تیر یا چهارتراش ایجاد میشود.
این جک معمولاً با لوله نری قطر ۴۸ و لوله مادگی قطر ۶۰ میلیمتر، در ضخامتهای ۲ و ۲٫۵ میلیمتر تولید میشود. ارتفاعهای متداول آن ۳٫۵، ۴، ۴٫۵ و ۵ متر است و رزوه آن میتواند دارای گام ۶، ۸ یا ۹ میلیمتر باشد.
جک سقفی ساده برای قرارگیری زیر تیر، لوله یا چهارتراشی استفاده میشود که بتواند بهصورت مستقیم روی صفحه تخت جک قرار گیرد. همچنین میتوان از آن در نقاط تعیینشده پروژه بهعنوان جک اطمینان استفاده کرد.
در زیر پوترهایی که دو لوله موازی زیر قالب قرار میگیرند، جک ساده سطح کافی برای نگهداری همزمان هر دو لوله ندارد؛ بنابراین معمولاً جک صلیبدار انتخاب مناسبتری است. استفاده از جک ساده باید با توجه به چیدمان زیرسازی و نحوه انتقال بار انجام شود.
جک ساده معمولاً در ارتفاعهای ۳٫۵، ۴، ۴٫۵ و ۵ متر تولید میشود. ارتفاع قابلاستفاده از ارتفاع اسمی کمتر است؛ زیرا بخشی از لوله نری باید داخل لوله مادگی باقی بماند.
برای ارتفاعهای زیاد یا بارهای سنگین، نوع جک و ضخامت لولهها باید براساس شرایط پروژه تعیین شود. در برخی پروژهها ممکن است استفاده از داربست مدولار بهجای جک انتخاب مناسبتری باشد.

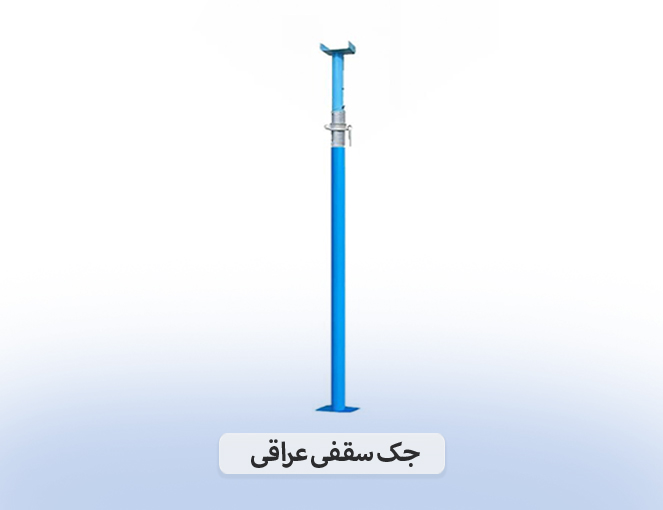

جک ساده دارای صفحه تختی با ابعاد معمول ۱۱×۱۱ سانتیمتر است و تیر یا چهارتراش روی آن قرار میگیرد. در مقابل، جک عراقی سرجکی U شکل دارد که تیر داخل آن قرار گرفته و از حرکت جانبی آن جلوگیری میکند.
بنابراین، انتخاب میان جک ساده و عراقی باید براساس شکل و ابعاد تیرهای زیر قالب و نحوه چیدمان زیرسازی انجام شود.
پس از رسیدن بتن به مقاومت لازم و بازکردن قالبها، میتوان جک ساده را در نقاط مشخصشده زیر سقف یا پوتر قرار داد. این جکها تا زمان تأیید مقاومت سقف، بخشی از بار را تحمل کرده و احتمال خیز یا نشست را کاهش میدهند.
زمان قالببرداری و مدت باقیماندن جکهای اطمینان ثابت نیست و باید براساس نوع سقف، دهانه، شرایط آبوهوایی، مقاومت بتن و نظر مهندس پروژه تعیین شود.
وزن جک ساده به ارتفاع و ضخامت لولههای نری و مادگی بستگی دارد. وزن تقریبی مدلهای تولیدی به شرح زیر است:
وزن نهایی ممکن است با توجه به ضخامت واقعی لوله، طول رزوه و مشخصات صفحه سر تخت تغییر کند.
قیمت جک ساده براساس ارتفاع، ضخامت لولهها، وزن نهایی، مشخصات رزوه و قیمت روز فولاد محاسبه میشود. به همین دلیل، مدلهای سبک و سنگین یا جکهای دارای ارتفاع متفاوت، قیمت یکسانی ندارند.
برای دریافت قیمت دقیق، تعداد، ارتفاع و ضخامت موردنظر را به کارشناسان مدرنسازان اعلام کنید تا وزن، مبلغ سفارش و زمان تحویل در پیشفاکتور ثبت شود.
مدرنسازان جک ساده را در ارتفاعها و ضخامتهای مختلف، متناسب با مشخصات سفارش تولید و تأمین میکند. پیش از ثبت سفارش، ابعاد صفحه سر تخت، ضخامت لولهها، ارتفاع، وزن و مشخصات رزوه در پیشفاکتور درج میشود.
برای دریافت مشاوره، استعلام قیمت و صدور پیشفاکتور جک ساده میتوانید با واحد فروش مدرنسازان تماس بگیرید.
