همانطور که میدانید ساختمان های بتنی دارای بخش های مختلفی هستند که یکی از مهم ترین آنها اجرای سقف بر روی ستون ها می باشد که فضای مورد نیاز را برای استقرار ایجاد می کند. این سقف ها به روش های مختلفی اجرا می شوند که علاوه بر مقاومت، کاهش هزینه ها را نیز دربر داشته باشند از جمله از این سقف ها میتوان به سقف وافل و یوبوت اشاره کرد. وجود مزیت و کاربرد های این سقف ها موجب شده تا بیشتر برای ساخت سقف ساختمان ها و… استفاده شوند. در ادامه فرق سقف وافل و یوبوت را بررسی می‌کنیم.
سقف وافل در واقع دال مجوف می باشد که پس از سخت شدن بتن، قالب های آن قابل جابه جایی بوده و اصطلاحا دارای قالب غیر ماندگار می باشد و میتوان استفاده های مجددی از آنها کرد. البته در صنعت ساختمان سازی، سقف های وافل را با نام سقف مشبک، یا قابلمه‌ای نیز می شناسند و بیشتر از آن برای پوشاندن سقف بهره می‌برند. در اکثر مواقع، این سقف‌ها را در شرایطی که بار کمتری به سقف وارد می‌شود اجرا می کنند. عملکرد سقف وافل به صورت دال دو طرفه می باشد و نسبت به دیگر انواع سقف ها، دارای هزینه های اجرایی کمتری است. همچنین با توجه به این که در این عملیات از قالب‌های غیر ماندگار استفاده می‌کنند، از قالب های وافل برای قالب‌بندی آن استفاده می‌شود. که میتوان عمده تفاوت سقف وافل و یوبوت را در هزینه های خرید انواع مصالح و دائمی بودن قالب سقف یوبوت دانست.

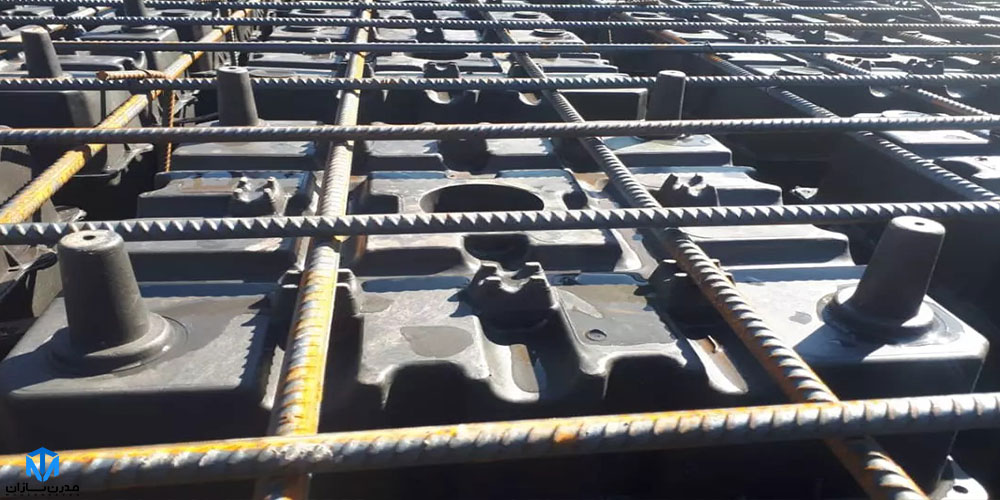

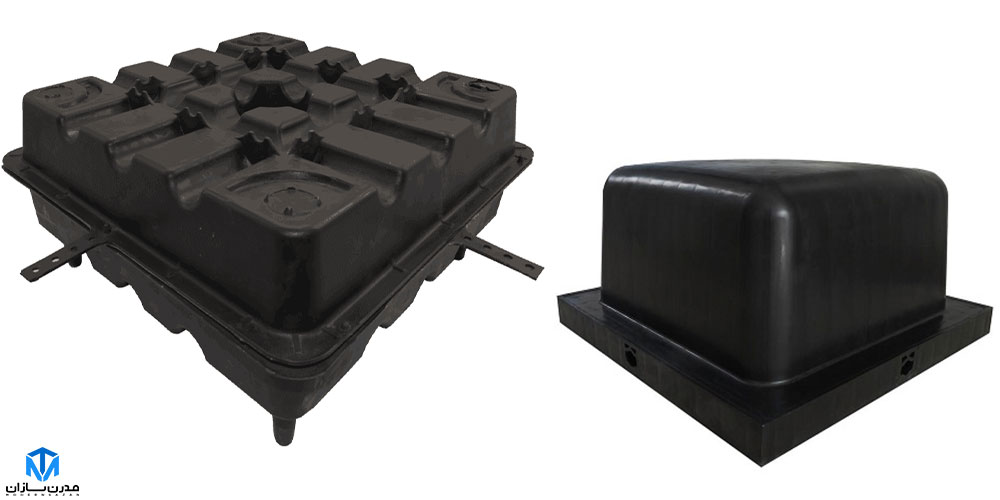

سقف یوبوت نیز نوعی دیگر از سقف‌های دال مجوف است که در دسته سقف‌های قالب ماندگار قرار میگیرد. در این نوع از سقف ها، از سیستم‌های سازه‌ای تو خالی و یا مجوف استفاده می کنند که هدف از طراحی آنها، حذف بتن های مرده و کاهش وزن سقف می باشد. قالب های استفاده شده برای ساخت سقف یوبوت، از جنس پلی پروپیلن است که دارای مقاومت بسیار بالایی در برابر فشارهای مختلف دارند. یکی از عمده فرق سقف وافل و یوبوت موقعیت استفاده از آنها است، سقف‌های یوبوت، با توجه به وزن پایین و همچنین مقاومت بسیار بالایی که دارند، بیشتر در پروژه‌های سنگین استفاده می شوند و با کاهش وزن بتن مصرفی، وزن کلی ساختمان را هم کاهش می دهند. همچنین برای بتن ریزی در این سقف ها، از قالب‌های چوبی استفاده می‌کنند. البته در برخی موارد ممکن است طبق نظر کارشناس مربوطه، از قالب بتن برای قالب‌بندی نیز استفاده شود. در این سازه‌ها، دال مجوف یوبوت نیز ساخته شده از دو لایه است و جنس این لایه‌ها به صورت بتن مسلح است. به همین دلیل، در دو لایه پایینی و بالایی قرار میگیرد و حالت قرار گیری آنها به صورت گسترده می باشد. همچنین در برخی موارد، برای پر کردن حد فاصل میان این دو لایه، از نوعی بلوک استفاده می‌کنند که عمدتا بلوک های تو خالی یوبوت هستند.
دو نوع سقف یوبوت و وافل را میتوان از جهات مختلفی بررسی کرد. این دو نوع سقف، جز پر کاربردترین سیستم‌های ساخت سقف ساختمان‌ها می‌باشند و اغلب در پروژه‌های بزرگ از آنها استفاده می‌شود. در ادامه فرق سقف وافل و یوبوت را بررسی می‌کنیم.
هر دو سقف وافل و یوبوت، مورد تایید مقررات ملی ساختمان سازی و آیین نامه‌های بین المللی می‌باشند. اما با توجه به این که از اختراع دال مجوف زمان زیادی نمی‌گذرد، هر چند که از لحاظ آیین نامه‌ای در ایران قابل اجرا می‌باشند، با توجه به معایب، سختی‌های اجرا و … کمتر در ایران مورد استفاده قرار میگیرد. اما با توجه به این که سقف وافل یک سیستم با قدمت است و ضوابط مربوط به آن از قدیم در آیین نامه‌های ایران موجود بوده است، سابقه اجرای آن در ایران بسیار زیاد است و بیشتر طراحان و کارفرمایان این روش را برای ساخت سقف سازه‌ها استفاده می‌کنند.
سیستم سقف‌های وافل دارای هزینه اجرایی کمتری نسبت به سقف یوبوت هستند و این اختلاف تنها به دلیل استفاده کمتر از میلگرد، برای آرماتوربندی سازه می‌باشد که همچنین باعث سبک‌تر شدن سازه نیز می‌شود. همچنین در سیستم یوبوت، استفاده از روان کننده بسیار ضروری است که می‌تواند هزینه‌های اجرای آن را افزایش دهد.
همچنین فرق سقف وافل و یوبوت از لحاظ اجرا نیز می توان به کمتر بودن دستمزد اجرای سقف وافل اشاره کرد. البته برای اجرای هر دو سیستم برای ساخت سقف سازه‌ها، از قطعاتی مانند جک‌های اطمینان استفاده می‌شود که می‌تواند در افزایش قیمت سازه‌ها تاثیرگذار باشد.
از نظر سرعت اجرا، سقف وافل به دلیل استفاده کمتر از جک و لوله و همچنین میلگرد کمتر برای آرماتوربندی، سریع‌تر انجام می‌شود. همچنین سقف‌های وافل را میتوان میتوان به صورت مستقیم و بدن فرش کردن سه لایه یا پلی وود اجرا کرد که تمامی این موارد باعث می‌شود تا سرعت بالاتری در اجرا داشته باشند.
اما برای ساخت سقف‌های یوبوت، باید زیر سازی‌های بسیار محکمی انجام شود و در بیشتر موارد باید از داربست‌های چکشی با اسکافلد استفاده شود. همچنین در این سیستم باید پلی وود فرش شود و آرماتوربندی در دو مرحله و حجم بیشتر اجرا شود که تمامی آنها می‌تواند باعث افزایش مدت زمان اجرای آن شود. البته باید توجه داشته باشید که در این نوع سازه‌ها، دو سقف پایینی باید بتن ریزی شده باشد و جک‌های اطمینان قرار داده شود.
در این مطلب از وب‌سایت مدرن سازان، فرق سقف وافل و یوبوت را بررسی کردیم و موارد مهم برای ساخت آنها را بیان کردیم. دقت داشته باشید که اجرای هر یک از این سیستم‌ها برای ساخت سقف، بسیار تخصصی می‌باشد و باید با دقت بسیار بالایی انجام شود. به همین دلیل، برای جلوگیری از هزینه‌ها و همچنین بروز حوادث تلخ و جبران ناپذیر مالی و جانی، بهتر است اجرای آن را به یک پیمانکار متخصص بسپارید.
