دیوارهای برشی بتنی، نوعی مهار جانبی برای کنترل نیروهای وارده بر ساختمان می‌باشند که در صورت عدم رعایت نکات فنی و جزئیات اجرایی در زمان ساخت اسکلت و قالب‌بندی آن، میتواند خسارات جبران ناپذیری داشته باشد. به همین دلیل دیوارهای برشی در پلان ساختمان، مانند بادبند باید به گونه‌ای جانمایی شوند که تا بیشترین حد امکان مرکز جرم هر طبقه بر مرکز سختی آن طبقه منطبق شود. به طور کلی برای ساخت این نوع از دیوارها، از قالب‌های فلزی استفاده می‌کنند و با توجه به دلایل ذکر شده، ساخت آن باید توسط افراد متخصص انجام شود. وجود انواع مختلفی از ابعاد و اندازه در قالب های فلزی موجب راتی انجام بخش های مختلفی از سیستم قالب بندی شده است علاوه بر آن وجود ساختار متفاوت موجب انتخاب قالب فلزی مناسب و مقاوم برای انجام دیوار برشی یکطرفه و دو طرفه می باشد. یکی از مهم ترین ارکان ساخت قالب فلزی استفاده از ورق مقاوم و بادوامی است تا بتواند در برابر ضربات و فشار های ناشی از بتن ریزی مقاوم باشد در این بین میتوان گفت نوع ساختاری قالب به همان اندازه انتخاب ورق با کیفیت مهم است. در ادامه این مطلب روش محاسبه قیمت قالب‌بندی دیوار برشی و عوامل تاثیرگذار بر آن را بیان می‌کنیم.
به طور کلی عوامل بسیار زیادی میتواند بر روی قیمت قالب‌بندی دیوار برشی تاثیرگذار باشد که یکی از مهم‌ترین آنها، متریال استفاده شده برای ساخت قالب‌ها می‌باشد. برای قالب‌بندی دیوارها، معمولا از پنل‌های فلزی با سایز بزرگ‌تر استفاده می‌کنند، زیرا این روش میتواند به کار قالب‌بندی، سرعت می ببخشد. همچنین برای افزایش مقاومت آن نیز از لوله‌های داربست به صورت افقی و سولجرها در راستای عمودی استفاده می‌کنند. از سولجرها، به منظور افزایش مقاومت پنل‌ها در برابر نیروهای جانبی بتن و همچنین سهولت در جابه‌جایی پنل استفاده می‌کنند که با توجه به نوسانات قیمتی بسیار زیاد این مصالح در بازار ایران، میتوانند در قیمت قالب‌بندی دیوار برشی تاثیر بسیار زیادی داشته باشند. اما یکی دیگر از عواملی که میتواند بر روی قیمت قالب‌بندی دیوار برشی تاثیرگذار باشد، نوع آن دیوار است. به طور کلی دیوارهای برشی به دو صورت دو طرفه و یک طرفه حائل قالب‌بندی میشوند که طرح قالب‌بندی برای آنها وابسته به سه فاکتور ارتفاع دیوار، میزان فشار وارده بر دیوار و پایداری لازم برای بتن‌ریزی دیوار می‌باشد.در حالت کلی اجرای انواع دیوار برشی بخصوص در ارتفاع های بسیار بلد کار مشکلی می باشد و برای اجرای صحیح و بدون مشکل آن تمامی اصول قالب بندی دیوار برشی را رعایت کرد. در ادامه انواع دیوارهای برشی و مزایای هر کدام را بیان می‌کنیم.

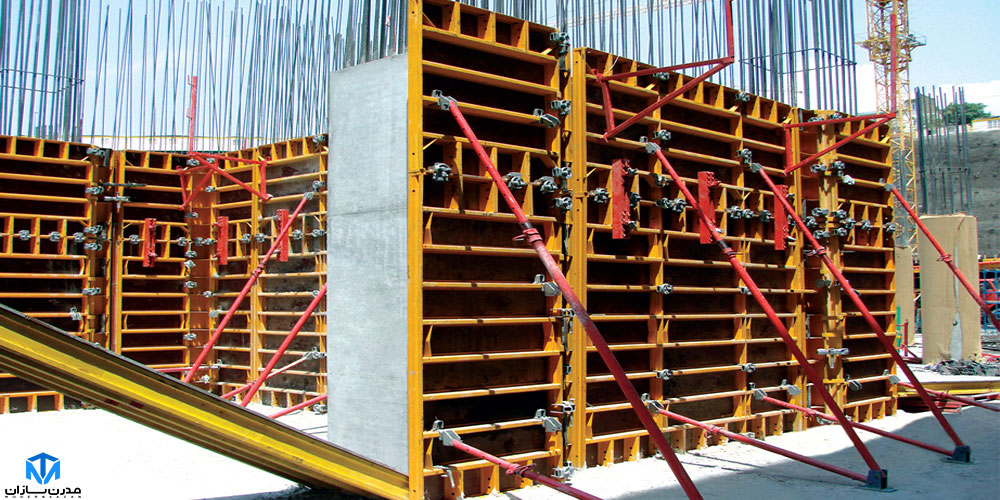

در مواقعی که امکان دسترسی به هر دو طرف دیوار وجود داشته باشد، از سیستم قالب‌بندی دو طرفه استفاده می‌کنند. به طوری که در طرف دیگر دیوار برشی موانعی برای اجرا و قالب بندی آن وجود نداشته باشد انجام میگیرد .در این نوع از قالب‌بندی، قالب‌های مدولار در دو طرف آرماتور های بسته شده، با استفاده از پین، گوه و گیره متوسط نصب می‌شود و همچنین در این دیوارها، با استفاده از بلت‌های تمام رزوه که در فاصله یک متر عرضی و ۵۰ سانت عمودی قرار دارند بسته میشوند تا از دفرمه شدن و جدا شدن دو ردیف دیوار، از یکدیگر در وجود فشار های بسیار زیاد جلوگیری کنند. همچنین استفاده از سولجر و پشت بند لوله‌ای، ضمن ایجاد استحکام بیشتر، میتوانند به علت یکپارچه نمودن قالب‌ها، سبب سهولت در جابه جایی قالب دیوار نیز شوند. با توجه به همین موارد ذکر شده، این قطعات اضافی میتوانند در قیمت قالب‌بندی دیوار برشی تاثیر بسیار زیادی داشته باشد. که علاوه بر قیمت در عملکرد صحیح آنها و جلوگیری از ایجاد خسارت های جبران ناپذیر بسیار موثر هستند.

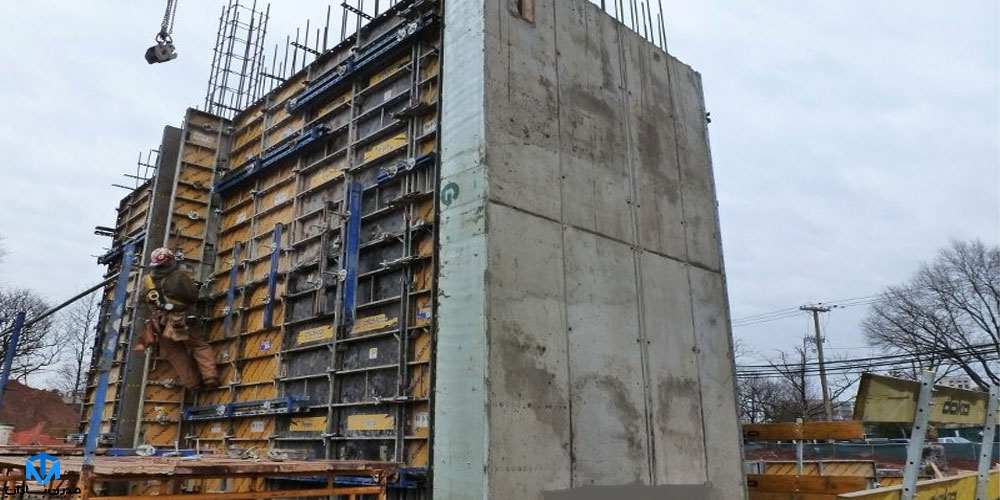

در مواردی که قالب‌بندی هر دو طرفه دیوار ممکن نباشد، به طور مثال اگر یک سمت دیوار در سمت کوه و یا جاده باشد، اساسا نیازی به قالب‌بندی طرف دیگر دیوار وجود ندارد و تنها یک طرف آن را قالب‌بندی می‌کنند. با توجه به همین دلیل، معمولا قیمت قالب‌بندی دیوار برشی یک طرفه، پایین‌تر از مدل دو طرفه آن می‌باشد. در این روش، با توجه به اینکه نمی‌توان از بلت برای افزایش مقاومت قالب‌بندی استفاده کرد، از انکربلت داخل بتن استفاده می‌کنند و پس از سخت شدن بتن ریخته شده در مرحله قبلی، میتوانند برای تحمل بتن‌های بعدی نیز مقاومت خوبی داشته باشند.

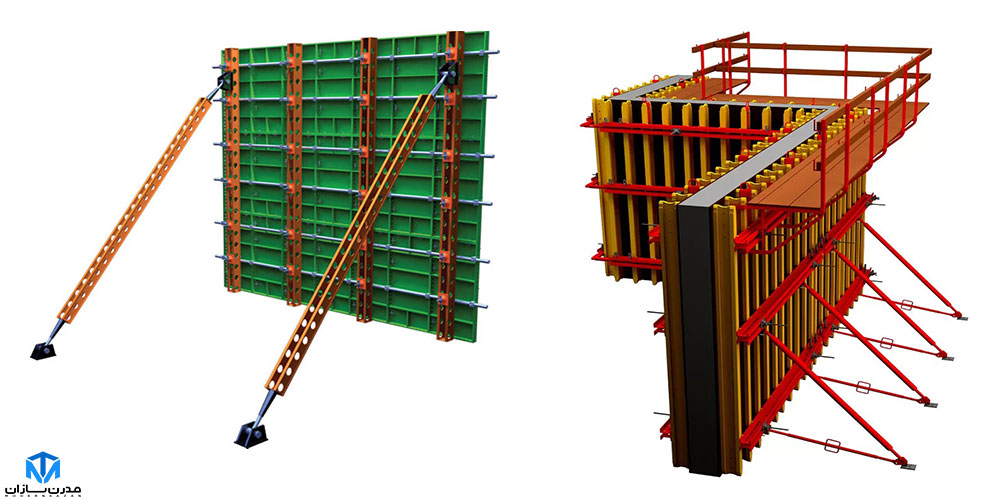

در این روش، برای پایین‌ترین قسمت دیوار، انکربلت‌ها را در شالوده نصب می‌کنند. همچنین در این نوع از قالب‌بندی، جهت پایداری و شاقول کردن مجموعه قالب‌بندی، در دیوارهای یک طرفه تا ارتفاع ۴ متر از جک‌های دوبل یا همان شاقول کننده استفاده می‌کنند که بازوهای آن به صورت تلسکوپی نصب می‌شود. اگر این دیوارها بیش از ۴ متر ارتفاع داشته باشند، معمولا برای افزایش استحکام آنها از شمع‌های حمایتی که ترکیبی از سولجر و پیچ‌های تنظیم کننده و در دو نوع چپ گرد و راست گرد هستند استفاده می‌شود. همچنین لازم به ذکر است که برای قالب‌بندی دیوارهای برشی با ارتفاع بالا، از براکت و متعلقات آن استفاده می‌کنند تا بتوانند استحکام آن را افزایش دهند. از سایز اجزای سیستم قالب‌بندی یک طرفه دیوار نیز میتوان به موارد زیر اشاره کرد.
برخی از مواقع ممکن است میزان ضخامت بتن مورد نیاز برای ساخت دیوار، در بخش‌های مختلف، متفاوت باشد. به همین دلیل برای قالب‌بندی این نوع از دیوارها، باید از قالب‌های شیب‌دار استفاده کرد که به دقت بسیار زیادی در ساخت آنها نیازمند است. همچنین برای مهار این نوع از قالب‌ها، باید از بلت‌های مهاری با طول‌های محتلف استفاده کرد. همچنین در این نوع از قالب‌بندی، باید سوراخ‌های بلت دو طرف قالب دقیقا در مقابل هم قرار بگیرند.
یکی دیگر از موارد تاثیرگذار بر روی قیمت قالب‌بندی دیوار برشی آرماتور می‌باشد. در واقع یکی از مهم‌ترین مراحل در ساخت یک دیوار برشی، آرماتور است که با توجه به نوسانات قیمتی آن در بازار ایران، ممکن است در روز‌های مختلف، قیمت متفاوتی داشته باشد. برای محاسبه قیمت آرماتور، از دو روش وزن آن و یا متراژ دیوار استفاده می‌کنند که باید آن را در کنار هزینه‌های قالب‌بندی دیوار برشی به حساب بیاورید. البته در این مورد، باید دستمزد آرماتوربند را نیز در نظر داشته باشید که بر اساس متراژ دیوار تعیین می‌شود. همچنین لازم به ذکر است که در صورت ساخت دیوارهای با متراژ بسیار بالا، دستمزد این پیمانکاران، در صورت توافق بین طرفین، در هر متر میتواند مقداری کمتر نیز شود.
همچنین همانطور که در تمامی بخش‌های قبلی بیان شد، برای هر سیستمی از قالب‌بندی که نیاز داشته باشید، متراژ قالب‌بندی نیز میتواند تاثیر مستقیمی بر روی قیمت قالب‌بندی دیوار برشی و انتخاب نوع مناسب آن را داشته باشد.
در این مطلب از وب‌سایت مدرن سازان، عوامل موثر بر قیمت قالب‌بندی دیوار برشی را بیان کردیم. این نوع از دیوارها، اهمیت بسیار زیادی برای افزایش مقاومت ساختمان و همچنین استحکام بهتر آنها در برابر فشارهای وارده مانند زلزله را دارند و برای سهولت در ساختن آنها، لازم است تا از قالب‌های مناسب برای انجام مرحله بتن‌ریزی، استفاده کنید. به همین دلیل بهتر است برای ساخت قالب‌ها، از پیمانکاران متخصص استفاده کنید تا هم در هزینه‌ها و در زمان خود صرفه‌جویی کنید.
