اسکافلد بندی یکی از روش‌های ایجاد سازه موقت برای دسترسی، زیرسازی و تحمل بار در پروژه‌های ساختمانی و عمرانی است. در پروژه‌های بتنی، این سیستم به‌خصوص در قالب بندی سقف، دال، تیرها و بخش‌هایی که نیاز به تکیه‌گاه موقت دارند کاربرد زیادی دارد.
در بازار و میان مجریان ممکن است اصطلاحاتی مانند «اسکافلد بندی»، «اسکافولد بندی»، «اسکافل بندی» یا حتی شکل‌های املایی مشابه برای یک مفهوم استفاده شوند. منظور در اغلب این موارد، اجرای یک سیستم مدولار از پایه‌ها، فریم‌ها و مهارهاست که متناسب با شرایط پروژه در کنار یکدیگر قرار می‌گیرند.
نکته مهم این است که اسکافلد بندی فقط چیدن تعدادی قطعه روی یکدیگر نیست. ارتفاع، بار واردشده، نوع سقف، فاصله پایه‌ها، مهاربندی و وضعیت بستر همگی روی عملکرد نهایی سیستم اثر دارند.

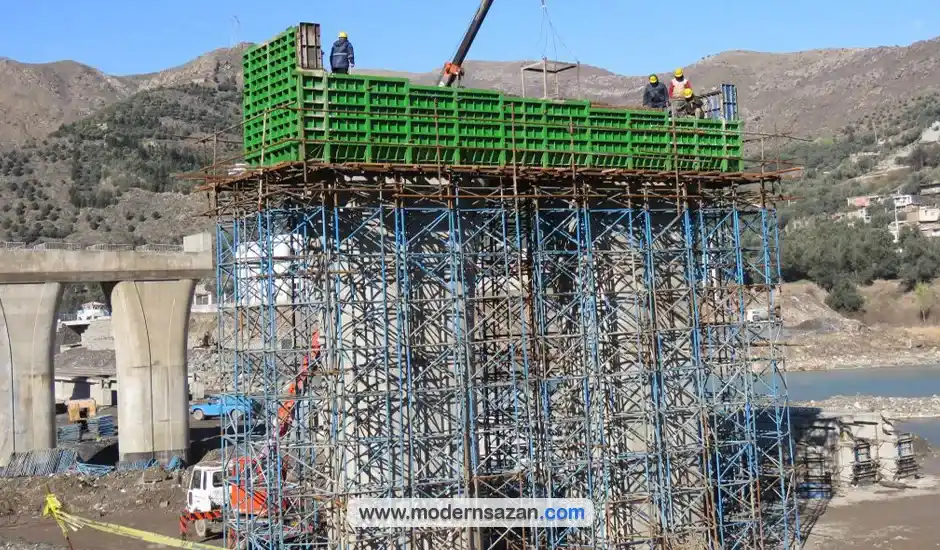

اسکافلد قالب بندی به سیستمی گفته می‌شود که برای نگهداری قالب و انتقال بار بتن تازه در زمان اجرای سازه بتنی استفاده می‌شود.
در این حالت، اسکافلد نقش یک سازه پشتیبان موقت را دارد. بار قالب، بتن، تجهیزات و نیروهای اجرایی از طریق سیستم اسکافلد به زمین یا سازه زیرین منتقل می‌شود.
به همین دلیل اسکافلد قالب بندی باید متناسب با بار واقعی پروژه چیده شود و نمی‌توان برای تمام سقف‌ها یک فاصله و آرایش ثابت در نظر گرفت.
در یک پروژه ممکن است از داربست مثلثی استفاده شود و در پروژه دیگری سیستم چکشی یا کاپلاک مناسب‌تر باشد. انتخاب سیستم باید براساس ارتفاع، نوع سقف، بار و شرایط اجرایی انجام شود.

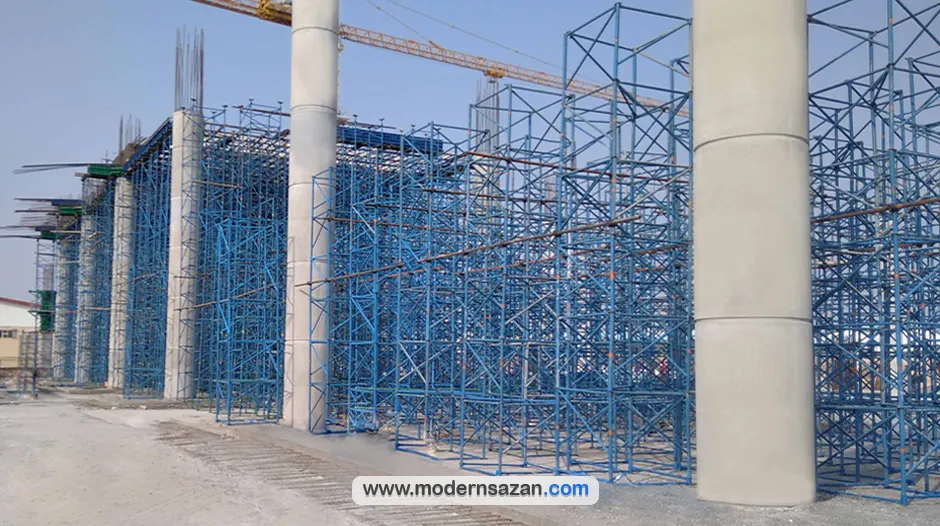

اسکافلد بندی سقف با بررسی شرایط پروژه شروع می‌شود. پیش از نصب تجهیزات باید مشخص شود که سقف چه نوعی است، ارتفاع زیر سقف چقدر است، بار تقریبی قالب و بتن چقدر خواهد بود و سیستم روی چه سطحی قرار می‌گیرد.
مراحل کلی اجرای اسکافلد بندی سقف شامل موارد زیر است:
ترتیب دقیق اجرا به نوع سیستم اسکافلد بستگی دارد. برای مثال نحوه نصب فریم‌های مثلثی با پایه‌های داربست چکشی یکسان نیست.
یکی از مهم‌ترین مراحل اجرای اسکافلد، بررسی سطحی است که پایه‌ها روی آن قرار می‌گیرند.
اگر بستر سست، ناهموار یا مستعد نشست باشد، ممکن است پس از بارگذاری بخشی از پایه‌ها پایین‌تر بروند و تراز کل سیستم تغییر کند.
این موضوع در قالب بندی سقف اهمیت بیشتری دارد، زیرا نشست موضعی می‌تواند باعث تغییر شکل زیرسازی و در نتیجه ایجاد مشکل در تراز قالب شود.
پیش از شروع اجرا باید وضعیت زمین یا کف طبقه بررسی شود و در صورت نیاز از تجهیزات مناسب برای توزیع بهتر بار استفاده شود.
بعد از آماده‌سازی بستر، اجزای اصلی سیستم نصب می‌شوند.
در سیستم‌های فریمی، فریم‌ها در محل مشخص قرار می‌گیرند و با مهارهای مناسب به یکدیگر متصل می‌شوند. در سیستم‌های مدولار پایه‌ای نیز ابتدا پایه‌های عمودی و سپس اعضای افقی نصب می‌شوند.
در هر دو حالت، رعایت فاصله مناسب میان پایه‌ها اهمیت دارد.
این فاصله به عواملی مانند:
بستگی دارد.
بنابراین استفاده از فاصله‌ای که در پروژه قبلی جواب داده، بدون بررسی پروژه جدید روش قابل اتکایی نیست.
مهاربندی یکی از بخش‌های اصلی اجرای اسکافلد است.
وجود پایه‌های عمودی به‌تنهایی برای ایجاد یک سیستم پایدار کافی نیست. اعضای افقی و قطری کمک می‌کنند مجموعه در برابر حرکت جانبی پایداری بیشتری داشته باشد.
هرچه ارتفاع سیستم بیشتر شود، اهمیت مهاربندی نیز افزایش پیدا می‌کند.
در زمان اجرای اسکافلد بندی باید اتصال قطعات، محل مهارها و تراز کلی شبکه در مراحل مختلف کنترل شود. اگر یک خطا در طبقات پایین اصلاح نشود، در ارتفاع‌های بیشتر ممکن است مقدار آن افزایش پیدا کند.
در بسیاری از سیستم‌های اسکافلد از سرجک و کفشک برای تنظیم ارتفاع و تراز استفاده می‌شود.
این تجهیزات امکان می‌دهند اختلاف جزئی ارتفاع جبران شود و زیرسازی در تراز موردنظر قرار گیرد.
اما سرجک نباید به‌عنوان راهکاری برای جبران خطاهای بزرگ در نصب استفاده شود. اگر سیستم از ابتدا به‌درستی نصب نشده باشد، افزایش بیش از حد طول قابل تنظیم تجهیزات می‌تواند شرایط اجرای شبکه را نامناسب کند.
بنابراین ابتدا باید ساختار اصلی اسکافلد صحیح اجرا شود و سپس تنظیم نهایی ارتفاع انجام گیرد.

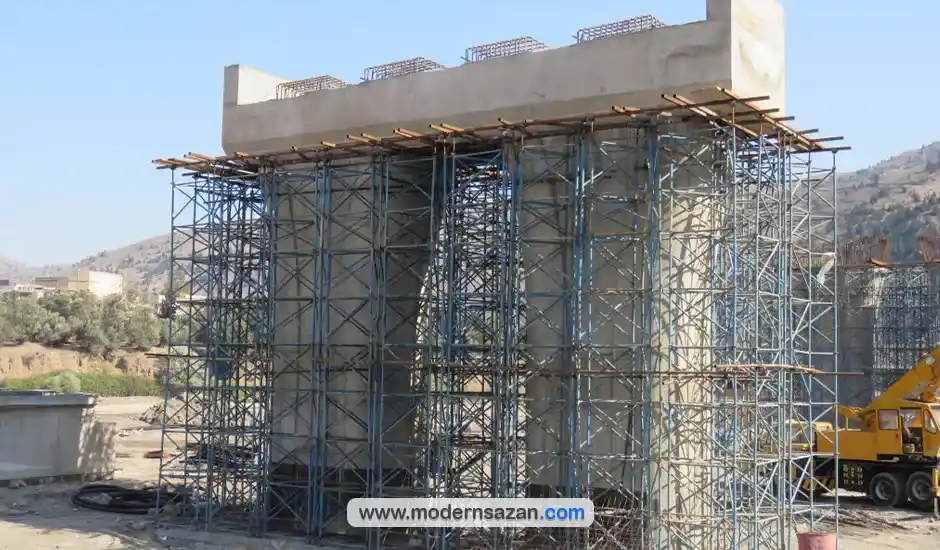

با افزایش ارتفاع، اجرای اسکافلد حساس‌تر می‌شود.
در ارتفاع‌های بیشتر، موضوعاتی مانند شاقولی بودن پایه‌ها، مهاربندی، نحوه اتصال قطعات و پایداری کلی سیستم اهمیت بیشتری پیدا می‌کنند.
همچنین نمی‌توان تصور کرد که با اضافه کردن تعداد بیشتری فریم یا پایه، بدون هیچ تغییر دیگری می‌توان سیستم را تا هر ارتفاعی ادامه داد.
ارتفاع بیشتر می‌تواند رفتار سازه موقت را تغییر دهد و ممکن است نیاز به طراحی یا مهاربندی متفاوتی وجود داشته باشد.
به همین دلیل در پروژه‌های مرتفع، اسکافلد بندی باید براساس طرح اجرایی مناسب و توسط افراد دارای تجربه انجام شود.

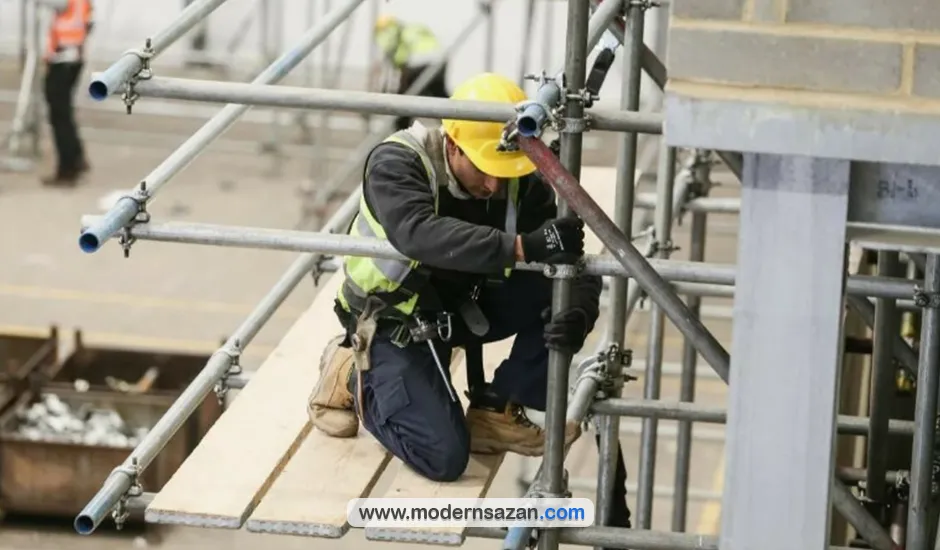

داربست بندی سنتی معمولاً با لوله و بست انجام می‌شود و یکی از کاربردهای اصلی آن ایجاد دسترسی برای نیروهای اجرایی در ارتفاع است.
در مقابل، اسکافلد بندی معمولاً به سیستم‌های مدولار اشاره دارد که قطعات آنها ساختار و اتصالات مشخصی دارند.
در پروژه‌های قالب بندی، اسکافلد بیشتر نقش زیرسازی و تحمل بار را بر عهده دارد.
به‌صورت ساده می‌توان گفت:
البته نوع کاربرد هر سیستم باید براساس طراحی و شرایط واقعی پروژه تعیین شود.
برای اجرای اسکافلد بندی می‌توان از سیستم‌های مختلفی استفاده کرد.
سه سیستم شناخته‌شده عبارت‌اند از:
در این سیستم، فریم‌های آماده در کنار و روی یکدیگر قرار می‌گیرند و با مهاری‌ها یک شبکه ایجاد می‌کنند.
این سیستم در زیرسازی سقف، دال و پروژه‌های بتنی کاربرد زیادی دارد.
در داربست چکشی شبکه از پایه‌های عمودی و مهارهای افقی ساخته می‌شود و اتصال قطعات از طریق گره‌های مخصوص روی پایه انجام می‌شود.
این ساختار امکان گسترش شبکه در جهت‌های مختلف را فراهم می‌کند.
کاپلاک نیز یک سیستم مدولار است که پایه‌ها و اعضای افقی از طریق اتصالات مخصوص به یکدیگر متصل می‌شوند.
هر سه سیستم می‌توانند برای پروژه‌های مختلف مناسب باشند و نمی‌توان یکی را برای همه شرایط بهترین دانست.
برای مقایسه ساختار و کاربرد این سیستم‌ها می‌توان صفحه انواع اسکافلد را بررسی کرد.
در جستجوهای اینترنتی و حتی مکالمات کارگاهی، عبارت‌های مختلفی برای این سیستم استفاده می‌شود.
ممکن است با اصطلاحاتی مانند:
مواجه شوید.
این تفاوت‌ها بیشتر به شیوه تلفظ و نوشتن واژه Scaffold در فارسی مربوط می‌شوند.
در محتوای فنی معمولاً «اسکافلد» یا «اسکافولد» استفاده می‌شود، اما در بازار ممکن است شکل‌های کوتاه‌تر مانند «اسکافل» نیز شنیده شود.
در هر حالت، برای انتخاب تجهیزات باید به ساختار واقعی سیستم توجه کرد، نه صرفاً نامی که برای آن استفاده می‌شود.
استفاده از یک سیستم مدولار مناسب می‌تواند اجرای زیرسازی سقف را منظم‌تر کند.
از مزایای احتمالی اسکافلد بندی می‌توان به موارد زیر اشاره کرد:
البته این مزایا زمانی معنا دارند که سیستم متناسب با پروژه انتخاب و به‌درستی اجرا شود.
اگر فاصله پایه‌ها نامناسب باشد یا مهاربندی به‌درستی انجام نشود، نوع تجهیزات به‌تنهایی تضمینی برای عملکرد مناسب نیست.
فاصله پایه‌ها یکی از پرسش‌های متداول در اجرای اسکافلد قالب بندی است.
برای این فاصله نمی‌توان یک عدد ثابت برای تمام پروژه‌ها تعیین کرد.
میزان بار، ضخامت سقف، ارتفاع، نوع سیستم و ظرفیت اجزای اسکافلد همگی روی فاصله مناسب اثر دارند.
در پروژه‌ای با بار بیشتر ممکن است شبکه متراکم‌تری نیاز باشد، در حالی که در پروژه‌ای دیگر شرایط متفاوت باشد.
به همین دلیل فاصله پایه‌ها باید براساس مشخصات اجرایی همان پروژه تعیین شود.
بعد از تکمیل اسکافلد بندی و قبل از شروع عملیات بعدی، بهتر است کل سیستم بررسی شود.
مواردی که باید کنترل شوند شامل:
این کنترل اهمیت زیادی دارد، زیرا بعد از نصب قالب و شروع بتن ریزی، اصلاح بخش‌های زیرسازی بسیار دشوارتر خواهد شد.
بعضی خطاها در پروژه‌های مختلف تکرار می‌شوند.
از جمله:
هرکدام از این موارد می‌توانند عملکرد کل شبکه اسکافلد را تحت تأثیر قرار دهند.
عملکرد مناسب اسکافلد نتیجه مجموعه‌ای از تصمیم‌هاست.
نوع سیستم، کیفیت تجهیزات، چیدمان پایه‌ها، مهاربندی، وضعیت بستر و نحوه نصب باید در کنار یکدیگر بررسی شوند.
در پروژه‌های واقعی، صرف استفاده از تجهیزات سنگین‌تر یا تعداد بیشتر قطعات الزاماً به معنی اجرای بهتر نیست.
هدف این است که سیستم متناسب با بار و شرایط پروژه طراحی و اجرا شود و بارها از طریق مسیر مشخص و پایدار به تکیه‌گاه منتقل شوند.
اسکافلد بندی یکی از روش‌های ایجاد زیرسازی و تکیه‌گاه موقت در پروژه‌های ساختمانی و بتنی است.
در اسکافلد قالب بندی سقف، شبکه‌ای از فریم‌ها، پایه‌ها و مهارها ایجاد می‌شود تا بار قالب، بتن و عملیات اجرایی را تا زمان رسیدن سازه به شرایط مناسب تحمل کند.
اصطلاحاتی مانند اسکافلد بندی، اسکافولد بندی و اسکافل بندی در بازار برای همین خانواده از سیستم‌ها استفاده می‌شوند، اما انتخاب تجهیزات باید براساس نوع واقعی سیستم و نیاز پروژه انجام شود.
برای اجرای مناسب اسکافلد بندی سقف باید به ارتفاع، بار، فاصله پایه‌ها، مهاربندی، وضعیت بستر و سلامت تجهیزات توجه کرد.
در نهایت، کیفیت اجرای سیستم به اندازه کیفیت خود تجهیزات اهمیت دارد و در پروژه‌های مرتفع یا دارای بار زیاد، طراحی و کنترل فنی شبکه باید با دقت بیشتری انجام شود.
