یکی از مواردی که میتواند به وزن ساختمان‌ها بیافزاید، سقف می‌باشد که میتواند باعث کاهش مقاومت ساختمان، در برابر تنش هایی مانند زلزله شود. به همین، دلیل، برای کاهش وزن ساختمان‌ها و همچنین افزایش مقاومت آنها، از سبک های مختلفی برای ساخت ساختمان ها و یا سازه های دیگر استفاده می کنند. یکی از روش‌های موثر برای کاهش وزن ساختمان، استفاده از سقف‌های یوبوت می‌باشد. این سقف در واقع یک سیستم دال مجوف دو طرفه بتنی با استفاده از قالب های پلاستیکی مقاوم توخالی می باشد. تین قالب ها دارای انواع مختلفی هستند که اجرا و نصب آنها بسیار راحت و سریع است همین دلیل باعث شده تا اجرا و مونتاژ آن در مدت زمان بسیار کوتاهی طی شود، همچنین استفاده نسبتا کم از میلگرد های حرارتی در ساختار سقف یوبوت و میزان حجم بتن استفاده شده موجب کاهش هزینه ها در ساخت و بکارگیری این نوع از سقف ها شده است که میتوان در مناطق مختلفی آن را اجرا کرد و مورد استفاده قرار داد. نوع ساختاری سقف یوبوت به علت وجود وزن بسیار کم سازه موجب دوام و ماندگاری بسیار بالای آن شده است. در ادامه این مطلب، نحوه اجرای سقف یوبوت را بیان میکنیم.
قالب های موجود برای اجرای سقف یوبوت را میتوان به چهار نوع مختلف تقسیم کرد که عبارتند از.
کاربرد دال مجوف یوبوت در اجرای بخش های مختلفی مانند: بکار گیری در اجرای ساختمان های بلند، برج ها، بیمارستان ها و مراکز درمانی، مراکز اداری و تجاری، استفاده در ساخت انواع مختلفی از مراکز آموزشی و مجتمع های صنعتی، و اجرای پارکینگ های طبقات و انواع مختلفی از سقف در مناطق مختلف می باشد.
سقف ها اگر به درستی ساخته نشوند، می‌توانند وزن بسیار زیادی داشته باشند و در برابر زلزله و یا فشارهای دیگر، نمیتوانند به خوبی مقاومت کنند. به همین دلیل، مهندسان برای کاهش بار مرده سقف‌ها، از یوبوت برای ساخت سقف اکثر ساختمان ها استفاده می کنند. سقف یوبوت از دو لایه بتنی مسلح در بالا و پایین دال مجوف تشکیل شده که فاصله این دو لایه، با استفاده از قالب هایی به نام یوبوت پر می‌شود. این نوع از قالب‌ها، شبیه به بلوک‌های سفالی و یا پلی استایرنی هستند و به شکل مکعب‌های توخالی می‌باشند. نحوه اجرا سقف یوبوت با توجه به مراحل زیاد و همچنین نیاز به دقت زیاد در اجرا آن، بالا است که میتواند در روند انجام سایر مراحل ساخت سازه شما بسیار تاثیرگذار باشد. در ادامه مراحل اجرای این نوع از سقف ها را بررسی می کنیم.
در ابتدا، کل سطح دال که قرار است بتن‌ریزی شود را میتوان تحت نظر مهندس ناظر، شبکه بندی کرد. فواصل عناصر شبکه‌بندی، میتواند تا ۳ متر باشد، البته باید دقت داشته باشید که این امر بسته به دسترسی سایت ها می باشد و مطابق با آن ها باید تعیین شود.
برای قالب‌بندی آنها نیز، معمولا از قالب‌های چوبی و قالب فلزی استفاده می‌کنند، البته با توجه به نظر مهندس نقشه‌کش، میتوان از سیستم های مشابه دیگر نیز برای این امر استفاده کرد. در این مرحله از نحوه اجرای سقف یوبوت، از نوارهای عمودی مشبک با قالب‌های توخالی، به عنوان پایه و به منظور فیکس کردن سقف، در جای مشخص شده خود، استفاده می‌شود.
پس از اتمام مرحله شبکه‌بندی، در این مرحله، بخش تحتانی قالب‌ها را با توجه به طرح‌های موجود بر روی هر کدام، در دو جهت عمود بر هم و در کف دال، آرماتوربندی می‌کنند. تا سقف یوبوت به صورت یکپاره با استفاده از میلگرد های مختلف به یکدیگر در بخش های مختلفی از سقف متصل شوند تا شکل یکپارچه‌ای در سقف آن ایجاد شود

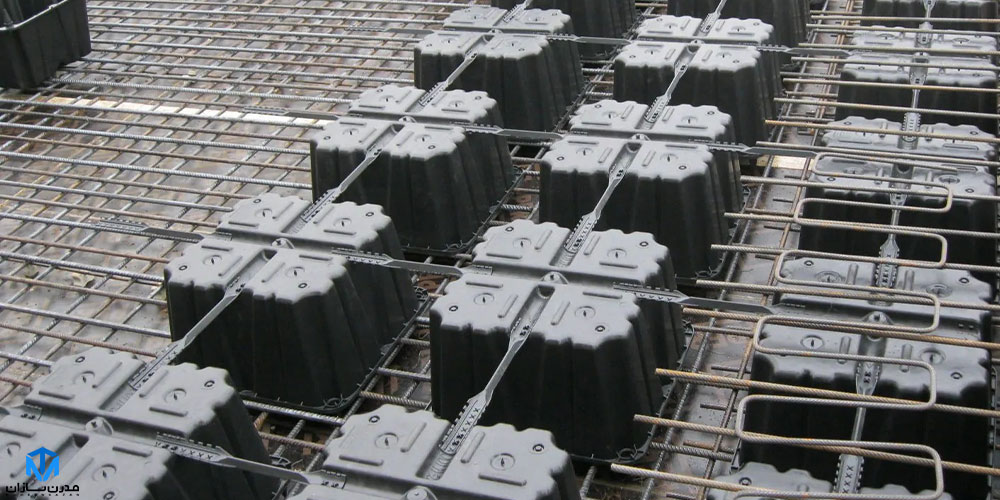

در این مرحله، با استفاده از گیره های جانبی، قطعات سقف یوبوت را بر روی قالب ها و میلگردها به هم متصل می کنند تا فاصله لازم بین آنها برای ایجاد تیر های عمود بر هم ایجاد شود. این نوع از قطعات، دارای پایه‌های مخروطی شکل هستند که موجب بالا رفتن آنها شده و امکان بتن ریزی و همچنین ساخت دال پایین را فراهم می کنند. در نحوه اجرای سقف یوبوت اگر از المان های دوگانه و یا سه گانه استفاده شود، این المان ها باید روی هم سوار باشند.

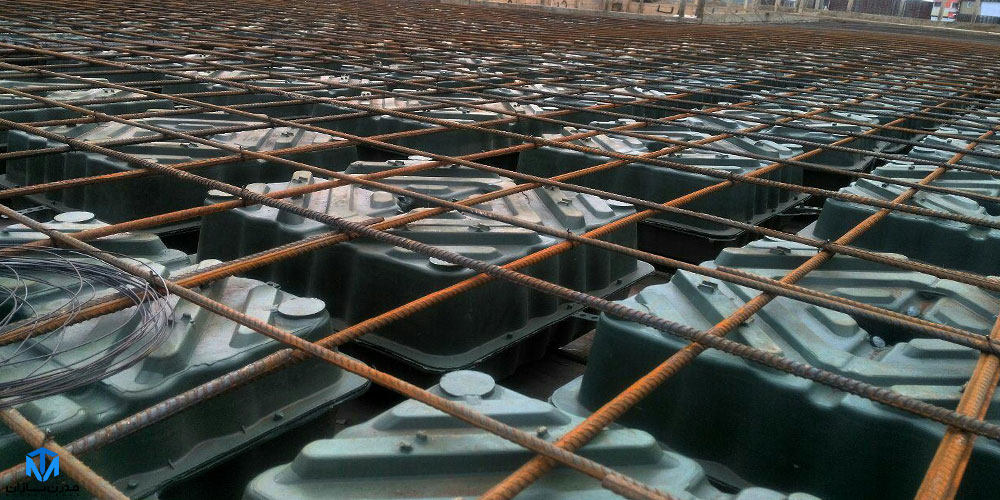

بعد از جایگذاری قطعات نحوه اجرای سقف یوبوت آرماتوربندی قسمت بالای قطعات و پنل‌های پلاستیکی سقف انجام می‌گیرد. پس از قرار دادن قالب های سقف یوبوت و همچنین آرماتوربندی بخش فوقانی، بر روی این پلان ها در دو جهت متعامد و قرار دادن میلگرد های برشی در مکان‌هایی که طبق طراحی اعلام شده است، فرآیند آرماتوربندی به اتمام می رسد. در همین حال بخش بتن ریزی سقف شروع می شود که طبق اصول باید اجرا شود.
فرایند بتن ریزی سقف در دو مرحله اجرا می‌شود تا از شناور شدن بخش های سقف جلوگیری کرد. در ابتدا، لایه زیرین به اندازه ۲۰ درصد ضخامت دال (یا به اندازه ارتفاع پایه های یوبوت) بتن ریخته می‌شود. این بتن به عنوان روکشی برای شبکه آرماتوربندی شده زیرین استفاده می‌شود. پس از گذشت مدت زمان لازم و همچنین ویبره کردن، بتن شروع به گرفتن و نیمه سیال شده می شود. این مرحله باید همین گونه ادامه دهید تا با خشک شدن بتن، قالبی دائمی در لایه زیرین دال شکل بگیرد.
به منظور این که نحوه اجرای سقف یوبوت به درستی انجام شود، باید بتن را در دو مرحله درون قالب های دال بریزید. پس از اجرای فاز اول و شکل‌گیری قالبی از بتن، باید بتن ریزی نهایی را انجام دهید تا تمامی بخش های مختلف سقف یوبوت به خوبی از بتن پوشانده شوند. بعد از بتن ریزی سطح زیرین بتن ریزی سطح بالایی سقف را شروع میکنیم و سطح بتن را با استفاده از ابزاررهای متنوعی، صاف می‌کنند تا کف، بالا و همچنین تمامی گوشه‌های دال، دارای سطحی صاف شوند. پس از اتمام این مرحله، شبکه بتن مسلح به طور کامل شکل می‌گیرد و مراحل ساخت آن بعد از قالب برداری به پایان میرسد.
پس از اتمام تمامی مراحل نحوه اجرای سقف یوبوت و همچنین سفت شدن کامل بتن، در بخش پایانی مراحل قالب برداری را شروع می کنند و قالب ها را بدون این که به ساختار سقف آسیبی برسانند، برداشت می کنند. در این مرحله اگر فرآیند ویبره زنی به درستی طی شده باشد سطح کفی و زیرین سقف دارای سطوح صاف خواهد بود. و یک دال دو طرفه بدون درز به دست میاید.
نحوه اجرای سقف یوبوت تاثیر بسیار زیادی بر افزایش مزایای آن دارد به همین دلیل، برای اجرای آن باید نکات زیادی را در نظر داشته باشید تا بتوانید از هزینه‌های اضافی جلوگیری کنید. در ادامه این نکات را بررسی میکنیم.
برای اجرای انواع مختلفی از سازه های بتنی نیازمند اتصالات مختلفی می باشیم تا کیفیت اجرای و ماندگاری بالایی در سازه بتنی بوجود بیاید برای این کار لزوما تهیه قالب و اتصالات با کیفیت یک امر ضروری برای اجرای آن است، انتخاب این تجهیزات دارای نکات بسیار مهمی از قبلی توجه به مشخصاتی مانند کیفیت ساختاری، جنس آنها، میزان مقاومت و ماندگاری آنها و تکرار پذیری و استفاده مجدد میتواند پارامتر های مهمی در انتخاب قالب و اتصالات با کیفیت باشد، برای دریافت اطلاعات بیشتر با مشاوران ما همراه باشید تا در پروسه انتخاب تجهیزات مقاوم و مقرون بصرفه شما راهمراهی نمایند.
