زد سوله

پروفیل‌ها از جمله مصالح فلزی بسیار پرکاربرد هستند که در انواع مختلف تولید می‌شوند. برخی از پروفیل‌ها برای ساخت در و پنجره و برخی دیگر برای استفاده در سقف‌ها طراحی شده‌اند. یکی از این پروفیل‌ها، زد سوله است. در این مقاله، قصد داریم به معرفی پروفیل زد سوله بپردازیم و کاربردها و ویژگی‌های این نوع پروفیل را بررسی کنیم. پس با مدرن سازان همراه باشید.

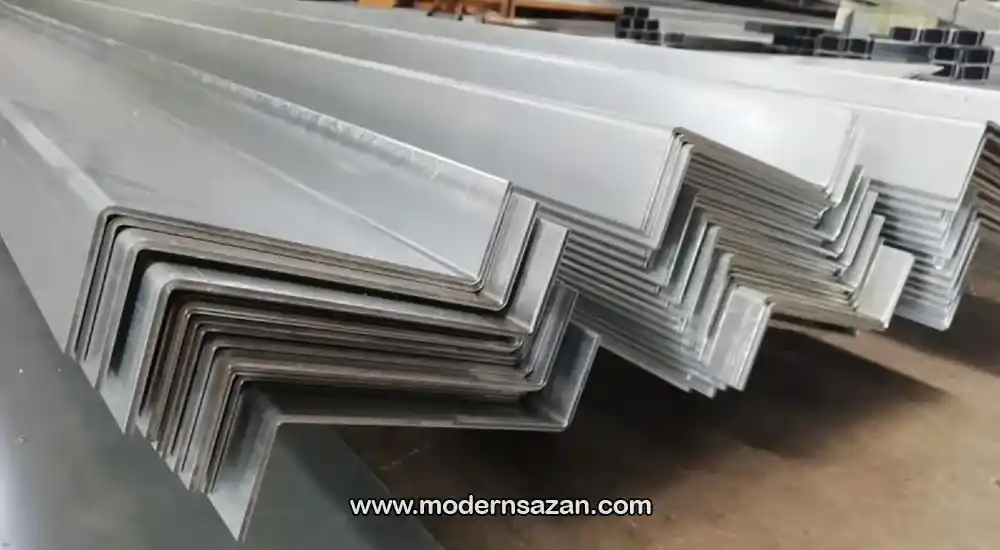

پروفیل زد سوله چیست؟

پروفیل‌ها دارای مقطع ثابتی هستند و به دو دسته باز و بسته تقسیم می‌شوند. از انواع پروفیل‌های باز می‌توان به نبشی، میلگرد، ناودانی و تیرآهن اشاره کرد. در حالی که پروفیل‌های بسته شامل قوطی و لوله می‌شوند. پروفیل زد، که به پرلین زد نیز معروف است، ظاهری شبیه به حرف انگلیسی زد دارد و به عنوان پروفیل باز شناخته می‌شود.

این پروفیل‌ها در دو نوع لبه‌دار و بدون لبه و در اندازه‌های متنوع ساخته می‌شوند و با تحمل بار کششی بالا و وزن پایین، منجر به کاهش قابل توجه وزن سازه می‌شوند. این مقاطع فولادی به‌طور گسترده در سقف، ستون سازه‌های فولادی مانند سوله‌ها و برای تقویت دیوارها و ستون‌های ساختمان کاربرد دارد.

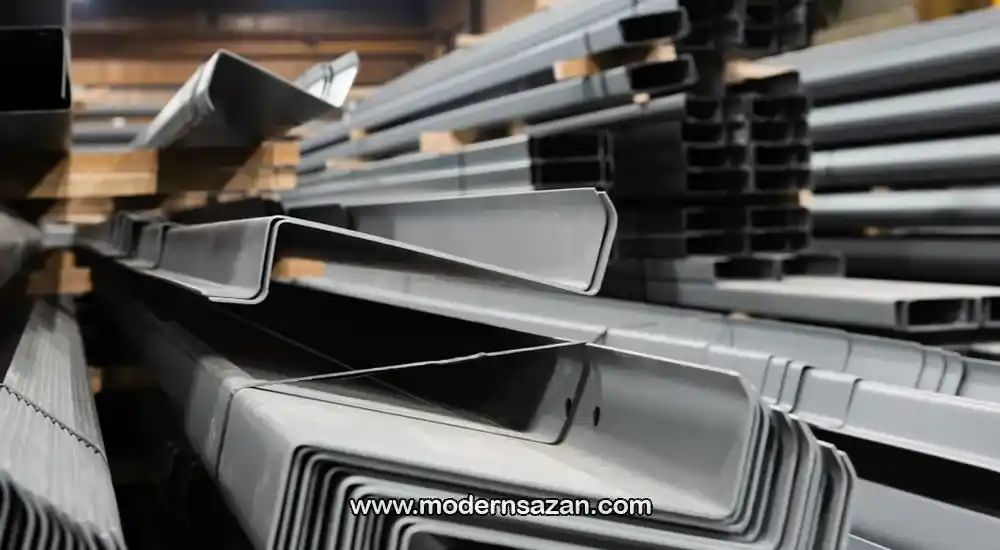

مراحل تولید پروفیل زد سوله

برای ساخت پروفیل زد، معمولاً از ورق نورد سرد (ورق سیاه) استفاده می‌شود؛ زیرا این ورق‌ها علاوه بر کیفیت بالاتر نسبت به ورق‌های نورد گرم، امکان دست‌یابی به ضخامت‌های پایین را نیز فراهم می‌کنند. به این ترتیب، بدنه پروفیل به آسانی با پیچ و مهره محکم شده و نگرانی از بابت شکستگی آن وجود نخواهد داشت. در انتها محصول تولید شده باید به روش گالوانیزه گرم پوشش داده شود. ورق‌های استفاده شده باید استانداردهای زیر را داشته باشند.

• ورق گرم نورد طبق استاندارد ایران شماره ۳۶۹۴
• ورق روغنی نورد طبق استاندارد ایران شماره ۵۷۲۲

مراحل تولید پروفیل زد سوله

تهیه رول ورق: ماده اولیه پروفیل زد، ورق گالوانیزه یا ورق سیاه است که با ضخامت‌های ۲، ۲.۵، ۲.۷ و ۳ میلی‌متر تهیه شده و در خط تولید استفاده می‌شود.

دستگاه کلاف باز کن: با استفاده از ماشین کلاف بازکن، رول‌های ورق باز شده و طبق اندازه‌های سفارش شده برش داده می‌شوند.

نوار بری: در این مرحله، دستگاه‌ها جهت برش ورق به اندازه‌های مشخص و دلخواه با توجه به اندازه پروفیل کالیبره می‌شوند. این برش‌ها به نام کت نیز شناخته می‌شوند.

کلاف کردن کت‌ها: در این مرحله، نوارهای برش‌کاری شده در ابعاد و سایزهای مشخص مرحله قبل، توسط کلاف جمع‌کن‌ها به حالت کلاف مانند درآمده و در ابتدای خط پرس قرار می‌گیرند.

جمع‌آوری ضایعات: عرض کلاف‌ها معمولاً بین ۱ تا ۱.۲۵ متر است و لبه‌های دو طرف رول بریده می‌شوند. این قسمت‌های بریده شده به عنوان ضایعات آهن قراضه فروخته شده یا برای تولید تسمه مورد استفاده قرار می‌گیرند.

شکل‌دهی و برش: در مرحله شکل‌دهی، که آخرین مرحله تولید است، محصولات در اندازه‌های مشخص ساخته و برش داده می‌شوند.

بسته‌بندی: در انتها پس از بسته‌بندی، این محصولات به فروش می‌رسند.

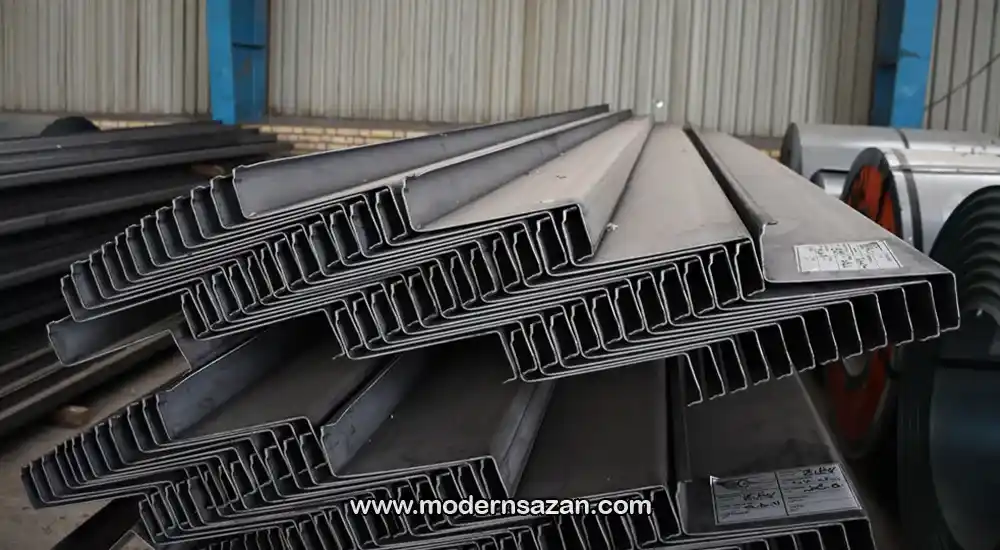

کاربردهای انواع پروفیل زد سوله

پروفیل زد یا نیم‌رخ زد برای زیرسازی سقف‌های شیب‌دار به کار می‌رود. این پروفیل‌ها معمولاً برای پوشش سقف کارگاه‌ها و سالن‌های بزرگ صنعتی استفاده می‌شوند. همچنین، با افزایش تعداد طبقات و وزن آن‌ها، در ساخت ستون‌های مقاطع مرکب از ترکیب دو یا چند پروفیل استفاده می‌شود.

سایر کاربردهای این مقطع شامل استفاده در پایه‌ها و ریل‌ها، مصارف صنعتی و کشتی‌سازی، ساخت فرم فلزی، قفسه، درب، پنجره و کابینت، تولید وسایل نقلیه و صنعت خودروسازی، سازه‌های فراساحلی ، نرده‌های محافظ در بزرگراه و تولید مبلمان می‌شود.

پروفیل زد در چه اندازه‌هایی تولید می‌شود؟

پروفیل‌های زد را می‌توان بر اساس نیاز مشتری در ابعاد و سایزهای مختلف سفارشی‌سازی کرد، بنابراین در بازار می‌توان طیف گسترده‌ای از این پروفیل‌ها را مشاهده کرد. مشتریان می‌توانند با توجه به محاسبات مهندسین و میزان باری که اسکلت ساختمان باید تحمل کند، سایزهای متعددی را انتخاب و تهیه کنند. از جمله پر کاربردترین پروفیل‌های زد در ادامه بررسی می‌شود.

پروفیل زد ۱۶:  این پروفیل با ارتفاع تقریبی ۱۶ سانتی‌متر تولید می‌شود و در ضخامت‌های ۲، ۲.۵ و ۳ میلی‌متر موجود است. وزن پروفیل زد برای هر یک از این ضخامت‌ها به ترتیب ۴.۹، ۶ و ۷.۲ کیلوگرم است.

پروفیل زد ۱۸: این پروفیل معمولاً با طول ۶ متر و ارتفاع ۱۸ سانتی‌متر تولید می‌شود. ضخامت‌های برای Z18 سایز ۲، ۲.۵ و ۳ میلی‌متر با وزن به ترتیب ۵.۲، ۶.۵ و ۷.۷ کیلوگرم موجود است.

پروفیل زد ۲۰: پروفیل زد ۲۰، ارتفاع ۲۰ سانتی‌متر دارند و با ضخامت‌های مختلفی  ۲، ۲.۵، ۳ و ۳.۵ میلی‌متر با وزن‌های به ترتیب ۵.۵، ۶.۸، ۸ و ۹.۵ کیلوگرم تولید می‌شوند.

پروفیل زد ۲۲: این پروفیل طول ۶ متر با ضخامت‌های ۲، ۲.۵، ۳ و ۳.۵ میلی‌متر تولید می‌شود‌. براساس ضخامت پروفیل، وزن آن‌ها به ترتیب ۵.۸، ۷.۲، ۸.۶ و ۱۰ کیلوگرم است.

مزایا زد سوله

• مهم‌ترین مزیت این مصالح ساختمانی توانایی ویژه و منحصر به ‌فرد آن در تحمل بارهای کشتی است. زیرا می‌تواند وزن بالایی را تحمل کند و استحکام کشتی را افزایش دهد.
• به دلیل افزایش مقاومت و استحکام ساختمان می‌توانند از بروز خسارت در هنگام زلزله جلوگیری کنند. به همین دلیل در مناطق زلزله‌خیز استفاده از پروفیل زد به وفوور استفاده می‌شود.
• پروفیل‌های زد به دلیل شکل ظاهری خود، دارای هم‌پوشانی مناسبی هستند و در چیدمان و نصب هیچ محدودیتی ندارند. به همین دلیل، برای ساختمان‌هایی که اسکلت فلزی بلندی دارند، بسیار مناسب هستند.
• زد سوله حمل‌ونقل آسان و ساده‌تر دارد و اگر هنگام حمل‌ونقل به نکات ایمنی توجه شود، هیچ آسیبی به آن وارد نخواهد شد.
• با توجه به فرآیند بازیافت ساده پروفیل زد، این محصول از جمله محصولات سازگار با محیط زیست شناخته می‌شود.
• پروفیل زد وزنی در حدود ۴ تا ۱۰ کیلوگرم دارد که نسب به سایر محصولات مشابه باعث کاهش وزن ساختمان تا ۴۰ می‌‌شود
• این محصول ساختار بسیار ساده‌ای دارد و برای نصب نیاز به تجهیزات خاصی ندارد؛ به همین دلیل به آسانی و در کوتا‌ه‌ترین زمان ممکن نصب می‌شود.
• پروفیل زد با زوایایی کمتر از ۹۰ درجه طراحی شده است که این ویژگی موجب افزایش انعطاف‌پذیری آن می‌شود.
