قالب بندی شامل انجام مراحلی است که در آن از قالب بتن به همراه تجهیزات قالب بندی برای حفظ بتن و شکل دهی به آن به صورت موقت استفاده می‌شود. این فرآیند در تمامی بخش‌های ساختمان از جمله قالب بندی ستون، سقف، فونداسیون، دیوار برشی انجام می‌شود. تجهیزات قالب بندی در تثبیت و پشتیبانی از قالب بسیار موثر هستند که اصولا به همراه قالب بتن از آن‌ها استفاده می‌شود. همچنین انتخاب صحیح آن‌ها نقش کلیدی در نحوه قالب‌بندی دارد و به همین جهت بایستی در انتخاب آن‌ها نوع با کیفیتی را تهیه کرد. در ادامه این مقاله با ما همراه باشید تا شما را بیشتر با ادوات قالب‌بندی آشنا کنیم.
ادوات قالب‌بندی در کنار قالب بتن برای اجرای قالب بندی کاربرد دارند. استفاده از این تجهیزات به دلیل ساختار اولیه و مایع شکل بتن است که برای حفظ و نگهداری آن تا زمان شکل‌گیری کامل از قالب بندی استفاده می‌شود. برای قالب بندی نیز نیازمند تجهیزات مختلفی است. این تجهیزات می‌توانند در هر قسمتی از یک پروژه ساختمانی برای اتصال قالب‌ها و انجام مهار بندی استفاده بشوند. بدون استفاده از این تجهیزات انجام مراحل قالب بندی بسیار دشوار تر خواهد بود.

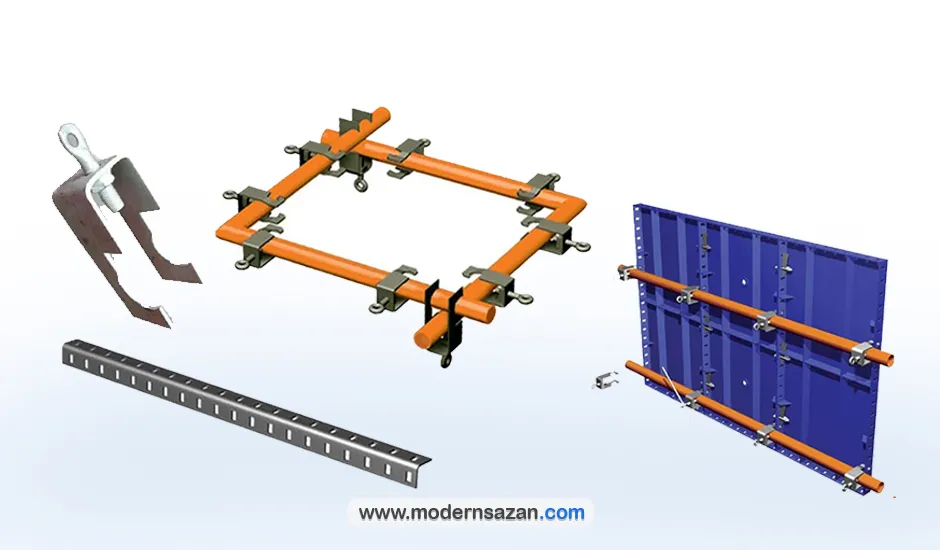

برای قالب بندی از تجهیزات گوناگونی به همراه قالب بتن استفاده می‌شود. هر کدام از این تجهیزات دارای کاربرد خاصی هستند و در مراحل قالب بندی برای اتصال قالب بتن یا مهار بندی آن مورد استفاده قرار می‌گیرند. انواع این تجهیزات شامل قالب بتن، کنج و نبشی مدولار، سولجر، شمع حمایتی، پین و گوه، میان بولت چدنی، میان بولت آب‌بند، بولت تمام رزوه، واشر دو لوله قالب بندی، گیره قالب بندی و … هستند. در زیر به طور دقیق تری به کاربرد هرکدام از این تجهیزات در قالب بندی اشاره خواهیم کرد.
یکی از اصلی‌ترین تجهیزات قالب بندی، قالب بتن است. قالب بتن در انواع گوناگون از جنس فلزی، پلاستیکی و چوبی تهیه می‌شود که هر یکدامن از آن‌ها دارای مزیت‌های منحصر به فردی هستند. در بین این نوع قالب‌ها، قالب‌های فلزی از محبوبیت بیشتری به دلیل دوام و مقاومت بالا برخوردار هستند. قالب فلزی دارای ابعاد و اندازه عرضی ۱۰ الی ۵۰ سانتی متر در ارتفاع ۱ الی ۲ متری می‌باشد. این قالب‌ها در دو نوع لبه خم و تسمه‌ای تولید می‌شوند که ورق استفاده شده در تولید آن‌ها ورق st37 فولاد مبارکه است. یکی از دلایل استفاده بسیار زیاد از قالب فلزی وجود ساختار مقاوم و اتصالات مختلف برای قالب بندی است. قالب های پلاستیکی نیز دارای شکل یکسان با قالب فلزی هستند و در پروژه های سبک و نیمه سنگین می‌توان از آن‌ها استفاده کرد.
پین و گوه یکی دیگر از ادوات قالب‌بندی است که از ورق فولادی به ضخامت ۴ میلی‌متر ساخته می‌شود. کاربرد پین و گوه برای اتصال قالب‌ها به یکدیگر است. در واقع این تجهیزات وظیفه اتصال پانل‌های قالب بتن را بر عهده دارند. پین و گوه از دو قسمت نری و مادگی تشکیل شه است که قسمت نری آن دارای اندازه ۹ سانتی‌متر و قسمت مادگی حدود ۸ سانتی‌متر است. وزن تقریبی آن‌ها نیز حدود ۱۰۰ گرم می‌باشد. البته این نوع از پین و گوه ها دارای نوع سبک و سنگین هستند که قیمت آن‌ها با یکدیگر متفاوت است.

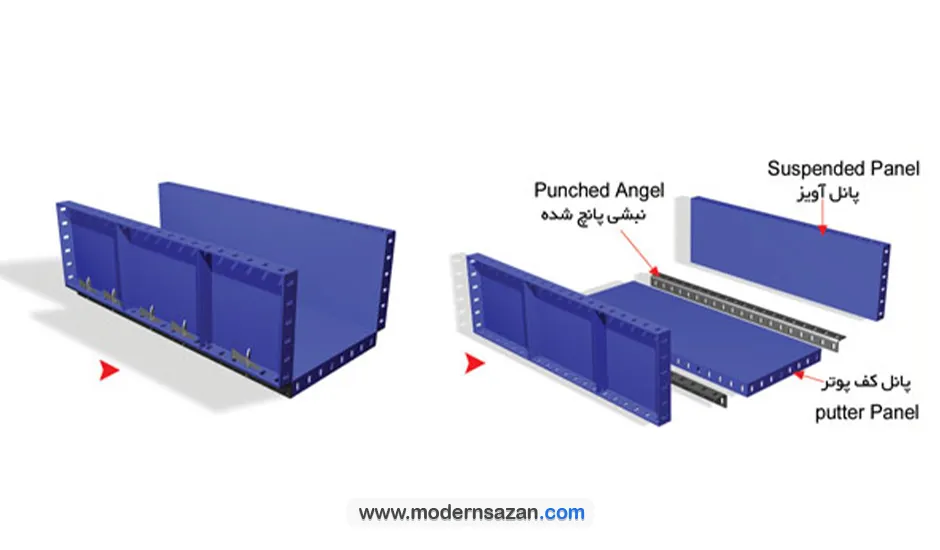

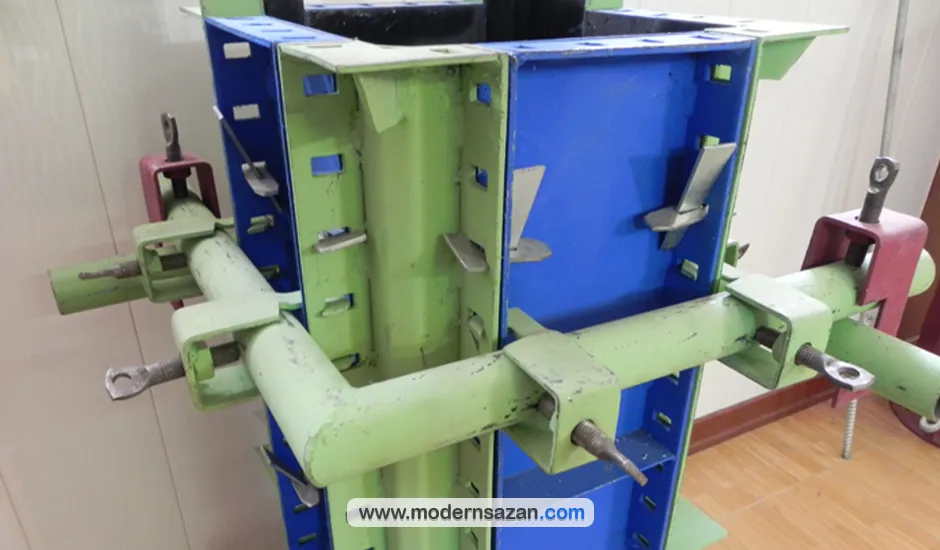

نبشی و کنج پانچ شده قالب، به منظور اتصال قالب‌ها و تغییر زاویه قالب بندی مورد استفاده قرار می‌گیرند. در بخش‌هایی مانند قالب بندی ستون برای تغییر زاویه قالب بندی و اتصال قالب ها در زاویه ۹۰ درجه می‌توان از کنج قالب بندی استفاده کرد. انواع کنج های مدولار دارای اندازه ۵*۵، ۱۰*۱۰ و ۱۰*۵ در اندازه طولی ۱ و ۱.۵ متری هستند. همچنین نبشی صفر که دارای شکل متفاوت تری از کنج‌ها است دارای اندازه طولی ۱ و ۱.۵ متری می‌باشد.
سولجر از تجهیزات قالب بندی مهمی است که به عنوان پشت بند و تقویت‌کننده عمودی در پشت سیستم قالب بندی مورد استفاده قرار می‌گیرد. در قالب بندی بخش‌های مانند دیوار فشاری بیشتری بر روی سیستم قالب بندی وجود دارد که برای مهار بندی و افزایش مقاومت قالب‌ها نیازمند سولجر هستیم. سولجر‌ها در قالب بندی دیوار‌های یکطرفه و دو طرفه بیشترین کاربرد را دارند. استفاده از سولجر به همراه تجهیزات مهاری دیگری انجام می‌گیرد که از جمله آن‌ها می‌توان به بولت عصایی مهره خروسکی و واشر کاس اشاره کرد.
براکت قالب بندی برای قالب بندی دیار و سازه های خاص در ارتفاع استفاده می‌شود. اصلی ترین کاربرد براکت، ایجاد سکوی کار موقت وپشتیانی و ثابت نگه داشتن سیستم قالب بندی است. در ارتفاع‌های که قالب بندی در قسمت بیرون و پرتگاه پروژه انجام می‌شود از براکت برای ایجاد سیستم پشتیبان استفاده می‌کنند. این نوع از ادوات قالب‌بندی با اتصال به دیوار یک سیستم مقاوم و ایمن در ارتفاع تشکیل می‌دهند.
جک شاقول کننده یا به نوعی شمع حمایتی یکی از ادوات قالب‌بندی است که صرفا برای شاقول کردن و حفظ مقاومت سیستم قالب بندی مورد استفاده قرار می‌گیرد. انواع جک شاقول کننده در دو نوع تک بازویی و دو بازویی تولید می‌شوند که می‌توان از آن‌ها در قالب بندی بخش‌های مانند دیوار برشی، دیوار حائل استفاده کرد.
گیره قالب بندی در سه نوع تولید گیره متوسط، گیره بلند و گیره لوله به لوله تولید می‌شود هرکدام از این گیر ها دارای ویژگی منحر به فردی است. در ادامه به هر یک از ویژگی گیره‌ها می‌پردازیم.
گیره متوسط:
زمانی که برای مهار بندی سیستم قالب بندی از لوله داربست استفاده بشود. در کنار لوله از گیره متوسط نیز استفاده می‌شود. پشت‌بند، لوله باشد از گیره متوسط استفاده می‌کنند. این گیره ها دارای اندازه متوسطی هستند که از آن‌ها می‌توان در کنار لوله داربست استفاده کرد.
گیره بلند:
زمانی که پشت بند افقی قالب ناوداتی باشد، بجای استفاده از گیره متوسط از گیره بلند قالب بندی استفاده می‌شود. اندازه گیره بلند بیشتر از نوع معمولی و متوسط است که می‌تواند ناودانی و لوله داربست‌های اندازه بزرگ را به قالب متصل کند. قیمت گیره بلند نیز بر اساس نوع فلز به کار رفته در آن متغیر است و قیمت‌گذاری آن طبق کیفیتی که ارائه می‌دهد می‌باشد.
گیره لوله به لوله:
برای متصل کردن دو لوله به هم از گیره لوله به لوله استفاده می‌شود. این نوع گیره از لحاظ شکل ظاهری مانند گیره بلند هستند اما قلاب‌های آن دارای کشیدگی بیشتری می‌باشد و می‌تواند پشت بند لوله به لوله را به صورت جفتی به قالب اتصال بدهد. قیمت این نوع ادوات قالب‌بندی نیز بر اساس کیفیت فلز به کار رفته در آن متفاوت است.

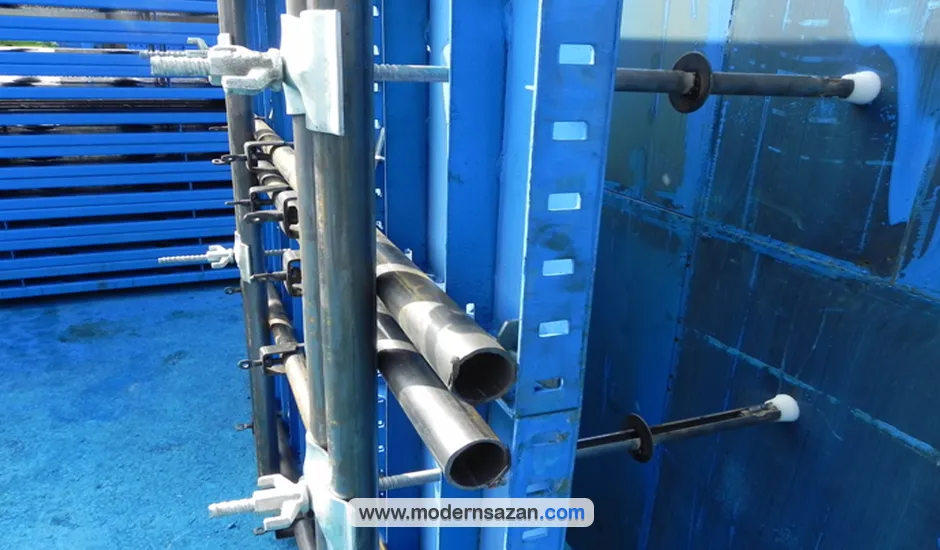

بولت قالب‌بندی نیز یکی دیگر از ادوات قالب‌بندی می‌باشد که در سه نوع نوع بولت تمام رزوه، بولت دو سر دنده، بولت عصایی به تولید می‌رسد. با استفاده از بولت تمام رزوه و بولت دو سر دنده دو قسمت قالب که روبروی هم قرار دارند به یکدیگر متصل می‌شوند. این اتصال به گونه‌ای انجام می‌شود که امکان فاصله گرفتن دو وجه قالب در اثر فشارهای جانبی بتن وجود نخواهد داشت. از بولت عصایی نیز برای اتصال سولجر به لوله پشت‌بند افقی استفاده می‌شود. بولت عصایی به عنوان گیره سولجر نیز شناخته می‌شود.
واشر قالب بندی دارای دو نوع واشر کاس و واشر دو لوله است که از آن‌ها در مهار بندی و اجرای پشت بند‌ها استفاده می‌شود. واشر دو لوله در پشت لوله داربست جفتی و واشر کاس در پشت سولجر قرار می‌گیرند که هرکدام از آن‌ها نقش مهمی در تثبیت و پشتیبانی از سیستم قالب بندی دارند. واشر دو لوله و واشر کاس هر دو از ورق فولادی با کیفیت تهیه و مورد استفاده قرار می‌گیرند.
مهره خروسکی به عنوان یک نوع پیچ مقاوم در قالب بندی عمل می‌کند. این مهره ها با قرارگیری بر روی بولت تمام رزوه یا بولت عصایی برای محکم کردن و اتصال مقاوم واشرها به پشت بند عمودی مورد استفاده قرار می‌گیرند. مهره خروسکی از جنس چدن نشکن داکتیل به صورت ریخته گری تولید می‌شود و در مراحل قالب بندی برای تثبیت پشت بند‌ها استفاده می‌شود.
استفاده از تجهیزات قالب بندی در مراحل ساخت و ساز و قالب بندی از مزایای بسیاری برخوردار است که با وجود آن‌ها انجام مراحل قالب بندی بسیار آسان تر از قبل انجام می‌شود. در ادامه، به برخی از این مزایا اشاره خواهیم کرد.
سهولت در اجرا: یکی از مزایای اصلی و مهم تجهیزات قالب بندی سهولت در نصب و اجرای قالب بتن است. با استفاده از این تجهیزات می‌توان قالب بندی را در کمترین زمان ممکن به صورت ایمن انجام داد.
قالب بندی ایمن و مطمئن: با اضافه شدن مهاری و پشت بند به سیستم قالب بندی میزان پایداری و مقاومت آن‌ها افزایش پیدا می‌کند. استفاده از تجهیزاتی مانند سولجر، جک شاقول کننده موجب افزایش ایمنی در قالب بندی می‌شود.
بهبود کیفیت سازه: تجهیزات قالب بندی باعث بهبود کیفیت نهایی سازه می‌شوند. با استفاده از تجهیزات مناسب، عملیات بتن ریزی به شکل درست تری انجام می‌شود و در نتیجه شکل صاف و دقیقی بر روی بتن ایجاد می‌شود.
کاهش هزینه ها: استفاده از تجهیزات قالب بندی با کیفیت بالا، زمان اجرای پروژه را کاهش می‌دهد. با استفاده از اتصالات مختلف قالب بندی در کمترین زمان انجام می‌شود و در ادامه از ایجاد خسارت های جبران ناپذیر مانند ریزی سقف یا ایجاد ترک در قالب بندی جلوگیری می‌کنند.
در کل، استفاده از تجهیزات قالب بندی در ساخت و ساز دارای مزایای بسیاری است. این مزایا شامل کاهش زمان اجرا، بهبود کیفیت سازه، صرفه‌جویی در هزینه‌ها، افزایش ایمنی هستند.
قالب بندی یکی از مهم‌ترین مراحل ساخت سازه می‌باشد و بایستی در انتخاب قالب و ادوات قالب‌بندی نهایت دقت را داشت. برای اینکه بتوانید قالب بندی مناسب و با کیفیتی داشته باشید استفاده از تجهیزات مناسب بسیار مهم است. شرکت مدرن سازان بدین منظور اقدام به تولید و ارائه انواع تجهیزات قالب بندی در بالاترین کیفیت کرده است که می‌توانید برای تهیه انواع اتصالات قالب بندی به همراه قالب بتن اقدام به تهیه آن‌ها از این شرکت بکنید. برای دریافت لیست قیمت و ارائه خدمات مختلف از جمله محاسبه و همراهی در خرید نوع مناسب این تجهیزات، با شماره های درج شده در سایت تماس بگیرید.
