ابعاد جدول بتنی یکی از عوامل اصلی در انتخاب قطعه مناسب برای جدول‌کشی خیابان، محوطه‌سازی، جداسازی مسیرها و هدایت آب‌های سطحی است. طول، ارتفاع و ضخامت جدول باید با محل نصب، میزان درگیری قطعه با زمین، شرایط اجرایی و نقشه پروژه هماهنگ باشد.
جدول‌های بتنی پیش‌ساخته در اندازه‌ها و مقاطع مختلف تولید می‌شوند و نمی‌توان یک اندازه را برای تمام کاربردها استاندارد دانست. ابعادی که در بازار بیشتر دیده می‌شوند، اندازه‌های رایج تولید هستند؛ اما در پروژه‌های عمرانی، نقشه اجرایی و مشخصات فنی پروژه بر اندازه‌های متداول بازار اولویت دارند.
اندازه جدول بتنی معمولاً با سه عدد شامل طول، ارتفاع و ضخامت مشخص می‌شود. برای جلوگیری از اشتباه در سفارش یا محاسبات پروژه، ترتیب این اعداد باید به‌صورت شفاف نوشته شود.
فقط بیان سه عدد برای قطعاتی که مقطع خاص دارند کافی نیست. در این موارد باید نقشه مقطع، جهت نصب، ابعاد پخ‌ها، شیارها و محل قرارگیری قطعه نیز مشخص شود.
در بسیاری از جدول‌های بتنی پیش‌ساخته، طول قطعه حدود ۵۰ سانتی‌متر است. ارتفاع قطعات نیز با توجه به کاربرد آن‌ها معمولاً در محدوده ۳۰ تا ۶۰ سانتی‌متر تغییر می‌کند و ضخامت‌های ۱۰ و ۱۵ سانتی‌متر از اندازه‌های رایج بازار هستند.
| مشخصه قطعه | اندازه‌های رایج |
|---|---|
| طول | حدود ۵۰ سانتی‌متر |
| ارتفاع | حدود ۳۰ تا ۶۰ سانتی‌متر |
| ضخامت | حدود ۱۰ یا ۱۵ سانتی‌متر |
| شکل مقطع | مستطیلی، پخ‌دار، شیب‌دار یا سفارشی |
این اعداد یک قاعده ثابت برای تمام پروژه‌ها نیستند. ممکن است ابعاد موردنیاز یک پروژه به دلیل نوع کاربری، جزئیات اجرایی یا نقشه‌های عمرانی با اندازه‌های رایج متفاوت باشد. به همین دلیل، پیش از انتخاب قطعه باید طول، ارتفاع، ضخامت و شکل مقطع به‌صورت جداگانه کنترل شوند.
ابعاد جدول کنار خیابان باید با تراز روسازی، ارتفاع موردنیاز از سطح نهایی، عمق نصب و نحوه اجرای زیرسازی هماهنگ باشد. بخشی از ارتفاع جدول داخل بستر قرار می‌گیرد و تمام ارتفاع قطعه پس از اجرا قابل مشاهده نخواهد بود.
در انتخاب ابعاد جدول خیابانی فقط ظاهر قطعه اهمیت ندارد. جدول باید بتواند مرز مشخصی میان سواره‌رو، پیاده‌رو، فضای سبز یا مسیر هدایت آب ایجاد کند. ارتفاع بیش از اندازه یا کمتر از مقدار موردنیاز می‌تواند تراز نهایی پروژه را تغییر دهد و اجرای روسازی یا آبرو را با مشکل مواجه کند.
ضخامت قطعه نیز باید متناسب با محل استفاده و جزئیات نقشه انتخاب شود. جدول‌های مورد استفاده در حاشیه خیابان معمولاً نسبت به قطعات محوطه‌سازی یا باغچه‌ای مقطع بزرگ‌تری دارند؛ اما اندازه نهایی باید براساس نقشه پروژه تعیین شود، نه صرفاً براساس نمونه‌های موجود در بازار.
اندازه قطعه باید متناسب با وظیفه‌ای باشد که پس از نصب بر عهده دارد. جدول‌های کنار خیابان برای جداسازی مسیر و ایجاد مرز میان سطوح استفاده می‌شوند. قطعات آبرو با هدف هدایت آب طراحی می‌شوند و شکل مقطع آن‌ها با جدول‌های معمولی تفاوت دارد. قطعات مورد استفاده در محوطه‌سازی نیز ممکن است ارتفاع و ضخامت کمتری داشته باشند.
مهم‌ترین مواردی که در تعیین ابعاد جدول بتنی پیش‌ساخته باید بررسی شوند عبارت‌اند از:
در پروژه‌هایی که چند نوع جدول استفاده می‌شود، بهتر است برای هر ناحیه یک کد یا مشخصات جداگانه تعریف شود. این کار از جابه‌جایی قطعات با ارتفاع یا مقطع متفاوت در زمان اجرا جلوگیری می‌کند.
سطح مقطع جدول بتنی برای محاسبه حجم تقریبی قطعه، مقدار بتن موردنیاز و مقایسه قطعات با ابعاد مختلف کاربرد دارد. روش محاسبه به شکل مقطع جدول بستگی دارد.
اگر سطح مقطع کاملاً مستطیلی باشد، مساحت آن از رابطه زیر به دست می‌آید:
مساحت سطح مقطع = ارتفاع × ضخامت
برای مثال، اگر ارتفاع یک قطعه فرضی ۵۰ سانتی‌متر و ضخامت آن ۱۵ سانتی‌متر باشد:
۷۵۰ سانتی‌متر مربع = ۱۵ × ۵۰
برای تبدیل این عدد به مترمربع، هر دو اندازه باید ابتدا به متر تبدیل شوند:
۰٫۰۷۵ مترمربع = ۰٫۱۵ × ۰٫۵۰
اگر طول همین قطعه فرضی ۵۰ سانتی‌متر باشد، حجم تقریبی آن از ضرب سطح مقطع در طول به دست می‌آید:
۰٫۰۳۷۵ مترمکعب = ۰٫۵۰ × ۰٫۰۷۵
این محاسبه فقط برای مقطع مستطیلی صحیح است. در جدول‌های پخ‌دار، شیب‌دار، قوسی یا شیاردار باید مساحت قسمت‌های حذف‌شده یا اضافه‌شده جداگانه محاسبه شود. در قطعات دارای هندسه پیچیده، استفاده از نقشه دقیق مقطع نتیجه مطمئن‌تری نسبت به محاسبه بر مبنای بیشترین ارتفاع و ضخامت خواهد داشت.
دو جدول با طول، ارتفاع و ضخامت خارجی یکسان ممکن است سطح مقطع و حجم متفاوتی داشته باشند. وجود پخ، انحنا، شیار یا سطح شیب‌دار مقدار بتن مصرفی و شکل نهایی قطعه را تغییر می‌دهد.
برای نمونه، در قطعه‌ای که گوشه آن پخ شده است، سطح مقطع واقعی از حاصل‌ضرب ساده ارتفاع در ضخامت کمتر خواهد بود. در قطعات آبرو نیز عمق و عرض مسیر عبور آب بخشی از شکل مقطع محسوب می‌شود و باید هنگام محاسبه حجم از سطح کلی کم شود.
به همین دلیل، برای قطعات غیرمستطیلی بهتر است علاوه بر ابعاد کلی، نقشه سطح مقطع نیز در دسترس باشد. این نقشه باید اندازه پخ‌ها، قوس‌ها، شیارها و سطوح شیب‌دار را نشان دهد.
پیش از تولید یا تهیه جدول بتنی باید ابعاد نوشته‌شده در نقشه با شرایط واقعی محل اجرا تطبیق داده شوند. ارتفاع قطعه، تراز نهایی، عمق نصب و ضخامت بستر از مواردی هستند که باید پیش از شروع کار کنترل شوند.
در زمان تحویل قطعات نیز بهتر است چند نمونه از بخش‌های مختلف محموله اندازه‌گیری شوند. طول، ارتفاع، ضخامت، شکل مقطع و یکنواختی قطعات باید با مشخصات سفارش مطابقت داشته باشند. اختلاف قابل مشاهده میان قطعات می‌تواند در امتداد جدول‌کشی، تراز نهایی و یکنواختی بندها اثر بگذارد.
برای قطعات سفارشی، ثبت ابعاد فقط به‌صورت متن کافی نیست. یک نقشه ساده از نمای روبه‌رو و سطح مقطع می‌تواند از جابه‌جایی طول، ارتفاع و ضخامت جلوگیری کند و شکل واقعی قطعه را دقیق‌تر نشان دهد.

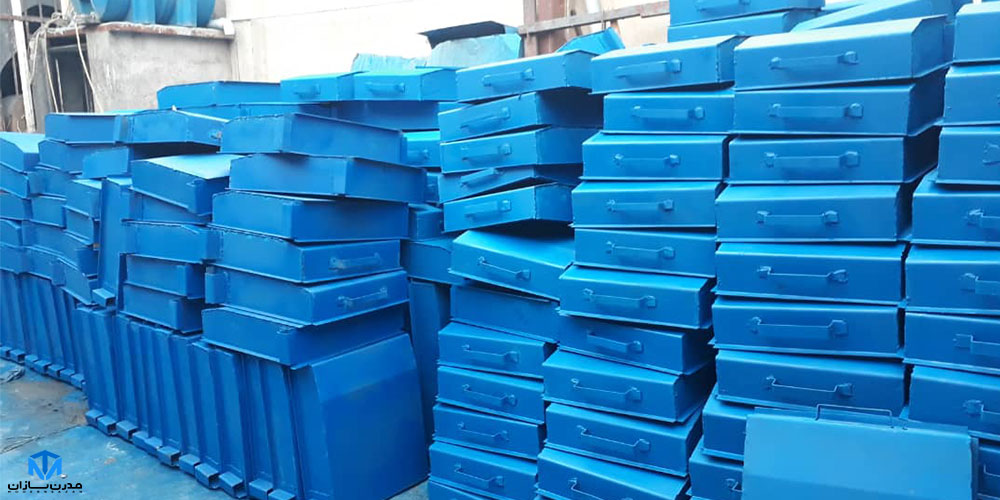

اندازه و شکل قطعه نهایی مستقیماً به فضای داخلی قالب وابسته است. طول، ارتفاع، ضخامت، پخ‌ها و جزئیات سطح مقطع باید پیش از ساخت تجهیزات تولید مشخص شده باشند. تغییر هرکدام از این مشخصات می‌تواند به تغییر ابعاد قطعه نهایی منجر شود.

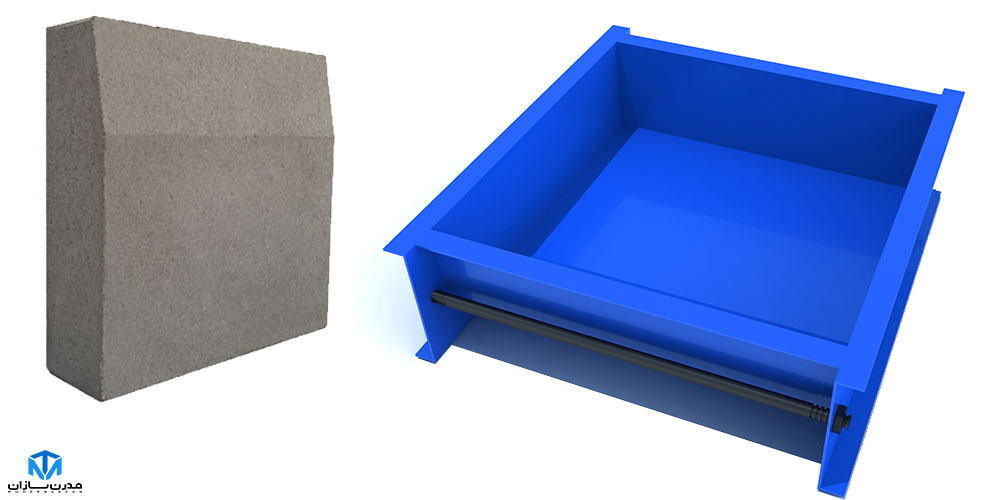

اگر هدف پروژه تولید قطعات در اندازه یا مقطع مشخص باشد، ابتدا باید نمونه، نقشه یا ابعاد دقیق قطعه تأیید شود و سپس تجهیزات متناسب با آن انتخاب شوند. برای بررسی مدل‌ها و مشخصات تجهیزات تولید می‌توانید صفحه قالب جدول فلزی را مشاهده کنید.
در نهایت، اندازه‌های رایج بازار می‌توانند برای برآورد اولیه مفید باشند؛ اما ابعاد نهایی جدول بتنی باید براساس کاربرد قطعه، نقشه اجرایی، شکل سطح مقطع و شرایط واقعی محل نصب تعیین شود.
