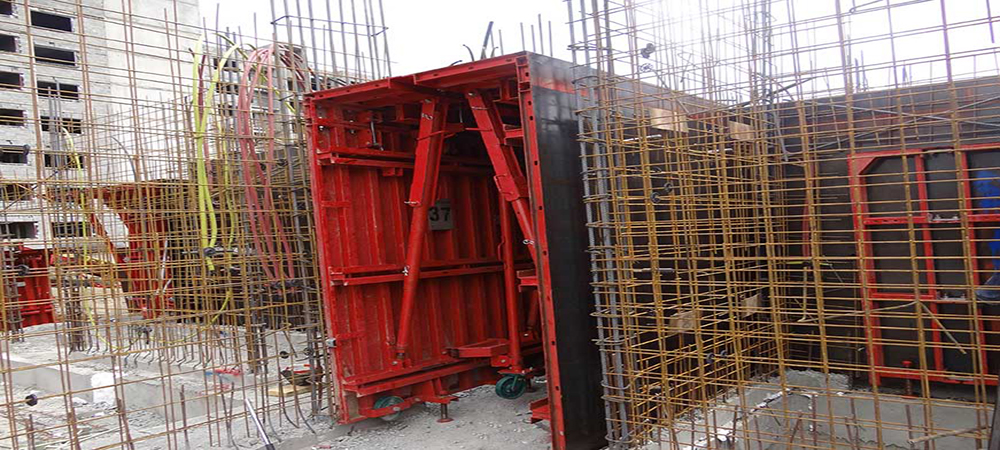

امروزه قالب بندی در سازه های بتنی به روش های مختلفی اجرا می شود یکی از این روش ها قالب بندی تونلی پیوسته است نام تونلی به علت شکل قالب های تونلی میباشد که به صورت یکپارچه و دقیق بتن ریزی میشود و به عنوان ساخت و ساز بتنی مسلح نیز شناخته میشود یکی از بهترین و ایمن ترین قالب بندی در صنعت ساخت و ساز می باشد به صورت یکپارچه برای سقف و دیوار های بتنی مورد استفاده قرار میگیرد و به صورت همزمان برای سقف و دیوار های بتنی قالب بندی میشود در واقع قالب تونلی سیستمی مقاوم و بهم پیوسته است که به وسیله آن میتوانید سقف و دیوار ها را همزمان بتن ریزی کنید این قالب ها معمولا بر اساس ابعاد و فضای پروزه ها ساخته میشود که دارای هزینه های نسبتا زیادی می باشند. استفاده از این قالب ها در ساخت و ساز ضمن کاهش زمان ساخت و ساز باعث ارتقای کیفیت، ایجاد امنیت بالا برای کارکنان، کاهش هزینه ها و دقت در ساخت و ساز دقیق میشود که بعنوان یک روش مدرن به دلیل انعطاف پذیری و پیوسته بودن سیستم اعضا و اتصالات میان سقف و دیوار ها به نحوه چشمگیری در مقابله حوادثی همچون زلزله بسیار مقاوم هستند معمولا از این روش قالب بندی در انبوه سازی و سازه های بلند مرطبه به دو روش استفاده می شود که عبارتند از: اجرای سیستم تونلی کامل به صورت همزمان و بتن ریزی سقف و ستون و اجرای سیستم نمیه تونلی دیوار قالب فلزی بالارونده با میز پرنده که در ادامه بیشتر به مزایای و مشخصات آن خواهیم پرداخت.
قالب تونلی دارای اجزای مختلفی است که به شرح زیر می باشد.
در مرحله اول آرماتوربندی و جاگذاری مدارهای برقی دیوارها انجام می شود. سپس قسمت بازشو ها، قسمت درب و پنجره و محل عبور فاضلاب نیز انجام می گیرد. درضمن محل قرارگیری پریز و کلیدهای برق نیز باید مشخص گردد.
در مرحله دوم، قالب های هر دو طرف دیوار انجام می گیرد. قالب بتن تونلی بتن به صورت پشت به پشت هم نصب می شوند.
در مرحله سوم، آرماتوربندی سقف انجام می گیرد. باید مدارهای برق نیز تعیین گردد. قالب هایی برای قسمت هایی مانند پریز برق و … که باید خالی بمانند نصب می گردد.
در مرحله چهارم: بتن ریزی همه ی قسمت ها به صورت یکپارچه انجام می گیرد. قالب تونلی بتن در انبوه سازی سازه های بسیار کاربرد دارد.

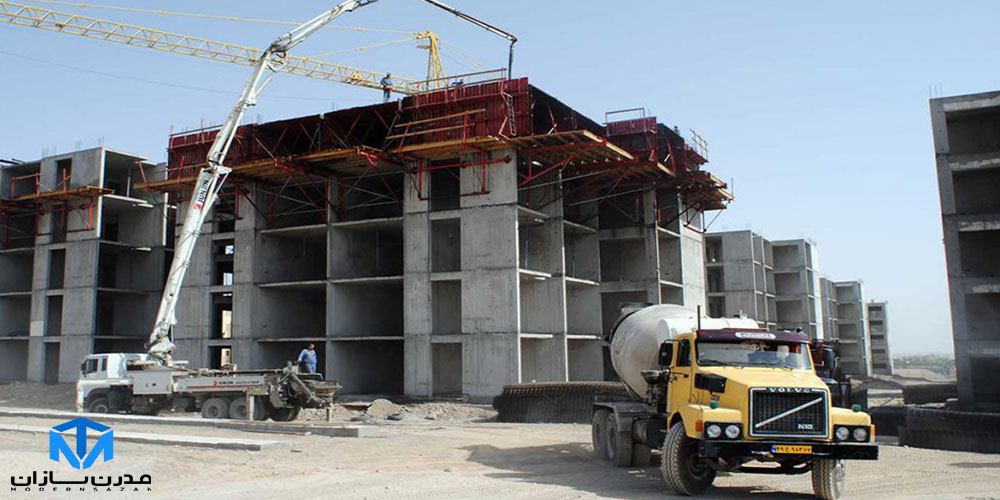

امروزه از این قالب ها در ساخت و ساز های مدرن بتنی بزرگ و سنگینی استفاده میشود که بسیار کاربردی هستند از این روش قالب بندی در ساخت و ساز های مسکونی و صنعتی با فضای گسترده و بزرگ و نیز به منظور مقاوم سازی و جلوگیری از حوادثی همچون زلزله و آتش سوزی ساختمان استفاده میشود که با استفاده درست و صحیح در اجرای مناسب بتن ریزی به وسیله قالب های یکپارچه تونلی میتوان عملکرد صحیح ساز را در برابر هوازدگی تابش خورشید وزش شدید باد مقاوم کرد و تا حد بسیار زیادی در اجرای سازه های بتنی از آن ها استفاده کرد این قالب ها به سه مدل MKTF ، TRTF، ERTF تولید میشوند که می شود گفت عملکرد کاملا مساوی نسبت به هم دارند و تنها تفاوت میان این سه مدل وزن کم و زیاد و تکرار پذیری در آنهاست طرح ERTF میان دو مدل دیگر مدولار تر است به همین جهت استفاده از این مدل بیشتر رواج دارد. یکی از اصلی ترین کاربرد قالب های تونلی وجود استحکام بسیار زیاد در این قالب است که با استفاده از مواد اولیه و آلیاژ متریال مرغوب به ارمغان می آید توجه داشته باشید هنگام خرید قبل از استعلام قیمت کیفیت قالب تونلی را مورد برسی قرار بدهید.
بعد از اتمام مراحل قالب بندی نوبت به بتن ریزی آن میرسد که باید نکاتی را در بتن ریزی رعایت کرد.
بتن ریزی باید بصورت یکنواخت انجام بگیرد تا موجب جدا شدگی بتن نشود، استفاده از روان کنده برای بتن به منظوری شل شدن بتن برا دسترسی به نقاط مختلف، برای جابجایی بتن حتما از تی بجای بیل استفاده کنید چرا که موجب آسیب دیدگی لوله های برق می شود،به علت یکپارچگی سقف و دیواره ها بتن ریزی باید به صورت پشت سرم هم انجام بگیرد در واقع بعد از انباشته شدن هر لایه از بتن لایه بعدی بتن ریزی شود، پیوستگی لایه ها در بتن ریزی حائزه اهمیت بسیار زیادی است که باید به آن توجه کرد، ویبره زنی هنگام بتن ریزی در لایه های بتن ریزی شده موجب ایجاد ستوه صاف و اتصال بتن میشود، برای جدا سازی قالب تونلی بعد از اتمام عملیات بتن ریزی حداقل باید ۲۴ ساعت از باز کردن آن خوداری کرد که این موضوع در فصل های مختلف میتواند متفاوت باشد، بعد از اتمام بتن ریزی برداشتن قالب ها جک ها را طبق اندازه و اصول آیین نامه مهندسی در جای مناسب خود قرار می دهیم.
اطلاعات کامل تری در زمینه سیستم قالب تونلی بتن، نصب و اجرا و همچنین اجزای قالب را می توانید با دانلود فایل پاورپوینت سیستم قالب تونلی که در زیر قرار داده شده است، کسب کنید.

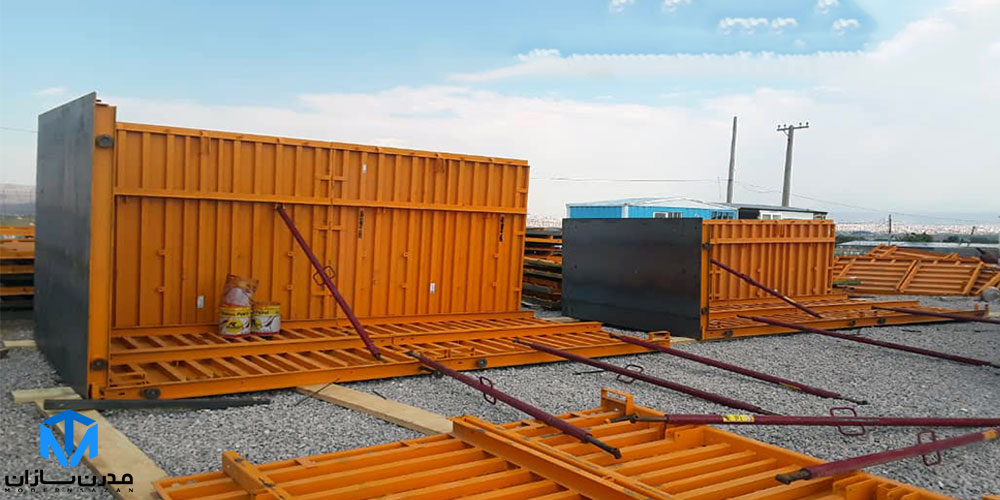

اجزای قالب تونلی بتن
قالب تونلی برای سازه های کوچک توجیه اقتصادی ندارد و برای انبوه سازی ها استفاده می شود.
اجزای قالب تونلی بتن به شرح زیر می باشد.
نبشی رامکا: برای قالب بندی ستون ها و دیوارها به کار می رود. نبشی رامکا به عنوان پایه های نگهدارنده نبشی بر قالب های زیرین مورد استفاده قرار می گیرد.
قالب گشودگی داکت: چون سیستم ها مدولار می باشد. برای افزایش سرعت در انجام کار از قالب داکت ها به صورت منشوری استفاده می شود و بعد از امام بتن ریزی به راحتی جدا می شوند.
چهار شاخ بلند کننده قالب: برای اینکه هنگام جابجایی قالب ها، تراز قالب ها به هم نریزد و نصب ساده تری داشته باشیم. قالب تونلی به کمک چهار شاخ بلند می شود.
برای اینکه امکان حرکت قالب روی سقف فراهم گردد، زیر سقف و دیوار ها چرخ های فلزی تعبیه شده است. این برای زمانی است که بتن ها محکم شده و لازم به جدا سازی قالب تونلی بتن است.، می باشد.
اسپیسر فلزی مخروطی: برای جلوگیری از آسیب رسیدن به قالب ها هنگام سفت کردن پیچ های نگهدارنده از اسپیسر فلزی مخروط شکل استفاده می کنند. همچنین باعث می شود که جدا کردن قالب از بتن به سادگی انجام گیرد.
جک مایل: وظیفه جک مایل تراز کردن قالب سقف می باشد، قبل از اینکه بتن ریزی انجام گیرد. همچنین برای جدا سازی قالب از زیر سقف نیز کاربرد دارد. یک قطعه فلزی است که قالب دیوار را به انتهای قالب سقف متصل می کند و این وسیله فلزی قابل تنظیم می باشد.
قالب تونلی + فیلم، در این قسمت فیلم اجرای مرحله به مرحله قالب تونلی برای شما قرار داده شده است.
قیمت قالب تونلی
قیمت قالب تونلی را می توانید از طریق تماس با شماره هایی که در اختیار شما قرار داده است، بدست آورید.
