یکی از روش های ساخت انواع مختلفی از سقف های بتنی ، استفاده از روش سقف کامپوزیت (Composite Slab)یا مرکب برای آنها می باشد که دارای عملکردی یکپارچه است. در این نوع از سقف‌ها، از بتن به عنوان عضو فشاری در بالای تیر فلزی استفاده می‌شود و همچنین از فرایند ارماتوربندی برای افزایش مقاومت کششی سقف‌ها انجام میگیرد که به دلیل سرعت اجرایی بالا بسیار رایج می باشد. یکی از ویژگی های مهم و کاربردی سقف کامپوزیت وزن پایین و مقرون بصرفه بودن اجرای آن است که علاوه بر این ویژگی ها از ایمنی بالایی نیز برخوردار است. سقف کامپوزیت ترکیبی از پروفیل فولادی و بتن مصلح است و برای اجرا در انواع اسکلت های فلزی مناسب و کاربردی می باشد. وجود انواع مختلفی از سقف های کامپوزیت. این بخش از سازه‌ها قابلیت تحمل تیرهای فلزی با ترکیب بتن لنگر های خمشی و برشی را دارند. دسته بندی سقف کامپوزیت، به دو عامل نحوه اجرا و مصالح مصرفی برای ساخت آن، بستگی دارد. در ادامه مراحل و نکات مهم قالب‌بندی سقف کامپوزیت را بررسی می‌کنیم.
این نوع از سقف ها با توجه به روش اجرا به چهار دسته زیر تقسیم‌بندی می‌شود. وجود مزایا و کاربرد های فراوان موجب تفاوت های قابل تجهی در میان آنها از وع ساختاری شده است که در ادامه به آنها میپردازیم.
یکی از روش های اجرای سقف کامپوزیت به صورت کامپوزیت فلزی است، از این روش معولا در اجرای سقف و کف با ترکیب بتن و اسکلت فولادی استفاده می شود که در آن از ورق های فولادی و قالب بندی سقف به واسطه تخته کوبی میان تیر ها انجام میگیرد
سقف کامپوزیت نیز از روش های اجرای سقف و کف می باشد که اصولا در ساختا آن از تیرچه کرومیت، ورق فولادی و میلگرد های حرارتی استفاده می شود و بعد از انجام مراحل آرماتور بندی و قالب بندی بتن ریزی تنجام میگیرد
سقف کامپوزیت فولادی از روش های دیگر در دسته بندی سقف کامپوزیت برای ساخت و ساز می باشد، که متشکل از ورق های گالوانیزه موجدار است، این نوع از اجرای سقف فولادی جزو شناخته ترین نوع سقف های کامپوزیت است.
روفیکس یکی از سقف های کامپوزیت یا مرکب به صورت دال بتنی می باشد که برای ساخت آن از مشبک یا روفیکس استفاده می کنند. این ورق ها به طور قالب دائم سقف روفیکس را تشکیل میدهند.

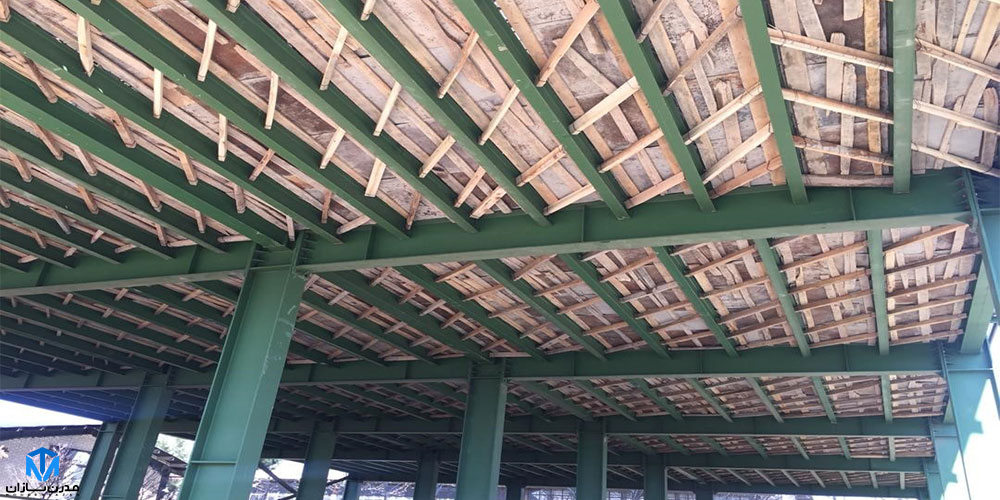

قالب بندی یکی از مهم ترین مراحل ساخت بخش های مختلف یک سازه می باشد که دارای هزینه بالایی است. تقریبا میتوان گفت، در تمامی بخش هایی از ساختمان که نیاز به بتن ریزی دارد، باید از قالب بندی استفاده کرد تا این مصالح به خوبی شکل بگیرند و مقاومت خوبی را از خود به نمایش بگذارند. اجرای سقف‌های کامپوزیت نیازمند قالب بتن و قالب‌بندی با کیفتی می باشد که باید با صبر و حوصله و دقت بسیار بالا اجرا شود. برای این امر، بیشتر از قالب های فلزی و چوبی استفاده می‌کنند البته باید توجه داشته باشید که انتخاب قالب مقاوم و با دوام میتواند در اجرا سایر مراحل و همچنین هزینه‌های شما تاثیر بسیار زیادی داشته باشد. اولین مرحله برای اجرای عملیات قالب بندی سقف کامپوزیت قرار دادن مهار های چوبی یا چهار تراش و تنظیم آن با استفاده از قوه است. این مهار ها نقش اساسی در نگهداری قالب اصلی سقف دارند و باید با دقت بسیار زیادی قرار داده شوند. قالب‌های استفاده شده برای قالب بندی سقف کامپوزیت، قبل از شروع فرآیند بتن ریزی، باید به خوبی به روغن قالب‌بندی و یا گازوئیل آغشته شود، تا غشا روغنی بر روی سطح آن ایجاد شود. این امر باعث می شود تا عملیات قالب برداری پس از سفت شدن بتن به خوبی انجام شود.
سقف‌های کامپوزیت دارای مزایای بسیار زیادی هستند که از مهم‌ترین آنها میتوان به موارد زیر اشاره کرد.
البته دقت داشته باشید که این موارد به نحوه اجرا کلی و همچنین قالب‌بندی سقف کامپوزیت نیز بستگی دارد. همچنین از معایب این سقف‌ها، میتوان به موارد زیر اشاره کرد.

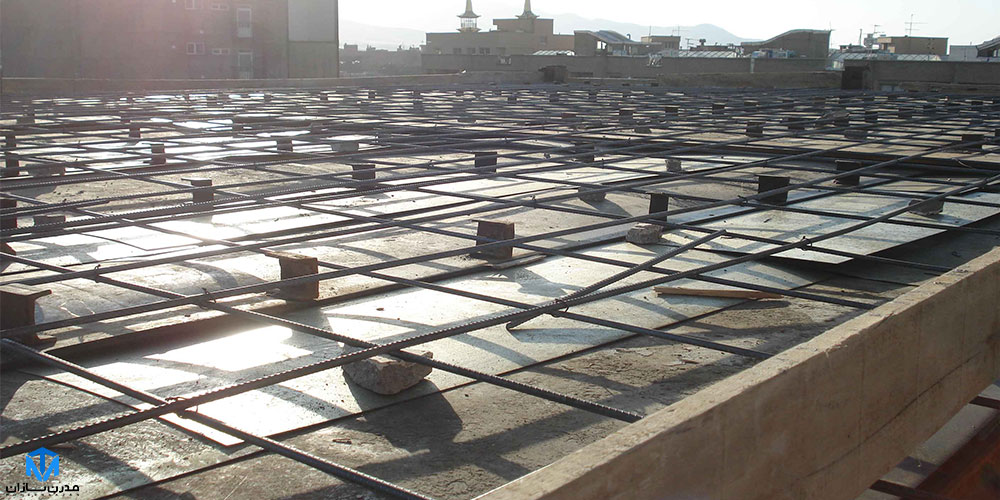

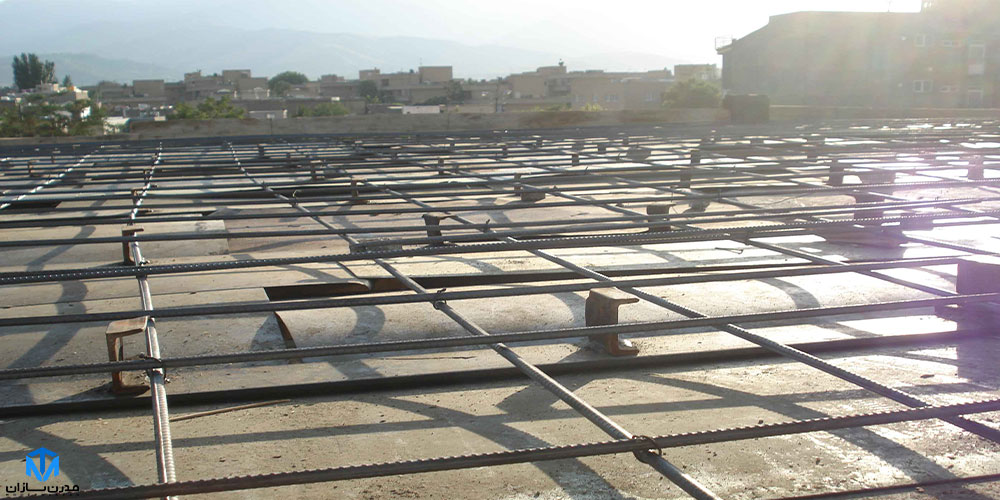

قالب‌بندی سقف کامپوزیت یکی از مهم‌ترین مراحل در عملیات ساخت این نوع از سقف ها می باشد، به همین دلیل، در زمان اجرا آن باید دقت بسیار زیادی داشته باشید. یکی از مهم‌ترین نکات برای قالب‌بندی سقف کامپوزیت، رعایت فاصله های بین تراش ها می باشد که نباید بیشتر از ۶۰ الی ۷۰ سانتی متر باشند. در غیر این صورت، بر اثر وزن بالای بتن، ممکن است سقف به اصطلاح شکم دهد و پایین بیاید. همچنین تمامی درز های بین قالب ها باید با استفاده از قطعات مخصوصی پوشانده شوند تا از خروج شیره بتن جلوگیری کنند. اگر برای قالب‌بندی از قالب های چوبی استفاده می کنید، باید بر روی آنها عایقی با استفاده از نایلون ایجاد کنید تا چوب، شیره بتن را به خود جذب نکند. این امر میتواند برای درز بندی قالب ها نیز بسیار موثر باشد. البته باید دقت داشته باشید که این نایلون نباید برش گیر ها و بال های فوقانی تیرها را بپوشاند، زیرا این امر میتواند باعث جلوگیری از چسبیدن بتن به فولاد شود. میلگردهای استفاده شده برای عملیات آرماتوربندی، باید فاصله لازم را با قالب ها داشته باشند و همچنین فاقد هرگونه خم و اعوجاج باشند. فاصله قالب ها از یکدیگر باید به قدری باشد که بتن ضخامت کافی را بتواند به دست بیاورد. همچنین در هنگام روغن کاری قالب ها، باید دقت داشته باشید که میزان روغن استفاده شده برای این امر، نباید به قدری باشد که از روی بدنه قالب ها چکه کند. در نهایت، فرایند قالب برداری باید در زمانی انجام شود که بتن به اندازه کافی سخت شده باشد. البته باید دقت داشته باشید که این عملیات، نباید به نحوی انجام شود که به بدنه بتن آسیبی برساند.
قالب های چوبی به دلیل در دسترس بودن، وزن کم و همچنین قیمت کمتر نسبت به سایر انوع قالب‌بندی، بیشتر برای ساخت سقف های کامپوزیت استفاده می شوند. البته باید دقت داشته باشید که این نوع از قالب ها باید کاملا صاف، بدون پیچ و تاب، سالم و بدون گره باشند. ضخامت قالب برای سطوح زیرین، باید ۳ سانتی متر و برای قالب های سطوح قائم باید ۵.۲ سانتی متر باشد. البته در اکثر موارد، ضخامت مورد نیاز برای تخته‌های قالب‌ها در نقشه ذکر می‌شود و باید از قالب‌های با همان اندازه استفاده کنید.
