یکی از متداول‌ترین روش‌ها برای قالب‌بندی ستون، قالب مدولار ستون است. این نوع قالب در دسته قالب‌های فلزی قرار می‌گیرد. از آنجایی که قالب مدولار ستون هم در ساختمان‌های کوچک و هم بزرگ قابل استفاده و پیاده‌سازی هستند، در صنعت ساختمان‌سازی به وفور استفاده می شود. ما در این مقاله قصد داریم بیشتر با نوع قالب فلزی مدولار که برای قالب بندی ستون استفاده می شود، ویژگی‌ها و مزایای آن آشنا شویم. پس با مدرن سازان همراه باشید.
قالب مدولار فلزی چیست؟
پانل های قالب مدولار فلزی از یک ورق فلزی از جنس فولاد است. این ورق با ضخامت ۳ میلی‌متر، از تسمه سخت کننده قالب و ۴ تسمه که لبه‌های آن‌ها سوراخ شده، تشکیل شده است. تسمه‌ها برای تقویت و اتصال قسمت‌های مختلف قالب و پشت‌بندها به همدیگر می‌شوند. همچنین در حالت استاندار باید سوراخ کنار لبه‌ها تسمه در فاصله مشخصی از هم باشند. این سوراخ‌ها به دوشکل لوبیایی یا ستاره‌ای هستند.
انواع قالب مدولار فلزی
قالب‌های مدولار فلزی بسته به نوع کاربرد و ارتفاع و ابعاد خود انواع مختلفی دارند.
- قالب با مقطع دایره ای
- قالب ستون
- قالب پله
- قالب تسمه ای (جوشی)
- قالب فلزی بتن کنج
- قالب دیوار
- قالب قوسی
- قالب لبه خم دوبل (پرسی)
تا اینجا با انواع قالب فلزی مدولار آشنا شدیم. در ادامه به تفصیل در مورد قالب مدولار فلزی برای قالب‌گیری ستون صحبت می‌کنیم.
قالب مدولار ستون چیست؟

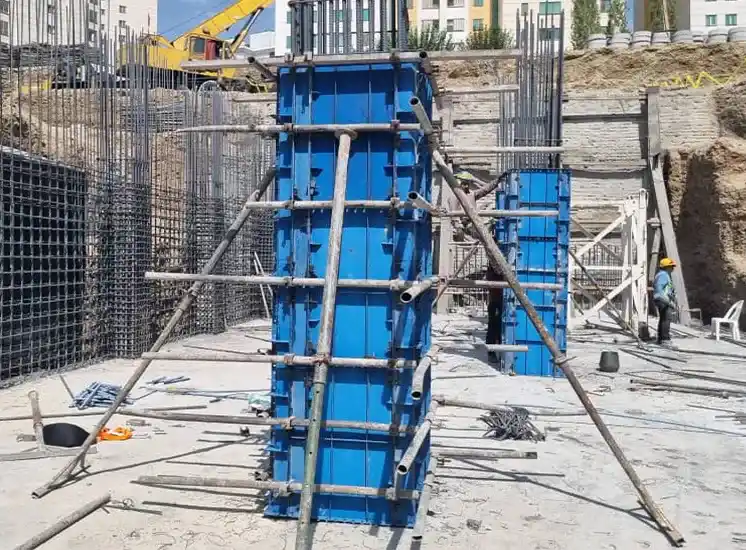

از ترکیب پنل‌های مسطح، کنج های بیرونی و اتصالات قالب بندی مانند پین و گوه فلزی قالب مدولار ستون ساخته می‌شوند. این قالب های فلزی در ابعاد و ارتفاع‌های مختلف برای انواع ستون‌ها تولید می‌شوند. معمولا سطح مقطع این قالب‌ها گرد یا چهار گوش هستند.
نحوه اجرا قالب مدولار ستون چگونه است؟

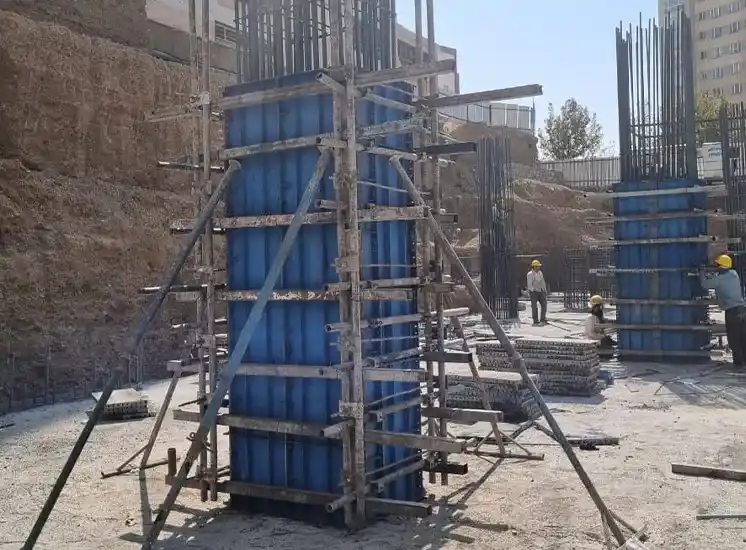

ابتدا پنل‌های مدولار قالب فلزی را توسط پین و گوه به هم وصل می‌کنیم. سپس برای عمودی نگه داشتن سازه و تحمل فشار بتن ، از گونیا لوله‌ای یا ناودونی استفاده می‌شود. برای ستون‌های با ابعاد کمتر از ۶۰ در ۶۰ سانتیمتر از گونیا لوله‌ای با گیره کوتاه و برای ابعاد بیشتر، گونیا ناودونی با گیره بلند بسته می‌شود. در انتها فضایی برای وصل کردن ســکوی بتــن ریــزی در بالای قالــب ایجاد می‌کنند. همچنین برای محکم‌تر شدن اتصالات پنل‌ها می‌توان از بست‌های قورباغه‌ای استفاده کرد.
مزایا قالب مدولار ستون
- دارای مقاومت زیاد در برابر فشارهای زیاد بتن
- دارای ابعاد و ارتفاع متنوع که باعث ساخت انوع ستون‌ها در ابعاد و اشکال مختلف می‌شود.
- امکان قالب‌بندی توسط افراد غیر متخصص
- قابلیت استفاده در انواع سازه‌‌ها و ساختمان‌ها
- اجرای سریع و آسان نسبت به سایر قالب‌ها که سبب افزایش سرعت اجرای پروژه می‌شود.
- دارای طول عمر زیاد و تعمیر و نگهداری آسان
- امکان تعمیر در صورت بروز مشکل
- دارای ایمنی بالا در زمان بتن‌ریزی و اجرا
- به وجود آمدن سطح سیقلی در لایه بیرونی بتن
- حمل و نقل آسان و راحت
- مقرون به صرفه بودن به دلیل عمر طولانی با امکان تعمیر و امکان استفاده چند باره
- سازگار با محیط زیست به علت تولید کمترین ضایعات در هنگام اجرا
ابعاد و اندازه قالب مدولار ستون

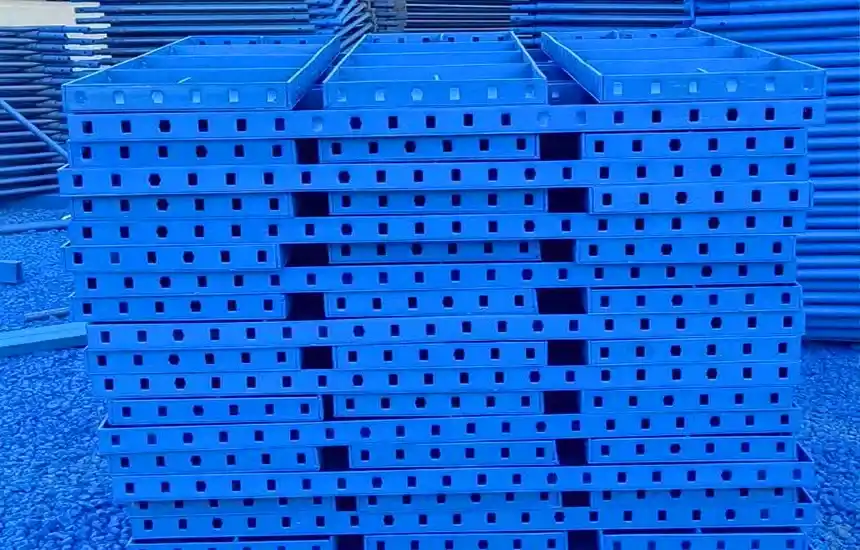

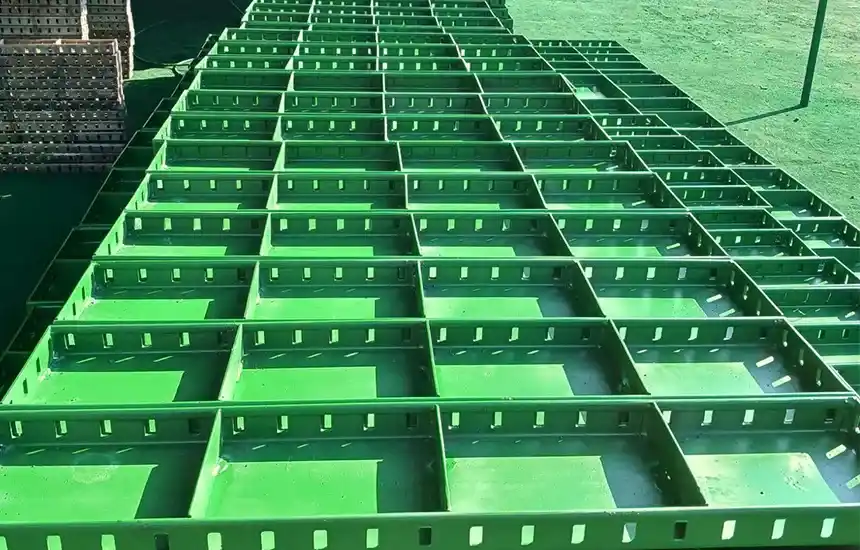

عرض پنل های استاندارد قالب های مدولار ، مقادیر ۱۰ تا ۵۰ سانتیمتر که ضریبی از ۵ تولید می‌شود و طول آن‌ها ۱۰۰، ۱۵۰ و ۲۰۰ سانتیمتر است. این قالب‌ها بسته به نوع لبه (لبه خم، تسمه‌ای لبه ۵ و تسمه‌ای لبه ۶)، عرض و طول آن وزن‌های متفاوتی دارد. به عنوان نمونه یک قالب مدولار فلزی لبه خم در ابعاد ۱۰۰*۱۰ سانتیمتر، ۶/۵ کیلوگرم وزن دارد.
این این پنل ها که تشکیل دهنده قالب مدولار ستون هستند می شود ستون های در ابعاد و اندازه های مختلف قالب بندی کرد.
تجهیزات جانبی قالب مدولار فلزی ستون
قالب مدولار فلزی برای اتصال اجزای خود، مقاوم‌سازی و مهار‌بندی نیاز به تجهیزات جانبی دارد. در این بخش قصد داریم انواع تجهیزات جانبی مورد نیاز را برای این نوع قالب با هم بررسی کنیم.
قالب فلزی کنج
برای وصل کردن قالب‌ها به همدیگر در جهت‌های مختلف از کنج کناری قالب کمک می‌گیریم. این کار توسط پین و گوه انجام می‌شود. به بیان‌دیگر قالب چهار طرف ستون به دور قالب بیرونی سازه به وسیله این کنج کناری‌ها به هم وصل می‌شوند. کنج کناری قالب در سه سایز مختلف ۵*۵، ۱۰*۱۰ و ۵*۱۰ سانتیمتر وجود دارد.
پین و گوه
پین و گوه همانند دو مفصل به هم جفت شده است که برای اتصال پنل های فلزی مدولار به همدیگر استفاده می‌شود. سایز استاندارد این اتصالات چهار یا پنج میلی‌متر است.
بست قورباغه‌ای (کلمپس)
برای محکم‌سازی و افزایش مقاومت اتصالات از بست قورباغه‌ای استفاده می‌شود. در جاهیی که فشار بتن زیاد است به جای پین و گوه از بست قورباغه ای استفاده می شود.
گیره قالب بندی
گیره قالب بندی در فرآیند قالب بندی ستون های فلزی برای اتصال قید لوله ای به بدنه قالب مورد استفاده قرار می گیرد. این گیره در دو نوع بلند و متوسط تولید می شوند. ضخامت ورق گیره قالب بندی ۴ میل و ۵ میا است.
سولجر قالب بندی
زمانی که ستون بتنی با استفاده از قالب مدولار ستون قالب بندی می شود، در ستون هایی که ابعاد بزرگ تری دارند و فشار بتن زیاد است از سولجر برای مهار آن استفاده می شود. در کل زمانی که سازه ارتفاع یا وزن زیادی دارد، از سولجر استفاده می‌شود. سولجر به عنوان عضو باربر در سازه قرار می‌گیرد. سولجر به عنوان پشتی عمودی و شمع پشتیبانی به علت وزن کم استفاده می‌شود. این کار باعث می‌شود مقاومت قالب ستون در مقابله فشارهای وارده بر خود زیاد شود. از دیگر کاربرد‌های این پشت‌بند می‌توان برای مواقعی که قالب‌ها به مراتب تکرار می‌شوند و باز و بسته کردن قطعات زمان و انرژی زیادی را می‌طلبد، اشاره کرد. انواع سولجر در ابعاد طول و عرض ۱۵ سانتیمتر با ارتفاع‌های مختلف ۱۰۰،۱۵۰، ۲۰۰،۲۵۰ و ۳۰۰ سانتیمتر ساخته می‌شوند.
جمع بندی
در این مقاله با قالب مدولار ستون آشنا شدیم و در ادامه در مورد مزایا، نحوه اجرا و تجهیزات جانبی آن صحبت کردیم. همان طور که گفتیم از آنجایی که از قالب مدولار فلزی می‌توان چندین بار استفاده کرد و عمر طولانی نسبت به سایر قالب‌های موجود دارند، مقرون به صرفه هستند. اما این امر مستلزم این است که قالب مدولار ستون استفاده شده کیفیت مطلوب و حداقل استاندارهای لازم را داشته باشد. شرکت مدرن سازان با تجربه سه دهه در تولید انواع تجهیزات قالب فلزی بتن در خدمت شماست. کافیست برای مشاوره لازم و کسب اطلاعات بیشتر با کارشناسان واحد فروش ما تماس حاصل کنید.
