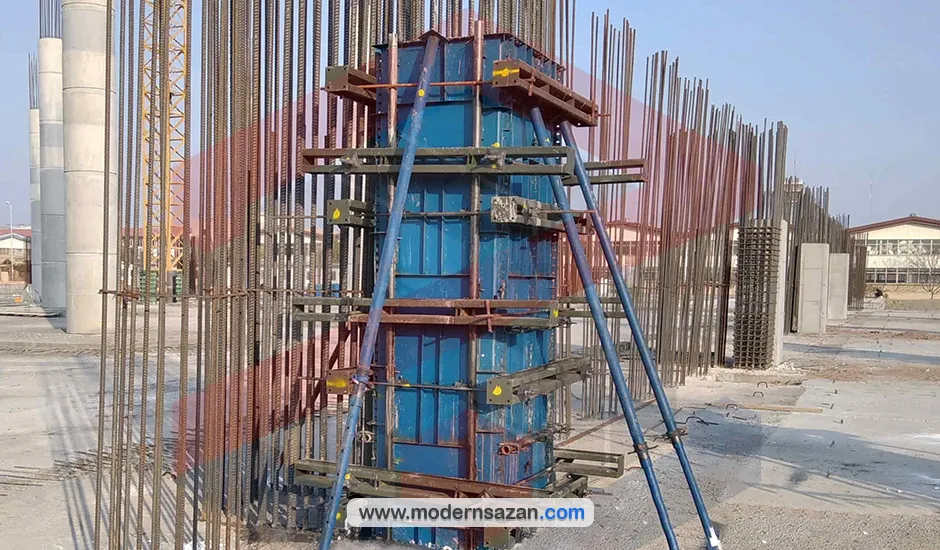

قالب بندی ستون فرآیندی است که در آن از قالب‌های مختلفی برای ایجاد و شکل‌دهی به ستون‌های بتنی استفاده می‌شود. این قالب‌ها معمولاً از جنس فلزی، پلاستیکی و همچنین چوبی هستند و به طور موقت برای نگه‌داشتن بتن تا زمان سخت شدن و شکل‌گیری استفاده می‌شوند. انتخاب قالب فلزی قالب‌بندی صحیح و دقیق ستونها اهمیت زیادی دارد زیرا به مقاومت و استحکام نهایی سازه کمک می‌کند. برای قالب بندی ستون نیاز است محاسبه دقیقی از تعداد قالب و اتصالات قالب بندی برای اجرای پروژه داشته باشید.
برای مشخص کردن قالب بتن و اتصالات مورد نیاز، معمولاً از نقشه آرماتور بندی و اجرای پروژه استفاده می‌شود. در این نقشه ها ابعاد و اندازه ستون به طور دقیق مشخص می‌شود که میتوان از آن برای محاسبه تعداد قالب مورد نیاز برای قالب بندی استفاده کرد. توجه داشته باشید که محاسبه قالب‌بندی برای هر بخش از ساخت و ساز می‌تواند متفاوت باشد. به عنوان مثال، قالب‌بندی ستونها و تیرهای طبقه اول ممکن است با طبقه پنجم متفاوت باشد و به قالب‌های مختلفی نیاز داشته باشد.
ابعاد و ارتفاع ستون را وارد کنید و «پردازش» را بزنید تا بهینه‌ترین ترکیب‌های قالب‌بندی، وزن، لیست قطعات و نقشه‌های اجرایی ترسیم شوند.
انتخاب سایز مناسب پنل‌ها و کنج‌ها در قالب‌بندی ستون‌های مربعی و مستطیلی، مستقیماً بر هزینه تجهیز کارگاه و کیفیت نمای اکسپوز بتن تأثیر می‌گذارد. استفاده از قالب‌های خرد و غیر استاندارد باعث افزایش درزهای بتن‌ریزی، نشت شیره بتن و در نهایت «کرمو شدن» سطح ستون می‌گردد.
هسته محاسباتی مدرن‌سازان با آنالیز ابعاد ستون شما، بهینه‌ترین ترکیب از پنل‌های استاندارد و کنج‌های بیرونی را شبیه‌سازی می‌کند تا ضمن کاهش درزها، کمترین وزن ممکن را برای جابجایی در کارگاه به همراه داشته باشد.
برای دریافت مشاوره رایگان و لیست قیمت روز تجهیزات قالب‌بندی، با مهندسین فروش مدرن‌سازان تماس بگیرید.

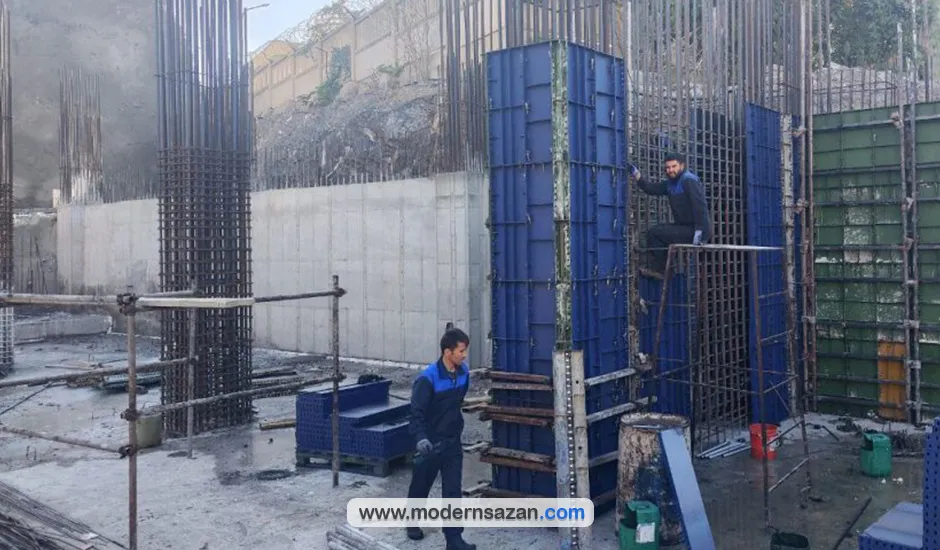

بر اساس نقشه اجرایی ساختمان، هر طبقه دارای ابعاد و اندازه‌های متفاوتی برای ستون است. به عنوان مثال، ممکن است در طبقه اول ابعاد ستون بزرگتر از طبقه اخر باشد. این تفاوت‌ها به دلیل باربری هر طبقه است که در طبقه اول میزان فشار زیادی بر روی ستون وارد می‌شود. برای مشاهده ابعاد دقیق هر ستون در هر طبقه، باید نقشه ساختمان را مورد بررسی قرار داد و جزئیات دقیقی از ابعاد و موقعیت ستونها بدست آورد. استفاده از نقشه در محاسبه تعداد قالب‌ها برای قالب بندی بسیار مهم است و بدون استفاده از آن تعیین ابعاد دقیق ستونها مطمئنا دشوار خواهد بود. بعد از بررسی های لازم میتوان برآورد کاملی از قالب و اتصالات مورد نیاز برای قالب بندی داشت و طبق لیست تهیه شده اقدام به خرید قالب بتن کرد.

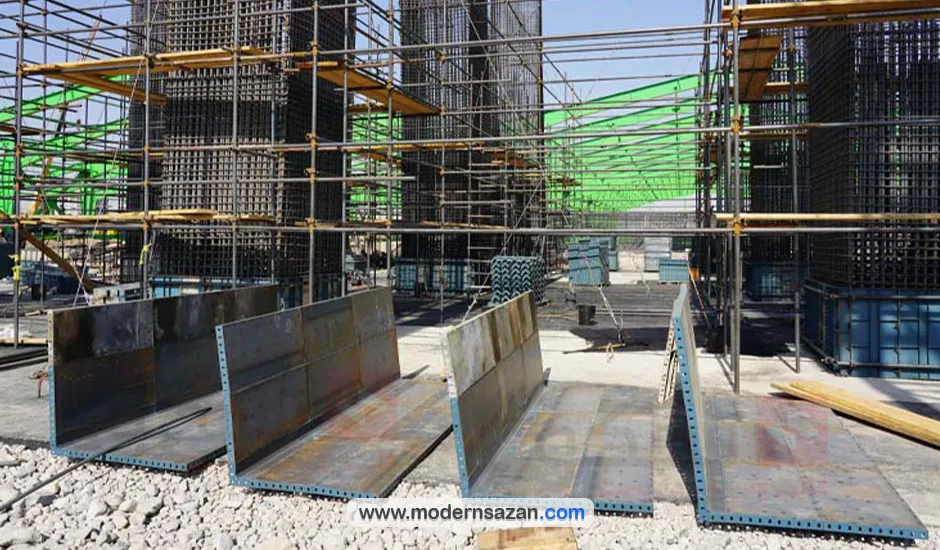

از اساسی ترین تجهیزات مورد نیاز برای قالب بندی میتوان به قالب بتن و کنج کناری قالب اشاره کرد. که به همراه پین و گوه به یکدیگر متصل می‌شوند. انوع قالب‌های بتن دارای طول ۱ الی ۲ متری و ابعاد عرضی ۱۰، ۱۵ ،۲۰، ۲۵، ۳۰، ۳۵، ۴۰، ۴۵ و ۵۰ سانتی متری می‌باشند. کنج‌های مدولار خارجی نیز برای قالب بندی ستون مورد استفاده قرار می‌گیرد و دارای ارتفاع ۱ و ۱٫۵ متر در ابعاد ۵*۵، ۵*۱۰ و ۱۰*۱۰ سانتی‌متر هستند. تمامی این تجهیزات به همراه پین و گوه در قالب بندی ستون استفاده می‌شوند. انتخاب ابعاد قالب هنگام خرید بستگی به نیاز های پروژه دارد، که می توان با توجه به آن بهترین مورد را انتخاب کرد.
ستونها دارای ابعاد و اندازه مختلفی هستند که برای قالب بندی آنها ابعاد مورد نظر را باید برای اجرای ستون انتخاب کرد. با وجود کنج‌های مدولار در اندازه ۵ و ۱۰ سانتی میتوان قالب بندی ستون را با قالب‌های مختلفی انجام داد که در زیر قالب بندی ستون با استفاده از انواع قالب‌های بتن و کنج را بررسی می‌کنیم. با انتخاب هرکدام از این قالب‌ها میتوان قالب بندی ستون را در اندازه مربوطه انجام داد. پس به این مورد توجه داشته باشید حتما.
قالب بندی ستون ۳۰*۳۰ با ۱۲ عدد قالب ۱۵*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰.
قالب بندی ستون ۳۰*۳۰ با ۱۲ عدد قالب ۲۰*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری.
قالب بندی ستون ۳۰*۳۰ با ۱۲ عدد قالب ۳۰*۱۰۰ به همراه ۸ عدد نبشی صفر ۱.۵ متری.
قالب بندی ستون ۳۵*۳۵ با ۱۲ عدد قالب ۲۰*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۳۵*۳۵ با ۱۲ عدد قالب ۲۵*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۳۵*۳۵ با ۱۲ عدد قالب ۳۵*۱۰۰ به همراه ۸ عدد نبشی صفر ۱.۵ متری
قالب بندی ستون ۴۰*۴۰ با ۱۲ عدد قالب ۲۰*۱۰۰ به همراه ۸ عدد کنج ۱۰*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۴۰*۴۰ با ۱۲ عدد قالب ۲۵*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۴۰*۴۰ با ۱۲ عدد قالب ۳۰*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۴۰*۴۰ با ۱۲ عدد قالب ۴۰*۱۰۰ به همراه ۸ عدد نبشی صفر ۱.۵ متری
قالب بندی ستون ۴۵*۴۵ با ۱۲ عدد قالب ۲۵*۱۰۰ به همراه ۸ عدد کنج ۱۰*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۴۵*۴۵ با ۱۲ عدد قالب ۳۰*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۴۵*۴۵ با ۱۲ عدد قالب ۳۵*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۴۵*۴۵ با ۱۲ عدد قالب ۴۵*۱۰۰ به همراه ۸ عدد نبشی صفر ۱.۵ متری
قالب بندی ستون ۵۰*۵۰ با ۱۲ عدد قالب ۳۰*۱۰۰ به همراه ۸ عدد کنج ۱۰*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۰*۵۰ با ۱۲ عدد قالب ۳۵*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۰*۵۰ با ۱۲ عدد قالب ۴۰*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۰*۵۰ با ۱۲ عدد قالب ۵۰*۱۰۰ به همراه ۸ عدد نبشی صفر ۱.۵ متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۳۵*۱۰۰ به همراه ۸ عدد کنج ۱۰*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۴۰*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۴۵*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۵۰*۱۰۰ به همراه ۴ عدد کنج ۵*۵*۱۵۰ و ۴ عدد نبشی صفر ۱.۵ متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۴۰*۱۰۰ به همراه ۸ عدد کنج ۱۰*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۴۵*۱۰۰ به همراه ۸ عدد کنج ۵*۱۰*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۵۰*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۱۲ عدد قالب ۵۰*۱۰۰ به همراه ۸ عدد کنج ۵*۵*۱۵۰ سانتی‌متری
قالب بندی ستون ۵۵*۵۵ با ۲۴ عدد قالب ۳۰*۱۰۰ به همراه ۸ عدد نبشی صفر ۱.۵ متری
قالب بندی ستون دایره‌ای یا گرد معمولا با استفاده از قالب‌های خاص انجام می‌شود که دارای شکل گرد و منحنی هستند. تولید این قالب‌ها وابسته به اندازه ستون به صورت خاص انجام می‌شود. این قالب‌ها در ارتفاع استاندارد از دو نیم دایره یک تیکه تشکیل می‌شوند که برای اتصال آنها از پین و گوه استفاده می‌شود. تنها راه اجرای این نوع ستونها برعکس ستون‌های مقطع مربع و مستطیلی شکل استفاده از قالب خاص دایره‌ای است و برای اجرای و قالب بندی باید از این قالب‌ها استفاده کرد. با ارئه نقشه پروژه می‌توانید بر اساس ابعاد ستون قالب خاص گرد را سفارش و آن را تهیه کنید.
اگر ارتفاع ستون، دیوار، شناژ قائم، دال سقف و تیر مورد نظر شما، بیش از ده متر و تا بیست متر باشد، به ازای هر متر مازاد بر ده متر، ۳% به بهای ردیف های مربوطه اضافه می شود. به طور مثال، این اضافه بها برای متر اول مازاد بر ده متر، سه درصد، برای متر دوم، ۶%، برای متر سوم، ۹% و به همین ترتیب برای ارتفاع های بیشتر و تا بیست متر اعمال می شود. به طور مثال، اگر ارتفاع ستون شما ۱۸٫۴۰ متر باشد، برای محاسبه قالب‌بندی ستون آن باید به روش زیر عمل کنید.
۰٫۲۵۲=((۰٫۰۳)*۱۸٫۴۰-۱۰)
با توجه به فرمول بالا، ۲۵٫۲ درصد به بهای ردیف اول و برای تمامی سطح قالب‌بندی از ابتدا تا ارتفاع ۱۸٫۴۰ متر پرداخت می‌شود. در محاسبه قالب‌بندی ستون باید به محاسبه متره ستون توجه داشته باشید که قالب‌بندی در ارتفاع‌های مختلف فقط با یک آیتم محاسبه می‌شود. یعنی اگر ارتفاع دیوار ۸ متر باشد، کل سطح دیوار با آیتم ۰۶۰۲۰۴ منظور می‌شود. همچنین برای افزایش مقاومت قالب‌ها، از پشت‌بندها نیز استفاده می‌کنند که تعداد آنها و محل قرار گیری تک تک این تجهیزات باید در هنگام محاسبه قالب‌بندی ستون تعیین شود

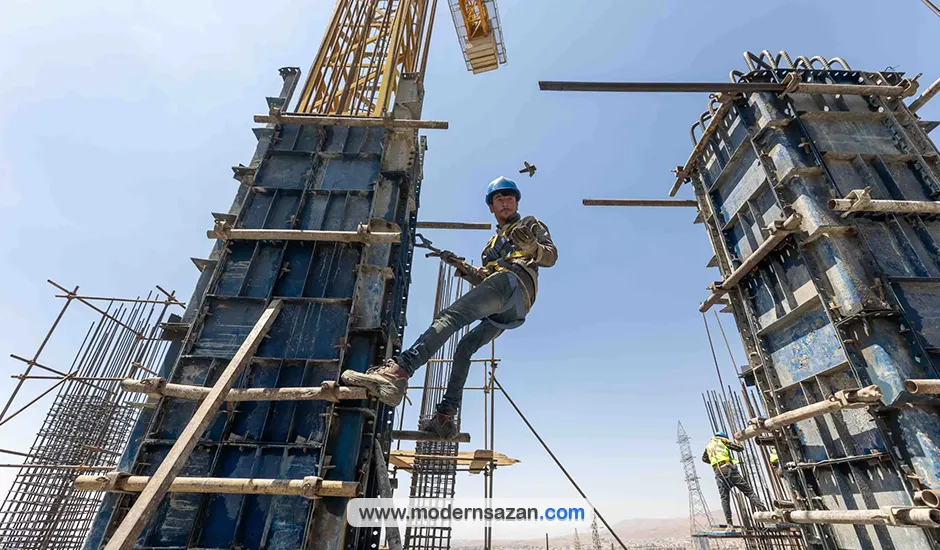

اولین نکته مهمی که در قالب بندی ستون وجود دارد، انتخاب تجهیزات قالب بندی با کیفیت است. انتخاب قالب‌های با کیفیت بالا و متناسب با نیاز پروژه، مانع از انحراف و انحنای ستون رو به بیرون در حین بتن‌ریزی می‌شود. از نکات مهم بعد اجرای ستون و قرار دادن قالب ها در کنار هم میتوان به مهار بندی آن اشاره کرد. مهار بندی ستونها در ارتفاع‌های بلند تضمین کننده مقاومت بالایی آن است که مانع افت مقاومت قالب ها می‌شود.برای مهر بندی ستون معمولا از قیدهای لوله‌ای استفاده می‌شود تا ستون شما تابیدگی پیدا نکند. بررسی قالب‌ها و ستونها در حین بتن‌ریزی و شاقول کردن آنها پس از اتمام کار، از دیگر نکات مهمی است که نباید نادیده گرفته شود.
در صورتی که مهندس نقشه‌کش، در محاسبه قالب‌بندی ستون به هر دلیلی از ستون‌های مستطیل به جای مربعی استفاده کند، توصیه می‌شود که اختلاف ابعاد اضلاع ستون، مشهود باشد. به عنوان مثال، ابعادی مثل ۵۰*۴۵ یا ۵۰*۴۰ سانتی‌متر که با هم اختلاف کمی دارند، حدالامکان استفاده نشود، زیرا تشخیص مستطیل بودن این قبیل از ستونها در نقشه پلات شده آسان نیست.
در ادامه این مقاله به نحوه محاسبه قالب‌بندی ستون و نکات مهم آن اشاره کردیم و به مراحل قالب بندی و تجهیزات مورد نیاز برای انجام این فرآیند پرداختیم. قبل از خرید قالب بتن بهتر است به تمامی بخش های پروژه توجه سپس نوع مناسب و پرکاربرد آن را تهیه کنید. برای خرید این تجهیزات همچنین می‌توانید با مشاوران و کارشناسان واحد فروش محصولات مدرن سازان تماس بگیرید تا شما را به شکل کامل تری همراهی بکنند. بهتر است قبل از اجرای پروژه برآورد کاملی از تجیزات قالب بندی و هزینه های مربوط به اجرای پروژه قبل از اجرا انجام شود. برای دریافت اطلاعات بیشتر و همراهی در مراحل خرید با کارشناسان مدرن سازان در تماس باشید.
سلام و عرض ادب.
شما فرمودید که اگر در پلان ستون ریزی مثلا ۳ تیپ C1 داشتیم میتوانیم با هم قالب بندی را متره کنیم. در حالی که در فرمولی که ارائه کردید ارتفاع تیرهای متصل به این ستون ها هم مهمه. در واقع مثلا فرض کنید در محور A1 وÀ۲ و À۳ ما از ستون تیپ C1 داریم. آیا میتوان برای یکی قالب بندی را انجام دهیم و در ۳ ضرب کنیم؟
سوالی که پیش می آید این است که تیرهایی که در این محور ها هستند متفاوت است و به نظر بنده باید برای هر محور جداگانه حساب کرد.
