جک سقفی ۵ متری یکی از مدلهای بلند مورد استفاده در زیرسازی سقف است؛ اما عدد ۵ متر، طول اسمی آن را نشان می‌دهد و با ارتفاع مفید یکسان نیست. در این صفحه فقط مشخصات فنی، وزن، ارتفاع بازشدن و محدودیت‌های مدل ۵ متری بررسی شده است. برای مشاهده انواع، قیمت روز و ثبت سفارش، به صفحه «قیمت و خرید جک سقفی» مراجعه کنید.
در مدل متداول جک سقفی ۵ متری، لوله مادگی حدود ۲ متر و لوله نری حدود ۳ متر طول دارد. بخشی از لوله نری باید همیشه داخل مادگی باقی بماند؛ زیرا این همپوشانی برای حفظ پایداری ضروری است.
با حداقل ۵۰ سانتی‌متر همپوشانی، ارتفاع باز شدن تقریبی جک حدود ۴.۵ متر است. ارتفاع مجاز نهایی باید با توجه به مشخصات جک، بار سقف، چیدمان پایه‌ها و نظر مسئول فنی پروژه تعیین شود.
مدل ۵ متری مدرنسازان در دو گروه سبک و سنگین قابل بررسی است. تفاوت اصلی این دو مدل به ضخامت لوله و وزن نهایی مربوط می‌شود. جدول زیر مشخصات فنی مدلهای ۵ متری عرضه‌شده توسط مدرنسازان را نشان می‌دهد. این مشخصات باید هنگام سفارش در پیش‌فاکتور نهایی کنترل شوند.
وزن واقعی ممکن است با توجه به سرجک، رزوه و جزئیات ساخت تغییر کند. وزن و مشخصات قطعات باید در پیش‌فاکتور ثبت شوند و خرید فقط براساس عنوان «سبک» یا «سنگین» انجام نشود.
این مدل برای قسمت‌هایی بررسی می‌شود که ارتفاع زیر سقف از محدوده کار جک‌های ۴ و ۴.۵ متری بیشتر است. سالن‌ها، سوله‌ها، پارکینگ‌ها و بخش‌های مرتفع پروژه‌های ساختمانی می‌توانند از موارد استفاده آن باشند؛ البته نوع سازه به‌تنهایی برای تأیید کافی نیست.
ارتفاع باید از سطح استقرار کفی تا زیر تیر یا قالب اندازه‌گیری شود. نوع سقف، ضخامت بتن، ابعاد تیرها و تعداد نقاط اتکا نیز مهم‌اند. اگر جک کوتاه‌تر ارتفاع موردنیاز را پوشش می‌دهد، استفاده از مدل ۵ متری فقط وزن و دشواری حمل را بیشتر می‌کند.
مدل ۵ متری نباید صرفاً برای رسیدن به ارتفاع کامل ۵ متر انتخاب شود. کاهش همپوشانی و افزایش طول آزاد جک احتمال حرکت جانبی و کمانش را بیشتر می‌کند. در چنین شرایطی، داربست مثلثی یا سیستم زیرسازی مهندسی‌شده ممکن است مناسب‌تر باشد.
برای سقف‌های سنگین، دال‌های ضخیم و نقاط دارای بار متمرکز نیز نوع زیرسازی باید با محاسبه انتخاب شود. وضعیت بستر، فاصله پایه‌ها و مهاربندی در تصمیم نهایی مؤثر هستند.
تفاوت مدل سبک و سنگین فقط در وزن نیست. ضخامت لوله، کیفیت جوش، سلامت رزوه و مقدار بازشدن جک نیز بر عملکرد اثر می‌گذارند. مدل سنگین لوله ضخیم‌تر و وزن بیشتری دارد؛ اما ظرفیت آن در تمام ارتفاع‌ها ثابت نیست.
برای انتخاب، نوع سقف، ارتفاع زیر بتن، تعداد جک و روش مهاربندی را به واحد فروش اعلام کنید. اگر پروژه نقشه زیرسازی دارد، انتخاب جک باید با همان نقشه هماهنگ باشد.
ظرفیت باربری جک سقفی ۵ متری ثابت نیست. با افزایش بازشدگی، طول آزاد بیشتر و مقاومت در برابر کمانش کمتر می‌شود. ضخامت لولهها، میزان همپوشانی، شاقول‌بودن جک، کیفیت جوش، سلامت رزوه و نحوه مهاربندی نیز مؤثر هستند.
فاصله جکها باید براساس بار سقف تعیین شود. اعلام ظرفیت بدون مشخص‌کردن ارتفاع بازشدن، شرایط آزمایش و نحوه نصب، برای تصمیم خرید کافی نیست. چیدمان سقف‌های سنگین یا مرتفع باید توسط مسئول پروژه بررسی شود.
انتخاب این مدل‌ها باید براساس ارتفاع مفید انجام شود. با حدود ۵۰ سانتی‌متر همپوشانی، جک ۴ متری تقریباً تا ۳.۵ متر، مدل ۴.۵ متری تا ۴ متر و مدل ۵ متری تا ۴.۵ متر باز می‌شود.
اگر مدل کوتاه‌تر ارتفاع پروژه را پوشش می‌دهد، معمولاً حمل و نصب آسان‌تری دارد. برای ارتفاع خارج از محدوده مفید مدل ۵ متری باید سیستم زیرسازی دیگری بررسی شود.
کفی جک باید روی سطح تراز و مقاوم قرار گیرد و نباید مستقیماً روی خاک سست یا بتن تازه نصب شود. روی بستر خاکی از تخته زیرپایی یا صفحه توزیع بار مناسب استفاده کنید.

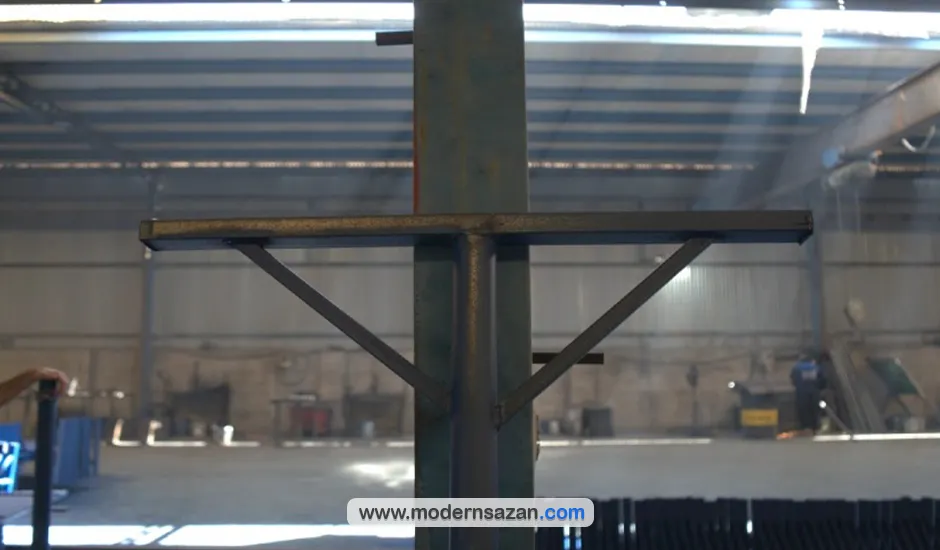

جکها باید شاقول باشند و تیر در مرکز سرجک قرار گیرد. تعداد و محل کمرکش‌ها و مهاربندهای جانبی باید متناسب با چیدمان پروژه تعیین شود.
پیش از استفاده، لولهها، جوش‌ها، رزوه، مهره و پین بررسی شوند. قطعات دارای تاب‌خوردگی، خوردگی یا آسیب از چرخه مصرف خارج شوند. پس از کار نیز بتن چسبیده پاک و جکها درست انبار شوند.
برای مقایسه پیشنهاد فروشندگان، فقط قیمت هر کیلوگرم یا عنوان سبک و سنگین را در نظر نگیرید.
ثبت این اطلاعات، مقایسه پیشنهادها و کنترل محصول هنگام تحویل را آسان‌تر می‌کند. در صورت نامشخص‌بودن شرایط سقف، نقشه یا اطلاعات اجرایی پروژه ارسال شود.
قیمت نهایی مدل ۵ متری به وزن واقعی، ضخامت لولهها، نوع سرجک، مشخصات رزوه، تعداد سفارش و قیمت روز فولاد بستگی دارد. برای مشاهده قیمت‌های به‌روز مدل سبک و سنگین و دریافت پیش‌فاکتور رسمی، به صفحه لیست قیمت و خرید جک سقفی مراجعه کنید.
برای انتخاب جک سقفی ۵ متری، ارتفاع دقیق زیر سقف، نوع سازه، تعداد موردنیاز و مشخصات اجرایی پروژه را برای کارشناسان مدرنسازان ارسال کنید. پس از بررسی اطلاعات، مدل مناسب و مشخصات فنی قابل درج در پیش‌فاکتور پیشنهاد می‌شود تا سفارش براساس نیاز واقعی پروژه ثبت شود.
پنج متر طول اسمی جک است. برای حفظ پایداری باید بخشی از لوله نری داخل مادگی باقی بماند؛ بنابراین ارتفاع بازشدن تقریبی با ۵۰ سانتی‌متر همپوشانی حدود ۴.۵ متر است.
انتخاب آن برای سقف ۵ متری نباید بدون بررسی فنی انجام شود. در این ارتفاع ممکن است داربست مثلثی یا سیستم زیرسازی مهندسی‌شده گزینه مناسب‌تری باشد.
در مدلهای متداول مدرنسازان، وزن تقریبی مدل سبک حدود ۱۸ کیلوگرم و مدل سنگین حدود ۲۱ کیلوگرم است. وزن نهایی باید براساس مشخصات سفارش کنترل شود.
هیچکدام برای تمام پروژهها برتری مطلق ندارند. انتخاب باید براساس ارتفاع بازشده، وزن سقف، فاصله جکها و نحوه مهاربندی انجام شود.
ظرفیت باربری به میزان بازشدن، مشخصات لولهها، همپوشانی، نحوه نصب و شرایط مهاربندی وابسته است. بدون مشخصشدن این عوامل نمیتوان یک ظرفیت ثابت و قابلاستناد اعلام کرد.
