جک سقفی ۴ متری برای پروژه‌هایی انتخاب می‌شود که ارتفاع زیر قالب از مدل‌های کوتاه‌تر بیشتر است و به جکی با طول اسمی چهار متر نیاز دارند. با این حال، عدد «۴ متر» طول اسمی محصول است و نباید آن را معادل ارتفاع بازشوی کامل جک در کارگاه در نظر گرفت.
برای حفظ پایداری، بخشی از لوله نری باید داخل لوله مادگی باقی بماند. در برآورد اولیه مدرن‌سازان، جک سقفی ۴ متری معمولاً تا حدود ۳٫۵ متر باز می‌شود. انتخاب مدل باید براساس ارتفاع واقعی زیر بتن، ضخامت سقف، نوع زیرسازی و فاصله جک‌ها انجام شود؛ نه فقط عدد درج‌شده در نام محصول.
اگر ارتفاع موردنیاز نزدیک به حداکثر بازشوی جک باشد، استفاده از مدل سنگین و بررسی نحوه مهاربندی اهمیت بیشتری پیدا می‌کند. در سقف‌های سنگین، دال‌های ضخیم یا نواحی دارای بار متمرکز نیز فاصله و چیدمان جک‌ها باید با نقشه و شرایط اجرایی پروژه هماهنگ باشد.

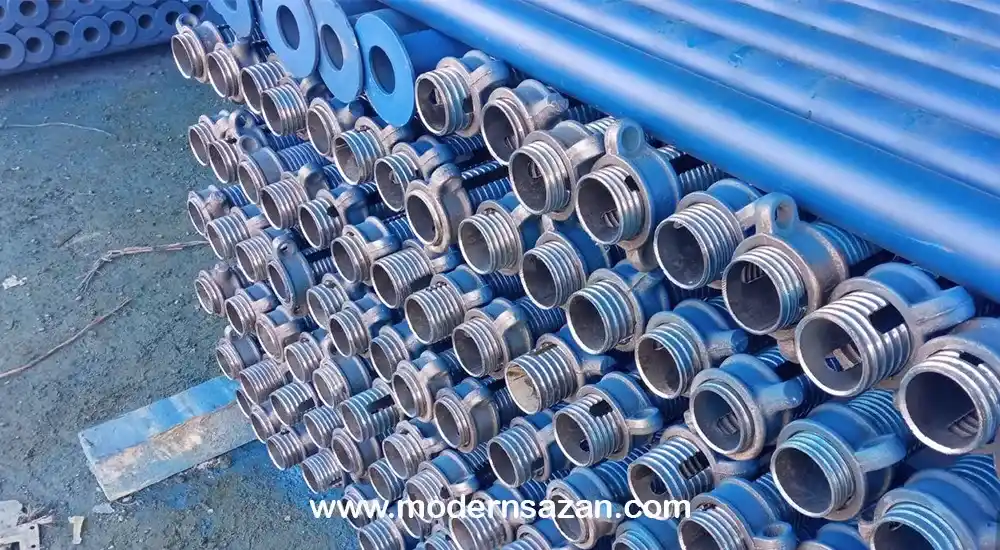

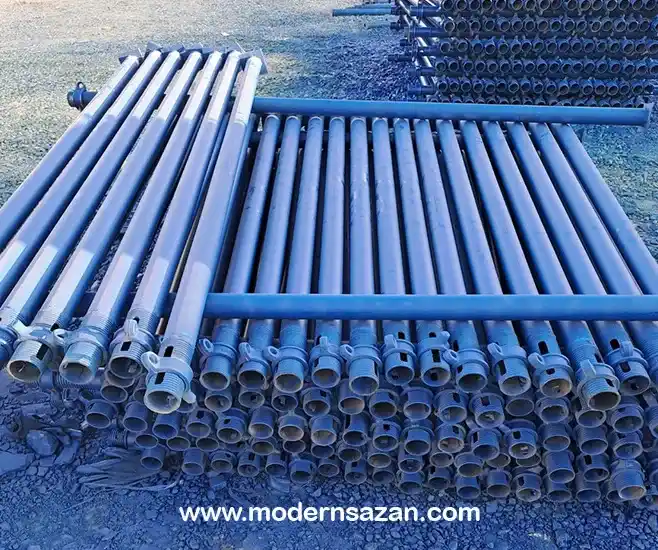

جک ۴ متری از لوله نری، لوله مادگی، مجموعه رزوه و مهره، پین تنظیم ارتفاع، کفی و سرجک تشکیل می‌شود. لوله نری داخل لوله مادگی حرکت می‌کند و ابتدا ارتفاع جک با پین تنظیم می‌شود؛ سپس مهره رزوه برای تنظیم نهایی و ثابت‌کردن ارتفاع به کار می‌رود.
مدل‌های ۴ متری مدرن‌سازان در دو نوع سبک و سنگین تولید می‌شوند. انتخاب میان این دو مدل به وزن سقف، ارتفاع بازشو، تعداد جک‌های موردنیاز و شرایط اجرای قالب‌بندی بستگی دارد.
نوع جک ۴ متری | ضخامت لوله | وزن تقریبی |
سبک | ۲ میلی‌متر | حدود ۱۵ کیلوگرم |
سنگین | ۲٫۵ میلی‌متر | حدود ۱۸ کیلوگرم |
وزن درج‌شده در جدول برای مقایسه اولیه مناسب است؛ اما هنگام ثبت سفارش، وزن، ضخامت لوله، نوع سرجک و مشخصات رزوه باید در پیش‌فاکتور ثبت شوند تا محصول تحویلی با نیاز پروژه مطابقت داشته باشد.

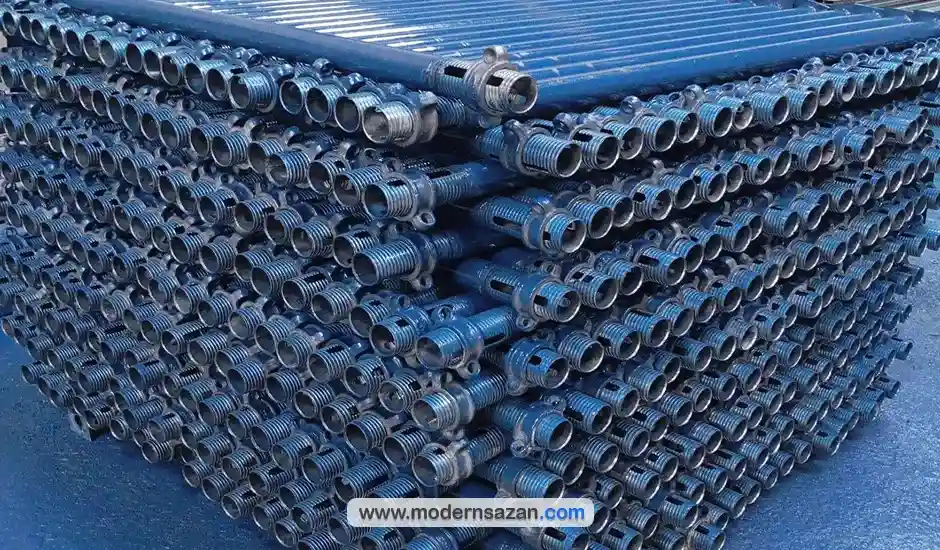

تفاوت اصلی مدل سبک و سنگین در ضخامت لوله و وزن نهایی آن است. جک سبک ۴ متری با لوله ۲ میلی‌متری برای شرایطی مناسب است که بار و ارتفاع اجرای پروژه در محدوده معمول قرار دارد. مدل سنگین با لوله ۲٫۵ میلی‌متری وزن بیشتری دارد و در برابر فشار و کمانش مقاومت بیشتری نشان می‌دهد.
البته سنگین‌بودن جک به‌تنهایی مجوز افزایش فاصله جک‌ها یا کاهش تعداد آن‌ها نیست. ظرفیت واقعی هر جک به ارتفاع بازشوی آن، مقدار درگیری لوله نری در مادگی، سالم‌بودن رزوه و مهره، شاقول‌بودن جک، کیفیت بستر و نحوه انتقال بار از پوترها و تیرهای زیر قالب نیز وابسته است.
برای سقف‌های معمولی، انتخاب جک سبک یا سنگین باید پس از مشخص‌شدن ارتفاع زیر سقف و نوع سازه انجام شود. در پروژه‌های دارای دال بتنی، تیرهای سنگین، دهانه‌های خاص یا بارهای متمرکز، لازم است چیدمان تجهیزات پیش از خرید کنترل شود.
هرچه جک بیشتر باز شود، بخش کمتری از لوله نری داخل لوله مادگی باقی می‌ماند. به همین دلیل، نباید جک ۴ متری را تا انتهای مسیر باز کرد یا صرفاً براساس ارتفاع اسمی آن تصمیم گرفت.
پیش از سفارش، ارتفاع از کف محل استقرار جک تا زیر تیر یا قالب اندازه‌گیری شود. سپس باید ضخامت تیرهای زیر قالب، پوترها، چهارتراش‌ها یا سایر اجزای زیرسازی نیز در محاسبه لحاظ شود؛ زیرا این موارد از فضای قابل تنظیم جک کم می‌کنند.
در صورت نزدیک‌بودن ارتفاع اجرا به محدوده بازشوی جک، بررسی شاقول‌بودن پایه‌ها و مهاربندی جانبی شبکه ضروری‌تر است. در برخی پروژه‌ها، افزایش تعداد جک یا استفاده از سیستم زیرسازی متفاوت، از بازکردن بیش از حد جک انتخاب منطقی‌تری است.
جک ۴ متری می‌تواند با سرجک صلیبی، ساده یا U شکل سفارش داده شود. انتخاب سرجک به نحوه قرارگیری تیر، لوله یا چهارتراش زیر قالب مربوط است و نباید فقط براساس ظاهر محصول انجام شود.
سرجک صلیبی معمولاً برای نگهداری تیرچه‌ها، لوله‌ها و تیرهای زیر قالب استفاده می‌شود. مدل ساده یا سر تخت برای قرارگیری مستقیم زیر تیرها و چهارتراش‌ها کاربرد دارد. سرجک U شکل نیز تیر را درون بخش ناودانی نگه می‌دارد و باید متناسب با ابعاد تیر رویی انتخاب شود.
در هر مدل، تیر یا عضو روی جک باید در محل مناسب قرار گیرد و فشار به لبه سرجک وارد نشود. انتخاب نوع سرجک، جایگزین کنترل ضخامت لوله، ارتفاع بازشو و فاصله‌گذاری جک‌ها نیست.
قیمت جک قالب بندی ۴ متری به وزن واقعی، ضخامت لوله، مدل سبک یا سنگین، نوع سرجک، مشخصات رزوه، تعداد سفارش و قیمت روز فولاد وابسته است. بنابراین مقایسه قیمت فقط براساس نام «جک ۴ متری» دقیق نیست.
برای مقایسه دو پیشنهاد، بهتر است این موارد در کنار قیمت بررسی شوند:
پیش‌فاکتور شفاف باید مدل جک، ارتفاع اسمی، نوع سبک یا سنگین، وزن، تعداد و شرایط تحویل را مشخص کند. این کار از مقایسه نادرست محصولات با وزن یا مشخصات متفاوت جلوگیری می‌کند.
پیش از ثبت سفارش، ابتدا ارتفاع واقعی زیر سقف و نوع سقف را مشخص کنید. سپس تعیین کنید جک در زیر پوتر، بخش میانی سقف یا نقطه دارای بار بیشتر قرار می‌گیرد. این اطلاعات برای انتخاب مدل سبک یا سنگین و برآورد تعداد تجهیزات لازم است.
در زمان تحویل نیز لوله‌ها باید از نظر تاب‌خوردگی، فرورفتگی و پوسیدگی بررسی شوند. لوله نری باید بدون گیرکردن داخل مادگی حرکت کند و مهره رزوه نیز باید امکان باز و بسته‌شدن روان داشته باشد. سلامت پین، کیفیت جوش سرجک و کفی و هم‌راستابودن اجزای جک، مواردی هستند که پیش از ورود تجهیزات به کارگاه باید کنترل شوند.
جک‌ها باید روی بستر مقاوم، صاف و تراز قرار بگیرند. استفاده از جک سالم روی خاک سست یا سطح ناهموار، ایمنی زیرسازی را تضمین نمی‌کند. در صورت نیاز، باید از تخته زیرپایی یا صفحه مناسب برای توزیع فشار استفاده شود.
برای دریافت قیمت و پیش‌فاکتور جک ۴ متری، اطلاعاتی مانند تعداد موردنیاز، ارتفاع واقعی زیر سقف، نوع سرجک، سبک یا سنگین‌بودن محصول و محل تحویل را اعلام کنید. با این اطلاعات، امکان بررسی دقیق‌تر وزن سفارش، ترکیب مناسب تجهیزات و زمان آماده‌سازی فراهم می‌شود.
اگر نیاز پروژه شما مربوط به انتخاب مدل‌های مختلف، مقایسه همه ارتفاع‌ها یا بررسی مشخصات کلی محصول است، صفحه جک سقفی را مشاهده کنید. این صفحه به‌طور مشخص برای استعلام، مقایسه و خرید جک سقفی ۴ متری طراحی شده است.
