قالب فلزی بتن باید متناسب با ابعاد سازه، روش اجرا و تعداد دفعات استفاده تولید شود. کیفیت ورق، دقت برش، هم‌راستایی سوراخ‌ها، نحوه مونتاژ و پیوستگی جوش‌ها مستقیماً بر نصب قالب‌ها، درزبندی و کیفیت سطح بتن اثر می‌گذارند. به همین دلیل، عملکرد یک کارخانه قالب‌سازی را باید براساس مشخصات فنی، دقت تولید و کنترل محصول نهایی ارزیابی کرد؛ نه صرفاً ظاهر رنگ‌شده قالب.

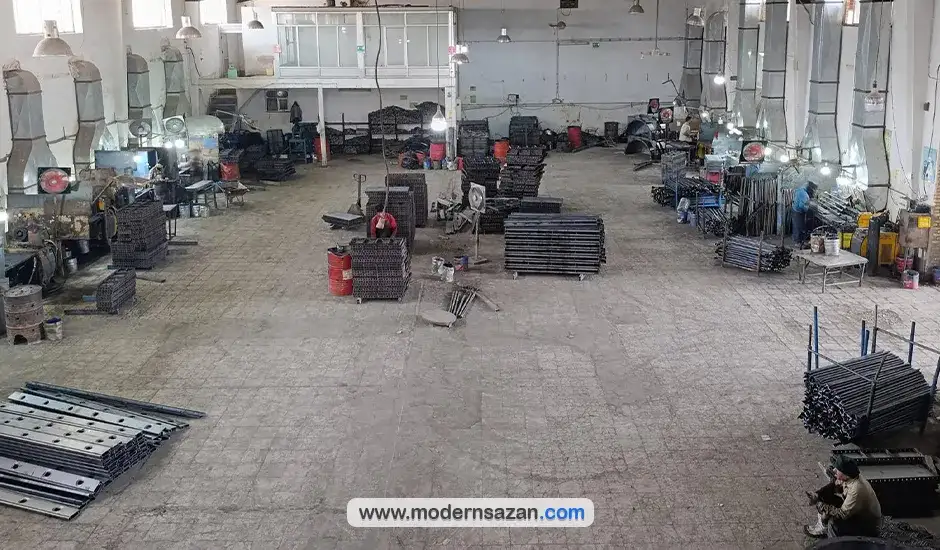

مدرنسازان به‌عنوان تولیدکننده قالب بتن، قالبهای فلزی مدولار لبهخم و تسمهای، قالبهای کنج و قالبهای خاص را براساس نیاز پروژه تولید و تأمین می‌کند. پیش از ورود هر سفارش به خط تولید، نوع سازه، ابعاد قطعات، تعداد تجهیزات، جزئیات فنی و زمان موردنیاز برای ساخت بررسی میشود تا محصول نهایی با نقشه و شرایط اجرایی پروژه هماهنگ باشد.
قالب موردنیاز یک ساختمان معمولی با قالب مورد استفاده در پل، دیوار بلند، ستون خاص یا قطعه پیش‌ساخته یکسان نیست. در سفارش باید شکل عضو بتنی، ابعاد مقطع، ارتفاع بتن‌ریزی، نحوه مهاربندی و تجهیزات موجود در کارگاه مشخص باشد. این اطلاعات تعیین می‌کنند پنل‌های مدولار کافی‌اند یا بخشی از سفارش باید سفارشی ساخته شود.
قالبهای فلزی کارخانه مدرن سازان بر اساس نوع سازه و روش قالب‌بندی به پنل‌های مدولار، کنج‌ها و قالبهای خاص تقسیم میشوند. پنل‌های استاندارد برای اجرای دیوار، ستون، فونداسیون و سقف به‌کار می‌روند و در صورت متفاوت‌بودن ابعاد یا شکل عضو بتنی، قالب متناسب با نقشه پروژه تولید میشود. انتخاب هر گروه باید با توجه به ابعاد سازه، تعداد دفعات استفاده، نحوه اتصال قطعات و تجهیزات موجود در کارگاه انجام شود.
در قالب تسمهای، ورق رویه، تسمه‌های کناری و پشتبندها به‌صورت جداگانه برش داده و سپس مونتاژ و جوشکاری میشوند. دقت محل پانچ‌ها، فاصله پشتبندها و کیفیت جوش در این نوع قالب اهمیت زیادی دارد؛ زیرا پنل‌های تولیدشده باید هنگام نصب در امتداد یکدیگر قرار گیرند.
جزئیات این محصول در صفحه قالب بتن جوشی یا تسمهای ارائه شده است.
در قالب لبهخم، لبههای ورق رویه با دستگاه فرم داده میشوند و ساختار اصلی پنل به‌صورت یکپارچه شکل می‌گیرد. این مدل در ابعاد مدولار تولید میشود و به دلیل یکنواختی ابعاد، برای ترکیب پنل‌ها در قالب‌بندی ستون، دیوار، فونداسیون و سایر اعضای بتنی مناسب است.
برای آشنایی دقیق‌تر با ساختار و کاربرد این مدل می‌توانید صفحه قالب بتن لبهخم را بررسی کنید.
کنج‌های داخلی و بیرونی برای اتصال وجوه قالب‌بندی و شکل‌دادن گوشه‌های عضو بتنی استفاده میشوند. در مدرنسازان کنج‌ها در مقاطع ۵×۵، ۵×۱۰ و ۱۰×۱۰ سانتی‌متر و طول‌های ۱، ۱.۵ و ۲ متر قابل تولید هستند.
برای سازه‌هایی که با پنل و کنج استاندارد اجرا نمی‌شوند، امکان بررسی نقشه و ساخت قالب بتن خاص نیز وجود دارد.
قالبهای مدولار با ورق فولادی ST37 تولید میشوند. ضخامت ورق رویه ۳ میلی‌متر است. در مدل تسمهای، پشتبندها از ورق ۵ میلی‌متر ساخته میشوند و در مدل لبهخم، لبه ورق ۳ میلی‌متری فرم داده میشود.
عرض‌های متداول پنل ۱۰ تا ۵۰ سانتی‌متر و طول‌های رایج ۱، ۱.۵ و ۲ متر است. انتخاب ابعاد براساس نقشه، تعداد قطعات ریز، درزهای اضافی و مصرف فیلر را کاهش می‌دهد.
وزن قالب به نوع ساخت، ابعاد، عرض لبه، وجود سوراخ بولت و جزئیات پشت‌بندی بستگی دارد. بنابراین، ابعاد و نوع قالب، ضخامت ورق و وزن تقریبی باید هم‌زمان بررسی شوند.
برای مشاهده وزن پنل‌های مختلف می‌توانید از جدول وزن قالب فلزی بتن استفاده کنید. وزن نهایی محموله نیز باید هنگام تحویل یا بارگیری با فهرست قطعات تولیدشده تطبیق داده شود.
فرایند ساخت با مشخص‌کردن نوع قالب، ابعاد پنل‌ها، تعداد قطعات، کنج‌ها و جزئیات سفارشی آغاز میشود. فهرست دقیق قطعات از کمبود یک سایز یا تولید قطعات غیرضروری جلوگیری می‌کند. در قالبهای خاص، نقشه ساخت باید پیش از شروع تولید بررسی شود. ابعاد، محل اتصالات، پشتبندها و نحوه بازکردن قالب از سازه باید در نقشه مشخص باشند.
پس از نهاییشدن مشخصات، ورق متناسب با نوع قالب انتخاب میشود. نوع و ضخامت واقعی ورق باید با مشخصات تولید هماهنگ باشد. سطح ورق نیز از نظر موج، خوردگی یا آسیب‌دیدگی بررسی میشود؛ زیرا ایراد رویه ممکن است پس از بتن‌ریزی در سطح بتن نمایان شود یا مونتاژ قالب را دشوار کند.
ورق رویه، تسمه‌های کناری و پشتبندها براساس ابعاد تعیین‌شده برش می‌خورند. اختلاف طول، عرض یا زاویه قطعات می‌تواند پس از مونتاژ باعث ناهماهنگی سوراخ‌ها، ایجاد درز یا خارج‌شدن مجموعه از شاقول شود. دقت برش در پنل‌هایی که باید در کنار یکدیگر نصب شوند اهمیت بیشتری دارد؛ زیرا خطای هر قطعه ممکن است در طول یک ردیف قالب‌بندی تجمع پیدا کند.

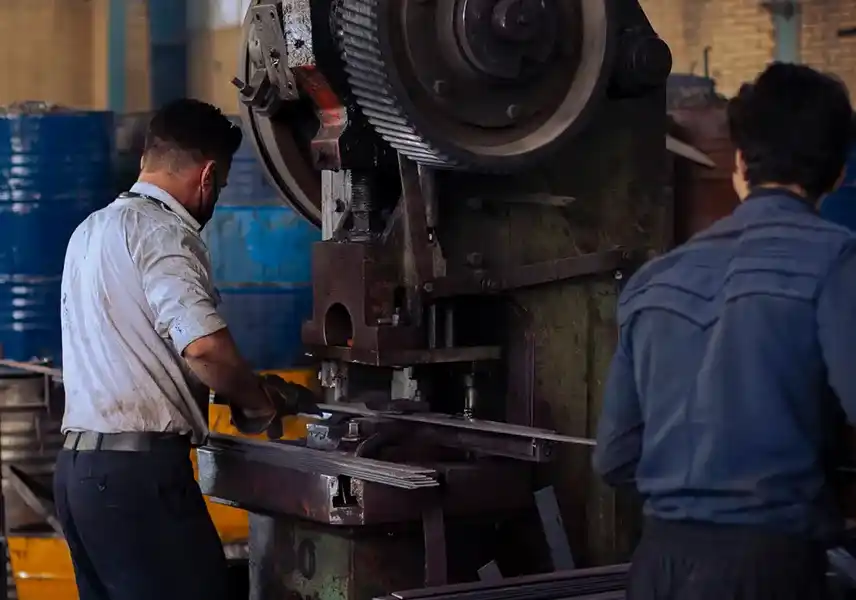

در قالب لبهخم، لبههای ورق با دستگاه فرم داده میشوند. در قالب جوشی، تسمهها پانچ میشوند تا محل اتصال پین و گوه در قطعات هم‌راستا باشد. فاصله و محل سوراخ‌ها باید در تمام پنل‌های هم‌اندازه یکنواخت باشد. این هماهنگی باعث میشود قطعات جدید در کنار سایر قالبهای مدولار نصب شوند و هنگام مونتاژ به اصلاح کارگاهی نیاز نداشته باشند.

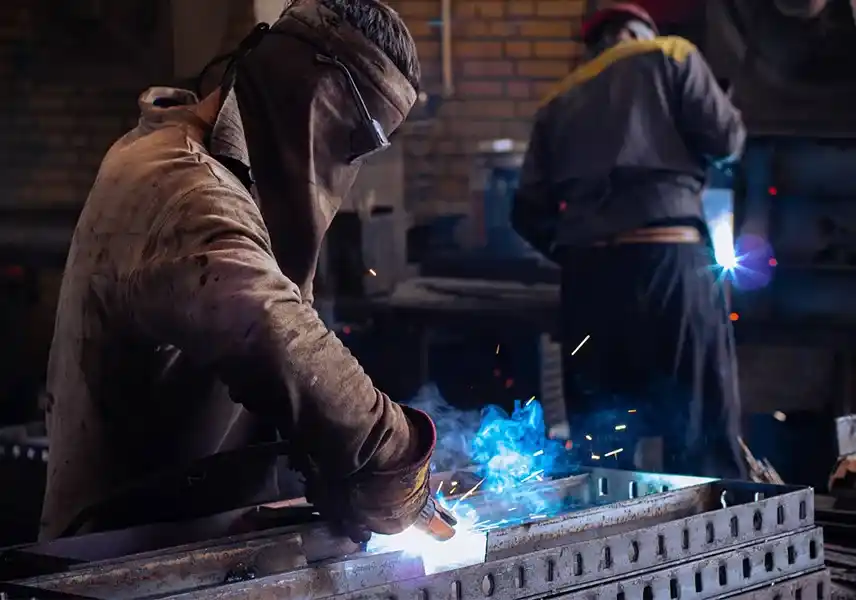

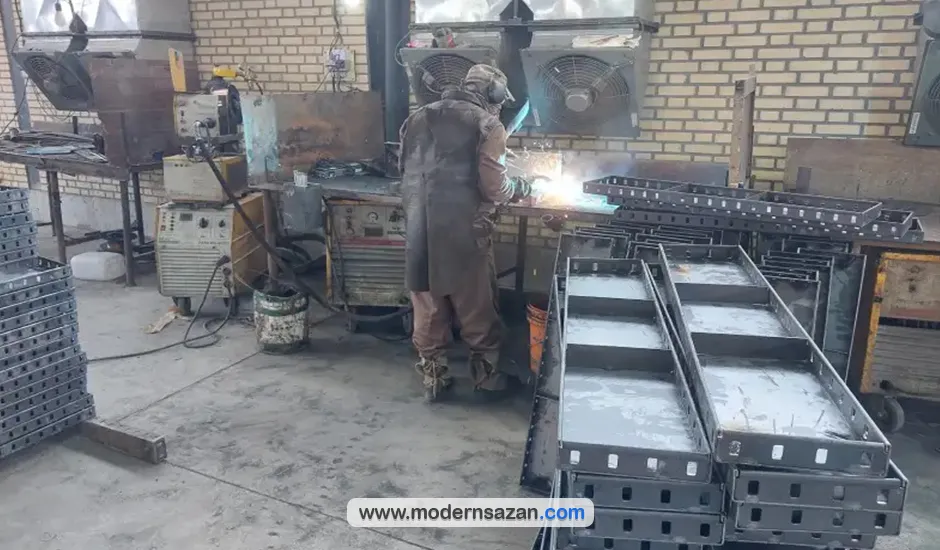

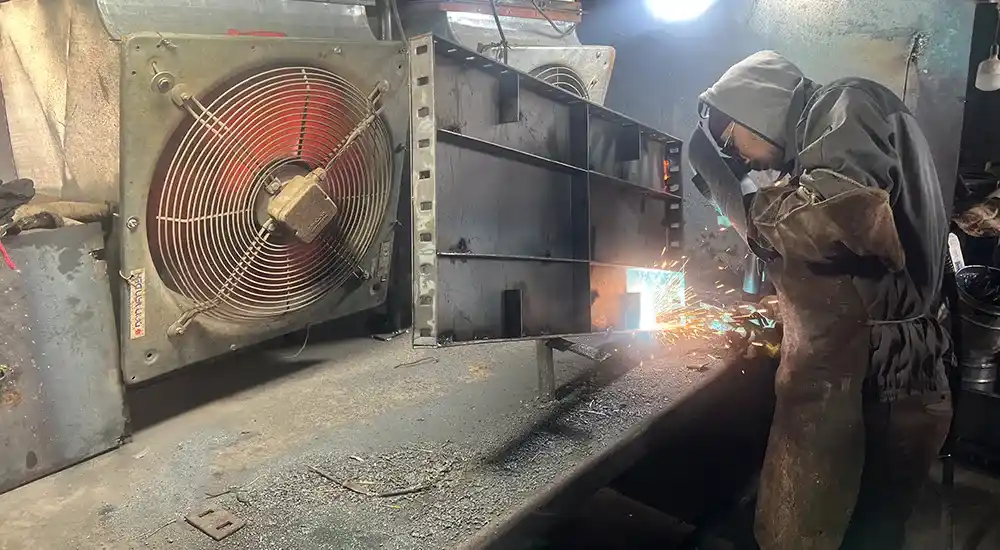

قطعات در شابلون مونتاژ قرار می‌گیرند تا ابعاد و زاویه‌ها تثبیت شوند. سپس تسمهها و پشتبندها به ورق رویه جوش میشوند. جوش باید یکنواخت باشد و موجب تابیدگی ورق یا تغییر ابعاد قالب نشود. ترتیب انجام جوشکاری نیز اهمیت دارد؛ به‌ویژه در پنل‌های بزرگ که حرارت می‌تواند باعث تغییر شکل رویه شود.
پیش از رنگ‌آمیزی، طول و عرض قالب، گونیا بودن گوشه‌ها، تختی رویه، محل پانچ‌ها و کیفیت جوش‌ها کنترل میشوند. چند پنل نمونه نیز باید کنار یکدیگر مونتاژ شوند تا هماهنگی سوراخ‌ها و لبه‌ها مشخص شود. قطعه‌ای که تابیدگی، اختلاف ابعاد یا اتصال ناقص دارد باید پیش از تحویل اصلاح یا از مجموعه تولیدشده جدا شود.

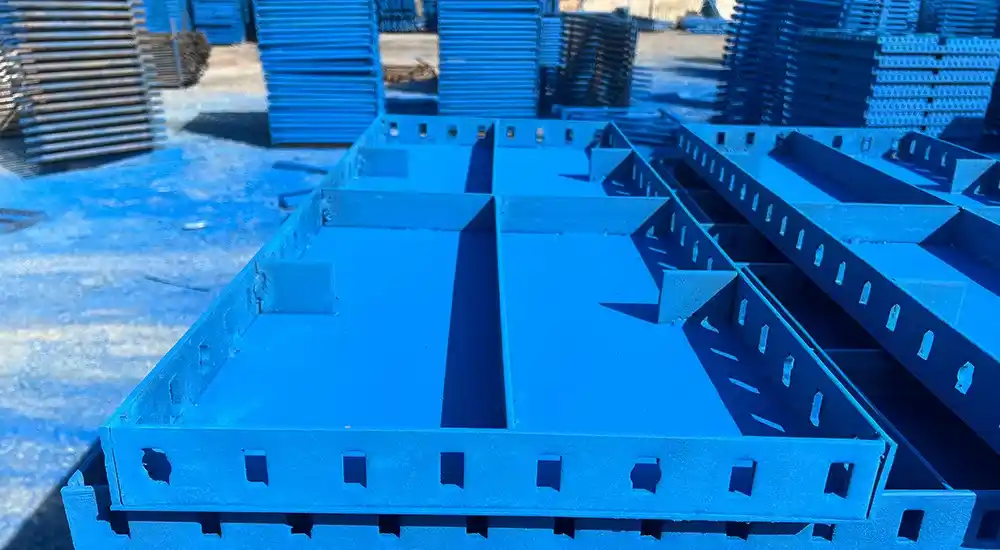

پس از تأیید فنی، سطح قالب رنگ‌آمیزی میشود تا در دوره حمل و نگهداری از سطح فولاد محافظت شود. بااین‌حال، رنگ مناسب نمی‌تواند ضعف ورق، جوش یا ابعاد قالب را جبران کند. پس از خشک‌شدن رنگ، قطعات شمارش، دسته‌بندی و براساس نوع و ابعاد برای بارگیری آماده میشوند. جداسازی سایزهای مختلف، کنترل تعداد قطعات در زمان تحویل را آسان‌تر می‌کند.
کنترل کیفیت باید براساس معیارهای قابل‌اندازه‌گیری انجام شود، نه صرفاً ظاهر قالب. در کارخانه، ابعاد چند پنل اندازه‌گیری میشود، پنل‌ها روی سطح صاف کنار هم قرار می‌گیرند و هم‌راستایی سوراخ‌های اتصال بررسی میشود.
رویه قالب نباید موج یا تابیدگی محسوس داشته باشد و گوشه‌ها باید گونیا باشند. وجود اختلاف در طول، عرض یا قطر سوراخ‌ها می‌تواند مونتاژ قالب را در کارگاه دشوار کند.
پیوستگی جوش‌ها، اتصال پشتبندها و نبود ترک یا تغییر شکل در محل جوش نیز باید بررسی شوند. در تولیدهای عمده بهتر است نمونه تأییدشده یا مشخصات فنی مورد توافق، مبنای کنترل سایر قطعات قرار گیرد.
برای ستون‌ها، دیوارها و فونداسیون‌هایی که ابعاد آن‌ها با شبکه مدولار هماهنگ است، استفاده از پنل‌های استاندارد معمولاً انتخاب ساده‌تری است. این پنل‌ها قابلیت ترکیب، جابه‌جایی و استفاده در بخش‌های مختلف پروژه را دارند و تأمین قطعه جایگزین برای آن‌ها آسان‌تر است.
قالب سفارشی زمانی تولید میشود که شکل، انحنا یا ابعاد سازه با قطعات مدولار قابل اجرا نباشد. قالب ستون‌های خاص، قطعات پیش‌ساخته، سازه‌های منحنی و برخی پروژه‌های عمرانی ممکن است به طراحی و تولید اختصاصی نیاز داشته باشند.
پیش از ساخت قالب سفارشی باید نقشه، ابعاد، محل اتصالات، پشت‌بندی و روش بازکردن قالب مشخص شود. تغییر این اطلاعات پس از شروع تولید می‌تواند باعث دوباره‌کاری یا غیرقابل‌استفاده‌شدن بعضی قطعات شود.
برای بررسی دقیق، نوع عضو بتنی، ابعاد و تعداد آن، ارتفاع یا طول بتن‌ریزی، نوع قالب موردنظر، تعداد دفعات پیش‌بینی‌شده برای استفاده و تجهیزات موجود در کارگاه باید مشخص شوند.
اگر نقشه قالب‌بندی یا نقشه سازه آماده است، ارسال آن به محاسبه دقیق‌تر تعداد پنل‌ها، کنج‌ها، فیلرها و متعلقات کمک می‌کند. برای قالبهای خاص، نقشه دو‌بعدی، سه‌بعدی یا نمونه قطعه بتنی می‌تواند مبنای طراحی قرار گیرد.
پیش از شروع ساخت باید نوع و ابعاد هر قطعه، تعداد، ضخامت ورق، محل سوراخ‌ها و جزئیات اتصال مشخص باشد. اگر بخشی از سفارش سفارشی است، نقشه همان قطعه باید پیش از ورود به خط تولید تأیید شود.
ثبت این اطلاعات احتمال اختلاف میان نقشه، قطعات تولیدشده و نیاز واقعی کارگاه را کاهش می‌دهد.
کیفیت محصول نهایی فقط به عملکرد یک دستگاه وابسته نیست. اطلاعات نقشه باید بدون تغییر از واحد فنی به بخش برش، پانچ، فرم‌دهی، مونتاژ و جوشکاری منتقل شود.
اگر ابعاد قطعات در هر مرحله جداگانه تفسیر شوند، خطاهای کوچک در زمان مونتاژ به اختلاف محسوس تبدیل میشوند. استفاده از فهرست ساخت مشخص و کنترل قطعات در فاصله مراحل تولید، احتمال این مغایرت را کاهش می‌دهد.
در تولیدهای تکراری نیز نمونه تأییدشده باید مبنای ساخت سایر قطعات قرار گیرد. ابعاد، محل پانچ‌ها و نحوه پشت‌بندی نمونه با تولید سری کنترل میشود تا پنل‌های یک مجموعه قابلیت نصب در کنار یکدیگر را داشته باشند.
این هماهنگی به‌ویژه در پروژه‌هایی که تعداد زیادی پنل مشابه دارند اهمیت بیشتری پیدا می‌کند؛ زیرا اختلاف جزئی میان پنل‌ها می‌تواند سرعت قالب‌بندی را کاهش دهد.
سابقه فعالیت به‌تنهایی برای انتخاب تولیدکننده کافی نیست. امکان ارائه مشخصات فنی روشن، نمونه کار واقعی، زمان ساخت مشخص و پاسخ‌گویی درباره جزئیات تولید اهمیت بیشتری دارد.
تولیدکننده باید بتواند تفاوت مدل‌های لبهخم و تسمهای، وزن تقریبی، ابعاد قابل تولید و محدودیت‌های فنی پروژه را پیش از شروع ساخت توضیح دهد.
در تولیدهای عمده، تأیید نمونه اولیه می‌تواند احتمال اختلاف در محصول نهایی را کاهش دهد. روش کنترل مغایرت احتمالی در ابعاد، تعداد یا مشخصات قطعات نیز باید پیش از شروع تولید مشخص باشد.
محصول کارخانه باید فقط از نظر ظاهر بررسی نشود. یکنواختی ابعاد، هم‌راستایی پانچ‌ها، کیفیت جوش، تختی ورق رویه و امکان مونتاژ پنل‌ها در کنار یکدیگر معیارهای دقیق‌تری برای ارزیابی کیفیت تولید هستند.
برای بررسی امکان تولید، مشخصات پروژه، ابعاد قطعات و نقشه‌های موجود را برای کارشناسان مدرنسازان ارسال کنید. پس از بررسی، نوع قالب، ترکیب تجهیزات، وزن تقریبی و جزئیات فنی موردنیاز مشخص میشود تا تولید براساس اطلاعات تأییدشده پروژه انجام گیرد.
قالبهای مدولار مدرنسازان با ورق فولادی ST37 تولید میشوند. نوع و ضخامت ورق باید متناسب با مدل قالب در مشخصات تولید درج شود.
در مدل لبهخم، لبههای ورق رویه فرم داده میشوند؛ اما در مدل تسمهای، ورق رویه، تسمهها و پشتبندها جداگانه ساخته و با جوش به یکدیگر متصل میشوند. وزن و روش تولید این دو مدل متفاوت است.
بله. در صورت مناسبنبودن ابعاد مدولار، امکان بررسی نقشه و ساخت قالب سفارشی وجود دارد. تولید پس از نهاییشدن ابعاد، جزئیات اتصال و تعداد قطعات انجام میشود.
نوع سازه، ابعاد اعضای بتنی، تعداد، نوع قالب و در صورت وجود نقشه قالب‌بندی را ارسال کنید. هرچه اطلاعات دقیق‌تر باشد، تعیین فهرست قطعات و جزئیات ساخت قابل‌اعتمادتر خواهد بود.
