دستگاه خاموت زن چیست؟
دستگاه خاموت زن یکی از جدید ترین روش های خم میلگرد است، که جایگزین روش های قبلی و خم میلگرد به روش دستی شده است. به منظور سهولت در اجرا و سرعت عمل بالا این دستگاه ها امروزه در اکثر پروژه های عمرانی به جهت شکل دهی به میلگر مورد استفاده قرار میگیرند. با استفاده از دستگاه خاموت زن امکان خم انواع خاموت های: فونداسیون، سقف، ستون، سازه های سنگین مثل پل و بسیاری دیگر به شکل مربع و مستطیل و همچنین شکل های دیگر خاص وجود دارد. از دستگاه خاموت زن به منظور خم اودکا و منفی نیز میتوان استفاده کرد. این دستگاه ها در اجرای پروژه های عمرانی بسیار موثر و تعیین کننده هستند و استفاده از آنها میتواند رادمان اجزایی را بالا ببرد.
انواع دستگاه خاموت زن
دستگاه خاموت زن در دو نوع تک فاز و سه فاز در بازار ارائه میشود. این نوع از دستگاه ها دارای انواع مختلفی از نوع انتقال نیرو و موتور هستند و به بخش و دسته های متفاوتی تقسیم میشوند. در ادامه با بررسی های بیشتر چند نوع از دستگاه های خاموت زن را برای شما معرفی و مورد بررسی قرار دادهایم.

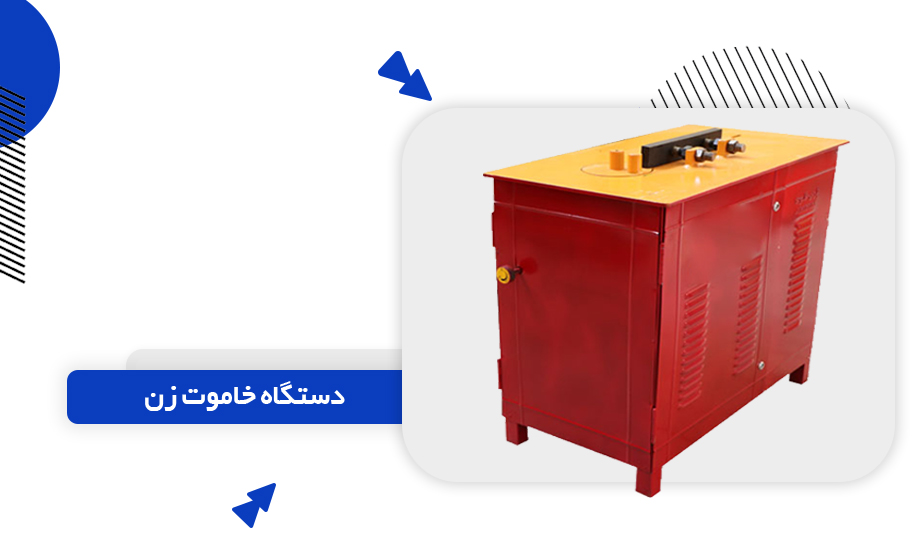

خاموت زن برقی تک فاز
دستگاه خاموت زن تک فاز یکی از پرطرفدار ترین دستگاه های خاموت زن است، که به دلیل وزن پایین و جابجایی آسان و همچنین سرعت بالا در خم کردن میلگرد ها باعث شده تا در پروژه های فراوانی از این دستگاه استفاده بشود. دستگاه خاموت زن تک فاز در حالت استاندارد توانایی خم کردن میلگرد تا سایز ۱۶ را دارد. این دستگاه با استفاده از بهترین متریال و موتور قوی ساخته میشود. این دستگاه ها دارای قیمت های متاسبی هستند که فرایند خم میلگرد را تا حد قابل توجهی اسان کردهاند. به دلیل وجود برق تک فاز جهت گردش موتور، امکان استفاده از این نوع خم کن در هر مکانی وجود دارد.
خاموت زن برقی سه فاز
خاموت زن سه فاز از دیگر دستگاه های خم کنمیلگرد است، که دارای توانمندی های بالایی در خم و ایجاد شکل ها مختلف در میلگرد را دارد. دستگاه خاموت زن سه فاز به دلیل بر خورداری از جریان برق قوی دارای قدرت های بیشتر است. جریان برق این دستکگاه بسیار قوی است و انتقال نیرو در ان به سرعت انجام میشود. این دستگاه برای کار کردن موتور خود نیاز به تأمین برق با سطح ولتاژ سه فاز ۳۸۰ ولت صنعتی دارد. که باید برای بکارگیری از آن حتما از برق سه فاز استفاده کرد. در یک روز کاری توسط این دستگاه می شود حدود ۴ الی ۵ هزار خاموت خم و ایجاد کرد. که این خود بستگی به اندازه خاموت و اپراتور دستگاه نیز دارد.
خاموت زن هیدرولیکی و گیربکسی
به طور کلی سیستم داخلی دستگاه خاموت زن دارای موتور های به صورت هیدرولیکی و گیربکسی است، در مدل های گیربکسی از دو گیربکسی عمود بر هم به منظور انتقال نیرو استفاده میشود و نیرو های مکانیکی را به شافت خروجی انتقال میدهد پس از انتقال قدرت باعث خم شدن میلگرد می شود. استفاده از تسمه بجای گیربکس نیز در این دستگاه ها وجود دارد و از آن برای انتقال نیرو نیز می توان استفاده کرد. حداق زمان خم میلگرد در این نوع دستگاه ها برابر ۵ ثانیه می باشد که قابلیت خم کردن میلگرد با قطر ۲۵ را داراد. در مقابل در خاموت زن های دوبل گیربسی این مدت زمان تا 4ثانیه کاهش می یابد که توان خم میلگرد تا قطر ۳۲ را انجام داد.
خاموت زن هیدرولیکی نیز یکی دیگر از سیستم های انتقال نیرو هستند. این نوع از دستگاه های خم کن به علت انعطاف پذیری بالا،کارکرد آسان دارند. از مزایای مهم خاموت زن هیدرولیکی می توان به حذف گیربکس و افزایش قدرت دستگاه اشاره کرد که قابلیت خمکاری میلگرد تا سایز ۳۲ و خم کردن ۵ میلگرد ۱۰ را به صورت همزمان دارد.
مشخصات فنی انواع خاموت زن ها
خاموت زن گیربکس تسمهای:
میزان قدرت این نوع از دستگاه ها ۱ اسب بخار است، که برای بکارگیری آنها از برق شهری استفاده میکنند. میزان قدرت خم این دستکاه تا سایز ۲۲ است
خاموت زن دوبل گیربکسی:
خاموت زن دوبل گیربکسی نسبت به نوع تسمهای دارای قدرت ۱ الی ۳ اسب بخاری است، که برای به راه انداختن موتور آن از برق استفاده میکنند.مدت زمان خم میلگرد ۴ ثانیه تا سایز ۲۵ است
خاموت زن هیدرولیکی:
این نوع از خاموت زن ها دارای قدرت بالایی است و به طور همزمان قادر به خم میگرد های قطر بالایی است. قدرت خم میلگر در خاموت زن هیدرولیکی ۳ ثانیه تا سایز ۳۲ میباشد.
تفاوت خاموت زن تک فاز با سه فاز در چیست؟
تفاوت اصلی دستگاه خاموت زن برقی تک فاز با نوع سه فاز آن در قدرت موتور و مقدار برق ورودی برای خم میلگرد است. راندمان موتور خاموت زن سه فاز به دلیل ورودی برق بیشتر و انتقال آن به موتور دارای قدرت بیشتری برای خم میلگرد های سایز بزرگتر است. این موضوع در نوع خاموت زن تک فاز نیز به همین شکل است اما با این تفاوت که مقدار برق ورودی و همچنین قدرت خاموت زن تک فاز کمتر از نوع سه فاز میباشد. برای اجرای پروژه های که دارای میلگر های سایز بزرگتر برای خم هستند و استفاده های بیشتری از آنها برای خم میلگرد میشود. نوع سفاز میتواند انتخاب بهتری باشد. در مقابل خاموت زن های تک فاز دارای قیمت کمتری هستند و برای بسیاری از پروژه ها میتوانند مناسب باشند.
اجزای تشکیل دهنده
دستگاه خم کن با قرار گیری اجزای بسیار زیادی کنار یکدیگر تشکیل میشود. موتور این دستگاه از چندین بخش تشکیل شده است، که وجود هرکدام از آنها در عملکرد دستگاه خم کن مهم میباشد. در زیر به تمامی اجزای تشکیل دهنده دستگاه خم کن اشاره شده است
- موتور انتقال نیرو
- شفت چرخ دنده
- پمپ هیدرولیکی
- دیسک کار
- پدال
- غلتک
- قفسه
- گیج توقف
- سرشمع و بوش های سرشمع
- پمپ روغن
- ورق های رویه فولادی
مزیت های مهم دستگاه خاموت زن
دستگاه خاموت زن دارای ویژگی های قابل توجه فراوانی است. باوجود این دستگاه به نوعی میتوان گفت شرایط دشوار و طولانی مدت خاموت زنی به صورت دست راحت تر شده است. ویژگی های مهم دستگاه خم کن میلگرد شامل موارد زیر هستند.
سرعت اجرایی بالا:
یکی از ویزگی های مهمی که دستگاه خم کن میلگر از آن بهرمند است. سرعت اجرایی بالا میباشد. با مقایسه خم کن میلگرد به روش دستی و به روش استفاده از دستگاه میتوان به وضوح شاهد سرعت و عملکرد بالایی دستگاه خاموت زن بود. با استفاده از دستگاه خم کن میلگر فرآیند اجرای و خاموت زنی در کمترین مدت زمان ممکن به راحتی انجام میشود.
ایجاد خم یکنواخت:
دستگاه خم کن به دلیل تنظیم و ثابت بودن مهره ها هنگام خم میلگرد به صورت یکنواخواخت این کار را انجام میدهد و در نتیحه شکل درست و مساوی تری از ابعاد آن ایجاد میشود. همچنین جهت تنظیم اندازه میلگرد جهت تنظیم سوراخ ها بر روی این دستگاه وجود دارد که با استفاده از انها میتوان به صورت راحت تری میگرد را خم کرد.
وجود انواع مختلف:
دستگاه خاموت زن به دلیل کاربرد گسترده در ساخت و ساز های عمرانی در انواع متفاوتی تولید میشود. این نوع از دستگاه های خم کن میلگرد در نوع برقی (تک فاز و سه فاز)، نوع هیدرولیگیری و نوع گیربکسی تولید میشوند.
تولید با استفاده از ورق فولادی:
در تولید دستگاه خاموت زن برای پوشش بیرونی آن از ورق های فولادی استفاده میشود. معمولا این نوع از ورق ها از نوع با کیفیت و مقاوم st37 فولاد مبارکه است، که در برابر ضربه یا خوردگی بسیار مقاوم میباشد. استفاده از ورق فولاد مبارکه در طول عمر دستگاه خاموت زن در شرایط اب و هوای مختلف نیز تاثیر گذار است.
چرخش ۳۶۰ درجه:
دستگاه خم میلگرد دارای چرخش ۳۶۰ درجه است. این نوع از دستگاه هایتوانایی چرخش ۳۶۰ درجهای را دارند که در خم و تنظیم انواع میلگرد ها این قابلیت و ویژگی مهم تاثیرگذار است.
کاربرد دستگاه خم کن میلگرد
دستگاه خم کن میلگرد برا ایجاد شکل بر روی میلگر و تیدیل آن به خاموت مورد استفاده قرار میگیرند. وابسته به قدر موتور و نوع خاموت زن میتوان از آن برای خم کردن میلگرد های ۸ الی ۲۲ استفاده کرد. دستگاه خاموت زن در اجرای پروژه های مختلف عمرانی برای تولید خاموت و تقویت سازه میتواند کاربرد داشته باشد. از دستگاه ها علاوه بر استفاده در آرماتور بندی ساختمان میتوان در خم انواع قطعات فلزی مشابه میلگرد استفاده کرد.
نکات ایمنی و اصول کار با دستگاه
استفاده از هر ابزاری لازم به رعایت نکات ایمنی خاصی دارد و رعایت اصول ایمنی کار ضروری است، که این موضوع در دستگاه خاموت زن نیز به همین شکل است. دستگاه خاموت زن از قدرت خم بسیار زیادی برخوردار میباشد و میتواند دارای خطرات مختلفی باشد. برای استفاده از دستگاه خاموت زن ابتدا توصیه میشود تا نحوه استفاده و دستورالعمل های استفاده از آن را به خوبی مطالعه کنید. برای خم کردن میلگرد ها توسط دستگاه خاموت زن حتما از اپراطور های کار بلد استفاده کنید تا باعث ایجاد مشکلات نشود. قدرت موتور این دستگاه ها به جهت خم میلگرد بسیار بالا است و در صورت رعایت نکردن نکات ایمنی میتواند خطراطی را به دنبال داشته باشد.

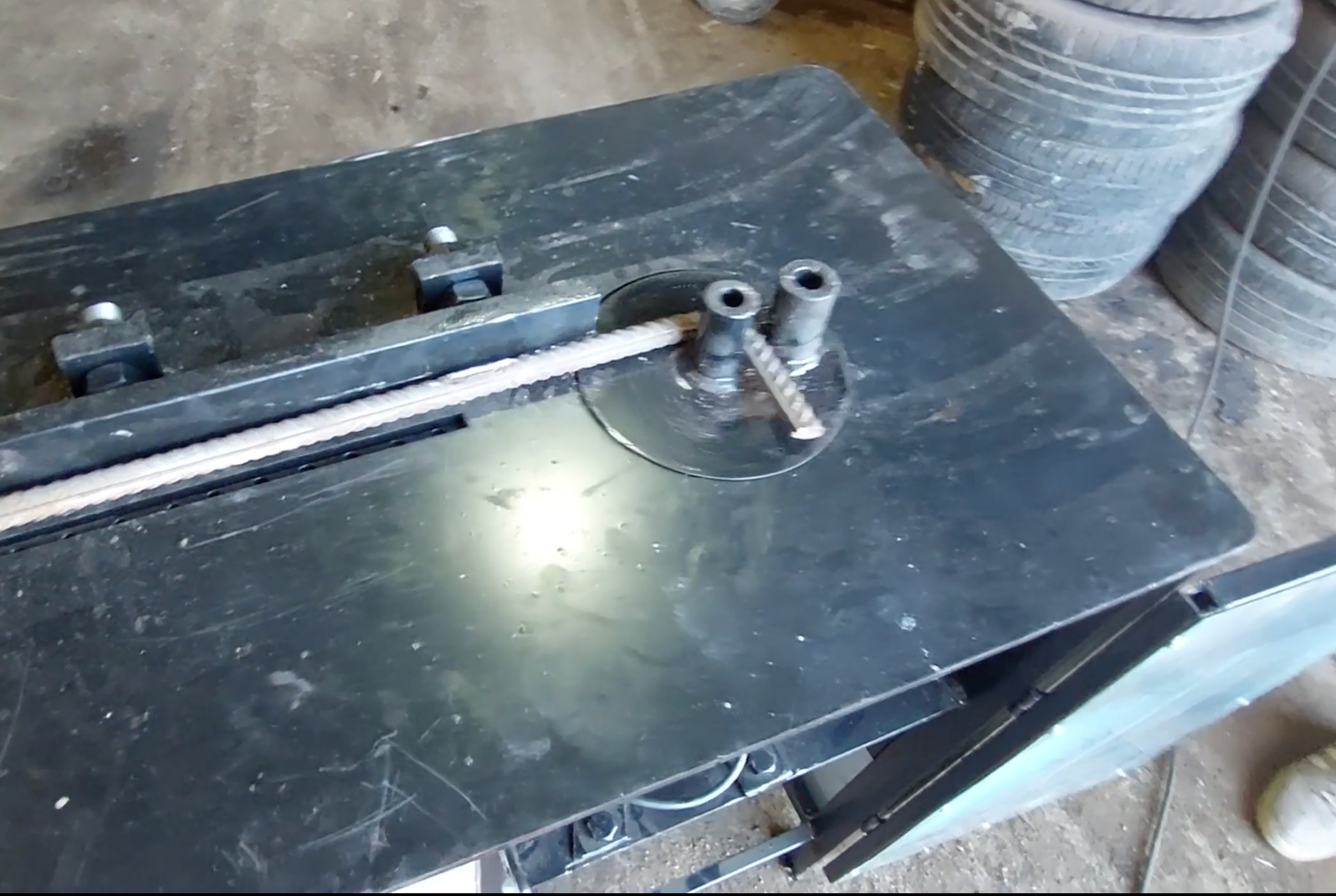

فیلم نحوه کار با دستگاه خاموت زن
سرویس و نگهداری دستگاه خاموت زن
- نگهداری در محل های بسته و دور از دسترس آب
- بررسی میزان روغن دستگاه قبل از استفاده و سرویس دورهای
- اتصال برق به صورت ایمن بدون نوسان و ولتاژ پایین
- خم میلگرد برحسب توان دستگاه
- جلوگیری از فشار آوردن به دستگاه و غم تعئداد بالایی از میلگرد ها
علت استفاده از دستگاه خم کن
امروزه به منظور سهولت کار و نیز انجام سریع پروژه های عمرانی استفاده از ماشین آلات برقی در صنعت ساخت و ساز پیشرفت بسیاری داشته است، این توسعه به منظور انجام هر چه راحت تر و آسان تر کار می باشد از این رو می توان به یکی از مهم ترین ماشین الات برقی در صنعت ساخت و ساز به دستگاه خم کن برقی اشاره کرد که امروزه کار خم کردن میلگرد را بسیار آسان کرده است به طوری که شما برای خم کردن میلگرد نیازمند تجهیزات دستی پر دردسر برای خم کردن میلگرد که نیازمند نیروی بی شمار زیادی بود نیستید و این فرایند به صورت اتوماتیک انجام می شود که شما میتوانید به راحتی در کمترین زمان ممکن نسبت به خم کن های دستی کار خود را انجام بدهید.
با توجه به اهمیت خاموت در سازه های بتنی و استفاده های متعدد از خاموت ها به کار گیری دستگاه خاموت زن برقی میتواند به سرعت کار بیفزاید و باعث پیشرفت سریع کار شود که استفاده از آن در پروژه های عمرانی حائزه اهمیت بسیار زیادی است این دستگاه ها در انواع مختلف با قابلیت خم کردن میلگرد ها در سایز های گوناگون در بازار موجود است
نحوه استفاده از دستگاه خاموت زن
برای استفاده از دستگاه خم کن میلگرد یا همان خاموت زن ابتدا سایز میلگرد و اندازهای که قرار است خم بشود را روی دستگاه تنظیم میکنیم. برای این کار میله های شابلون که بر روی دستگاه خاموت زن قرار گرفته است را با اندازه های خاموت یکسان میکنیم این کار به وسیله پیچ قرار گرفته در کنار دستگاه به راحتی انجام میشود. بعد از تنظیم اندازه خاموت، سپس با گذاشتن میلگرد وسط چنگال های خم کن دستگاه میلگرد را در اندازه های مختلف خم میکنیم. توجه داشته باشید که دستگاه خم کن دارای دو پدال خم کن است، که پدال اولی به صورت ۹۰ درجه و پدال دوم به صورت ۱۳۵ درجه میتواند میلگر را خم بکند. سرعت عمل پدال غم کن نسبتا بالا است و رعایت نکردن نکات ایمنی و استفاده از دستگاه بدون تجربه کافی میتواند خطر ساز باشد.
انواع دستگاه خاموت زن موجود در مدرن سازان
خاموت زن های موجود در شرکت مدرن سازان شامل سه نوع دستگاه با قدرت و توانایی خم میگرد در سایز های مختلف میباشد. دستگاه های موجود در این شرکت با استفاده از بهترین متریال و مواد اولیه به تولید میرسند. که علاوه بر مقاومت و استفاده های طولانی مدت توان مندی بالایی در خم میلگرد دارند. برای تهییه خاموت زن میتوانید آنها را در توانایی ها خم میلگرد زیر تهیه کنید.
- دستگاه خم کن با توانایی حداکثر خم میلگرد ۱۶
- دستگاه خم کن با توانایی حداکثر خم میلگرد ۲۰
- دستگاه خم کن با توانایی حداکثر خم میلگرد ۲۵
قیمت دستگاه خاموت زن
خاموت زن یکی از دستگاه های مهم در سازه های عمرانی به جهت خم و ایجاد خاموت است. این دستگاه با استفاده از موتور هابی مختلف در ابعاد و اندازه های استاندارد تولید میشوند. اصلی ترین عوامل تعیین کننده قیمت دستگاه خاموت زن شامل: قدرت موتور، مقدار ضخامت و جنس ورق، کیفیت تولید، مقدار هزینه های تولید، نوع انتقال قدرت دستگاه است. برای خرید دستگاه خاموت زن و استعلام قیمت انواع مختلف آنها میتوانید با کارشنلاسان واحد فروش شرکت مدرن سازان تماس بگیرید و در درخواست خود را جهت خرید خاموت زن مطرح کنید.
انتخاب و خرید خاموت زن از مدرن سازان
انتخاب خاموت زن وابسته به میزان سایز خم میلگرد و استفاده از آن دارد. با توجه به وجود نوع برقی در دو نوع تک فاز و سه فاز و همچنین وجود نوع هیدرولیکی تفاوت های میان آنها به وجود میآید که هرکدام از آنها را مناسب استفاده در پروژه های خاصی میکند. برای خم میلگرد های سایز کمتر از ۱۶ خاموت زن تک فاز در صورت دسترسی به برق میتواند بهترین انتخاب باشد. اما در صورت دسترسی به برق سه فاز و خم میلگرد های ۱۶ الی ۲۵ استفاده از دستگاه خم کن سه فاز میتوان موثر تر باشد. عمدتا به دلیل قیمت مناسب از خاموت زن های برقی استاده بیشتری میشود.
برابی خرید و استفاده از دستگاه خم کن شرکت مدرن سازان به دلیل تضمین کیفیت بالا و فروش تحت عنوان نوع درجه یک میتواند ایمن و مطمئن تر باشد. در صورت وجود هرگونه سوال یا در خواست لیست قیمت با گارشناسان واحد فروش تماس حاصل فرمایید.
