اسپیسر پلاستیکی

انواع اسپیسر از لحاظ نحوه نصب

آخرین معیاری که به ما در دسته بندی اسپیسرهای میلگرد و کمک می‌کند، دسته بندی آنها بر مبنای نحوه نصب است. در هر صورت از این ابزارها باید ابتدا بر روی یک سطح خاک قرار داده شوند و سپس به عنوان یک مدت کار یا یک نگهدارنده برای میلگرد عمل کنند. حالا با توجه به اینکه بتن ریزی فونداسیون و سقف با بتن ریزی ستون و دیوار متفاوت است، طبیعتاً طراحی اسپیسر برای آنها هم با یکدیگر تفاوت خواهد داشت. بنابراین ما اسپیسر ها را می‌توانیم در سه دسته کلی سطحی یا همان افقی، دیواری یا عمودی و اسپیسرهای با طراحی خاص قرار دهیم. حالا با ما همراه باشید تا هر کدام از آنها را به صورت مجزا معرفی کنیم.

اسپیسرهای سطحی

این دسته از فاصله اندازها دارای یک پایه هستند که امکان اتصال آنها را فراهم می‌کند. بنابراین چسبیدن آنها به سطح مورد نظر به صورت افقی بوده و در پروژه‌های مختلف قابل استفاده هستند. این گروه را می‌توان در دسته‌های زیر قرار داد:

نکته: در مورد نامگذاری هر کدام از اسپیسرها، به نام انگلیسی آن‌ها توجه کنید تا درک کاملی از نحوه عملکرد آنها داشته باشید.

اسپیسر هارد فیکس (Hard Fix)

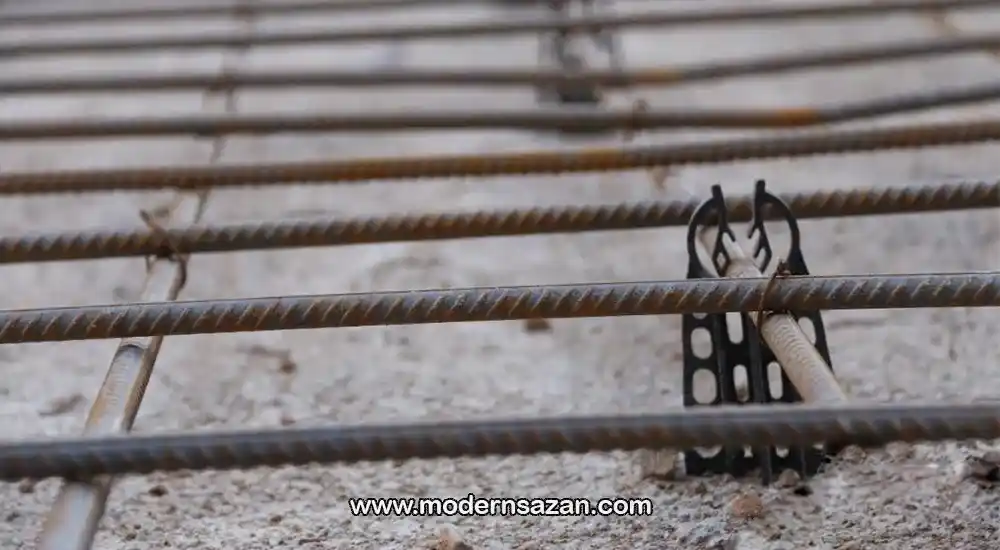

از این اسپیسر به عنوان پرمصرف‌ترین و محبوب‌ترین گزینه برای پوشش بتنی در کف‌های سنگین و با تراکم بالا یاد می‌شود. همانطور که از اسم آن هم پیداست، درجه سختی ماده به کار رفته برای ساخت این ابزار بسیار بالاست و می‌تواند حجم وسیع آرماتور را تحمل کند. بنابراین با قابلیت تحمل بار نقطه‌ای تا ۳۵۰ کیلوگرم، می‌توان اسپیسرهای هارد فیکس را در فونداسیون‌ها، شناژ ها، تیرها و ستون‌های بزرگ به کار گرفت. این اسپیسر ها دارای دو شاخک قفل کن بسیار محکم هستند که برای میلگردهای سایز ۱۰ تا ۳۲ میلیمتر به کار گرفته می‌شوند. کاربرد این ابزارها در فونداسیون‌ها و کف‌های نیمه سنگین به صورت چهار عدد در هر متر مربع، برای کف‌های فوق سنگین به صورت ۶ الی ۱۰ عدد در هر متر مربع و برای تیرها و پوتر ها به صورت سه عدد در هر متر طول برآورد می‌شود.

اسپیسر ماکس فیکس (Max fix)

اسپیسرهای ماکس فیکس از جمله اسپیسرهای پر کاربرد در حوزه‌های با بتن ریزی بالا مانند پوتر ها، ستون‌ها و شناژ ها هستند که از لحاظ طراحی تا حدود زیادی به ابزارهای هارد فیکس شباهت دارند. البته از این گروه بیشتر برای میلگردهای سایز ۸ تا ۲۰ میلیمتر استفاده می‌شود و تحمل بار نقطه‌ای آنها هم ۱۸۰ کیلوگرم است. برای استفاده از اسپیسرهای ماکس فیکس شما باید ۴ عدد در هر متر مربع در کف‌های نیمه سنگین و سه عدد در هر متر طول برای تیرها و پوترها استفاده کنید. شاخک قفل کن ماکس فیکس شباهت بسیار زیادی به هارد فیکس دارد.

اسپیسر مینی فیکس (Mini fix)

همانطور که لفظ مینی در اسم این گروه نشان می‌دهد، کاربرد آنها بیشتر برای پروژه‌های کوچک بوده و به میلگردهای سایز ۶ تا ۱۴ میلی متر محدود می‌شود. زمانی که شما قصد استفاده از میلگردهای سبک مانند میلگردهای حرارتی در سقف ساخت و ساز خود دارید، می‌توانید از این گزینه استفاده کنید که تحمل بار نقطه‌ای آن در حدود ۳۵ کیلوگرم است. اندازه شاخک قفل کن این ابزارها حرکت تا میلگرد سایز ۱۸ هم قابل استفاده است، اما توصیه می‌شود که بیشتر از سایز ۱۴ استفاده نشوند و کاربرد آنها به صورت ۴ عدد در هر متر مربع باشد.

اسپیسر فلت فیکس (Flat fix)

اسپیسر های فلت فیکس را می‌توان یک نمونه تغییر یافته از اسپیسرهای مینی فیکس معرفی کرد که یک کف صاف و تخت دارند و آنها را برای اجرای سقف‌ها و کف‌های سبک مناسب می‌کند. در این مورد هم شما می‌توانید از میلگرد ۶ تا ۱۴ میلیمتر استفاده کنید و کاربرد آنها هم به صورت چهار عدد در هر متر مربع در سطوح نرم می‌باشد. فلت و مسطح بودن کف اسپیسر کمک می‌کند که شما در کاربرد آن محدودیتی نداشته باشید و برای پوشش‌های نرم مانند استایرن با مشکل مواجه نشوید.

اسپیسر ساید فیکس (Side fix)

از این دسته به عنوان اسپیسر یکطرفه هم یاد می‌شود که میلگرد راه خارج از نقطه ثقل خود و در فضایی بیرون از محدوده اصلی خود حفظ می‌کنند. این اسپیسرها گزینه خوبی برای سازه‌های با وزن متوسط و نیمه سنگین هستند که تحمل بار نقطه‌ای آنها در حدود ۲۰۰ کیلوگرم بوده و معمولاً به صورت چهار عدد در هر متر مربع در کف و سه عدد در متر طول در تیرها و پوترها به کار گرفته می‌شوند. این ابزار امکان جا زدن از بغل میلگرد را به صورت یک طرفه فراهم می‌کند و به همین دلیل یک مزیت بزرگ در استفاده از آنها در پروژه‌های مختلف با محدودیت فضایی محسوب می‌شود.

اسپیسر یو فیکس (U fix)

طراحی این دسته از محصولات کاملاً به حرف U شباهت دارند و در آن به جای شاخک‌های قفل کن، فقط یک فضای اختصاصی برای قرار گرفتن میلگرد در نظر گرفته شده است. این ابزارها قادر به تحمل ۲۰۰ کیلوگرم بار نقطه‌ای هستند که معمولاً به صورت چهار عدد در هر متر مربع برای کف‌های متوسط و ۳ عدد در متر برای تیرها و ستونها به کار گرفته می‌شود. این نکته را به خاطر داشته باشید که اسپیسر یوفیکس به عنوان یک نشیمنگاه و کرسی عمل می‌کند و نقشی در نگهداری میلگرد ندارد، به همین دلیل در پروژه‌هایی که رفت و آمد بر روی میلگرد زیاد است یا حجم بتن ریزی بالاست، نباید به کار گرفته شوند

اسپیسر دابل فیکس (Double Fix)

اسپیسرهای دابل فیکس برای قرار دادن دو شبکه میلگرد یا آرماتور در کنار یکدیگر طراحی شده است. این ابزارها بهترین گزینه ممکن برای دال‌های بتنی و سقف‌های بتنی به صورت دو شبکه هستند که دارای دو قسمت پایه به صورت مادگی و هد به صورت نری است. امکان استفاده از این ابزارها برای میلگردهای با اندازه ۸۰ تا ۱۸۰ میلیمتر استفاده می‌شود و لازم است که قسمت پایه و هد آنها از قبل با یکدیگر مونتاژ شود. استفاده به صورت چهار عدد در هر مترمربع ایده آل ترین شرایط مناسب برای اسپیسر های دابل فیکس است.

اسپیسر فلت بار (Flat bar)

این ابزار را می‌توان محبوب‌ترین گزینه برای میلگردهای ۸ میلیمتر تا ۱۴ میلیمتر در نظر گرفته با توجه به اندازه قفل کن آن است. از اسپیسر های فلت بار برای قرار دادن دو ردیف میلگرد به صورت متقاطع استفاده می‌شود و این یکی از بزرگ‌ترین مزیت آنها محسوب می‌شود. به طور کلی از این اسپیسرها به صورت چهار عدد در هر متر مربع استفاده می‌شود.

اسپیسر راند بیس (Round Base)

اسپیسرهای راند بیس یک حلقه دایره‌ای شکل با چند پایه است که در آن‌ها خبری از شاخک قفل کن نیست و به عنوان یک پایه نگهدارنده برای سقف‌ها و دال‌های سبک و همچنین دیوارهای پیش ساخته عمل می‌کند. این دسته توانایی تحمل بار نقطه‌ای ۲۵۰ کیلوگرم را دارند و برای حداکثر سایز میلگرد ۲۲ میلیمتر قابل استفاده هستند. از اسپیسرهای راند بیس باید به صورت دو عدد در هر متر مربع برای کف سازی و دو عدد در هر متر مربع برای سقف‌های بزرگ و پهن استفاده شود.

اسپیسر لانگ بیس (Long base)

همانطور که از اسم آن‌ها پیداست، این ابزارها برای سطوح بسیار وسیع مانند سقف‌های بزرگ و همچنین کف سالن و محوطه سازی کاربرد دارند. این دسته فاقد شاخه قفل کن هستند و بیشتر یک بیس یا پایه برای آرماتور و شبکه میلگرد به وجود می‌آورد تا بر روی آن قرار گرفته و افت نداشته باشند. توانایی تحمل بار نقطه‌ای ۲۰۰ کیلو گرم و امکان استفاده در شرایط مختلف از مهمترین ویژگی این اسپیسرها محسوب می‌شود و نحوه استفاده از آن هم دو عدد در هر متر مربع برای کف سازی و دو عدد در هر متر مربع در سقف‌های بزرگ و وسیع است.

اسپیسرهای دیواری

این دسته تحت عنوان اسپیسر عمودی هم شناخته می‌شوند که طراحی آنها نسبت به گزینه‌های قبل متفاوت بوده و به شکل خاصی باعث نگهداری میلگردها و حفظ فاصله برای بتن ریزی می‌شوند. اسپیسرهای عمودی را می‌توان در سه دسته کلی قرارداد:

 اسپیسر ویل فیکس

به عنوان اصلی‌ترین گزینه اسپیسر های عمودی شناخته می‌شود که طراحی آن کاملاً به یک چرخ  بالا کشنده آب چاه شباهت دارد. این ابزارها برای حفظ فاصله بین آرماتور و سطح به صورت عمودی به کار گرفته می‌شود و دارای یک قفل کن بسیار قوی است که بر روی میلگرد اسپیرال قرار گرفته و یک محور مرکزی محکم ایجاد می‌کند. معمولاً از این ابزارها برای اجرای ستون و دیوارهای حجیم استفاده می‌شود و بتن آن مانع از نفوذ یون کلر، سولفات‌ها و اسیدها به داخل بتن می‌شود.

دندانه دار بودن سطح خارجی اسپیسر به عنوان مهمترین ویژگی گروه ویل فیکس شناخته می‌شود که برای میلگردهای سایز ۶ تا ۳۲ میلیمتر قابل استفاده بوده و در دیوار به صورت سه عدد در هر متر مربع  به کار گرفته می‌شود.

اسپیسر کیج فیکس

طراحی این اسپیسر تا حدود زیادی به طراحی قفسه شباهت دارند که در آن خبری از دندان نیست. این محصولات در دو گروه O به منظور استفاده پیش از بسته شدن کامل شبکه آرماتور و همچنین گروه V به منظور کاربرد پس از بسته شدن کامل شبکه آرماتور دسته بندی می‌شوند. اسپیسرهای کیج فیکس برای میلگردهای سایز ۸ تا ۱۴ میلیمتر ایده آل هستند و در مورد پایه پل‌ها، قالب‌های لغزنده، قالب‌های بالا رونده، سازه‌های دریایی به کار گرفته می‌شوند. این محصولات بر روی میلگردهای اسپیرال نصب می‌شوند و کاربرد آنها در شبکه‌های قفسه‌ای به صورت هر ۸ عدد در طول قطر شبکه میلگردی است.

اسپیسر ویل سان

این دسته از اسپیسر ها تحت عنوان اسپیسر خورشیدی هم شناخته می‌شود که طراحی آن نسبت به مدل‌های قبل متفاوت است و در خارج از آن دندانه به کار گرفته نشده است. طراحی این ابزارها به مانند طرح کلی یک گل است که قسمت مرکزی آن اطراف میلگرد اصلی را احاطه کرده و شعاع آن به اندازه شعاع بتن ریز خواهد بود. بزرگ‌ترین مزیت اسپیسر های خورشیدی این است که احتمال شکستن دندانه‌ها در آنها به حداقل رسیده و در نتیجه در ستون‌های عمودی، دیوارها، مقاطع مدور و موارد مشابه از آنها استفاده می‌شود.

برای کاربرد اسپیسر ویل سان شما می‌توانید سه عدد در هر متر مربع در سطوح مختلف به کار ببرید و امکان استفاده از آنها برای میلگردهای سایز ۸ تا ۲۲ میلی متر وجود دارد.

اسپیسرهای با طراحی خاص

در برخی موارد ما امکان استفاده از اسپیسرهای افقی یا اسپیسرهای عمودی را نداریم و از طرف دیگر نیاز داریم که از ابزاری با عملکرد مشابه آنها کمک بگیریم. شرکت‌ها برای پاسخگویی به این نیاز، اسپیسرهای پلاستیکی با طراحی خاص وارد بازار کردند. این گروه را می‌توان در چهار دسته زیر قرار داد:

اسپیسر نیلینگ

این اسپیسرها را می‌توان به عنوان یک گزینه خاص و منحصر به فرد در زمینه ساخت تونل و جلوگیری از ریزش خاک دیواره معرفی کرد. در حقیقت این اسپیسر به عنوان یک پوشش و کاور برای میلگردها عمل می‌کند و در صورت ریزش خاک در شرایط مختلف، مانع از رسیدن آن به سطح میلگرد شده و در نتیجه مانع از خوردگی میلگردها می‌شوند. نحوه استفاده از این فاصله اندازها با توجه به طول متغیر است و شرایط نصب آن هم فرق می‌کند. اما به طور کلی، وظیفه آنها حفظ میلگردها در محل اندازه گیری شده و برآورد شده برای پروژه است.

 اسپیسر استرند فیکس

این اسپیسرها را می‌توان به عنوان مکمل اسپیسرهای نیلینگ معرفی کرد که وظیفه آن نگهداری گمانه‌هایی است که توسط استرندهای نیلینگ به کار گرفته شده است. نحوه استفاده از این ابزارها به این صورت است که در مرکز کابلهای استرند نصب می‌شود و کابلها در داخل شیارهای آن قرار می‌گیرند. این وضعیت باعث می‌شود که کابلهای استرند تثبیت بیشتری داشته باشند و از طرف دیگر به عنوان یک سیستم حمایتی برای سیستم نیلینگ عمل می‌کند. این ابزارها به صورت دو عدد در هر متر از طول کابل‌های استرند به کار گرفته می‌شوند و تراکم آنها نسبت به گزینه‌های دیگر کمتر است.

اسپیسر لوله مخابراتی

این ابزار به عنوان یک سیستم حمایتی برای حفظ فاصله و آرایش بین لوله‌های مخابراتی به کار گرفته می‌شوند و مانع از نزدیک شدن آنها در حین بتن ریزی می‌شود. این اسپیسر ها دارای یک قسمت کفی هستند که بر روی زمین قرار می‌گیرد و یک قسمت یو شکل هم برای نگهداری لوله دارند. اگر قرار باشد که چند لوله بر روی هم قرار گیرند، اسپیسر لوله مخابراتی آرایش متفاوتی می‌گیرد که دو طرف آن به صورت یو شکل بوده که هر کدام از آنها مکمل اسپیسر پایینی خود است. به همین دلیل امکان حرکت کردن لوله‌های مخابراتی و برخورد آنها با یکدیگر به حداقل می‌رسد.

قیمت اسپیسر

بدون شک یکی از فاکتورهای بسیار مهم در انتخاب اسپیسرها، مسائل اقتصادی و در نظر گرفتن قیمت آنهاست. اگر یک بار دیگر مطالب نوشته شده در بندهای قبلی را دنبال کنید، متوجه می‌شوید که با مدل‌های مختلفی از این ابزارها مواجه هستیم که هر کدام از آنها ویژگی‌های متفاوتی دارند. حالا اگر ما هم از همین دسته بندی‌ها برای اعلام قیمت اسپیسرها استفاده کنیم، مبانی زیر وجود دارد:

از لحاظ جنس

از لحاظ جنس باید بپذیریم که قیمت اسپیسر پلاستیکی نسبت به گزینه‌های دیگر پایین‌تر است و به عنوان یک گزینهٔ ارزان شناخته می‌شود. قیمت اسپیسر بتن نسبت به اسپیسر های فلزی کمتر است و معمولاً در پروژه‌های سبک از آنها استفاده می‌شود.

از لحاظ اندازه

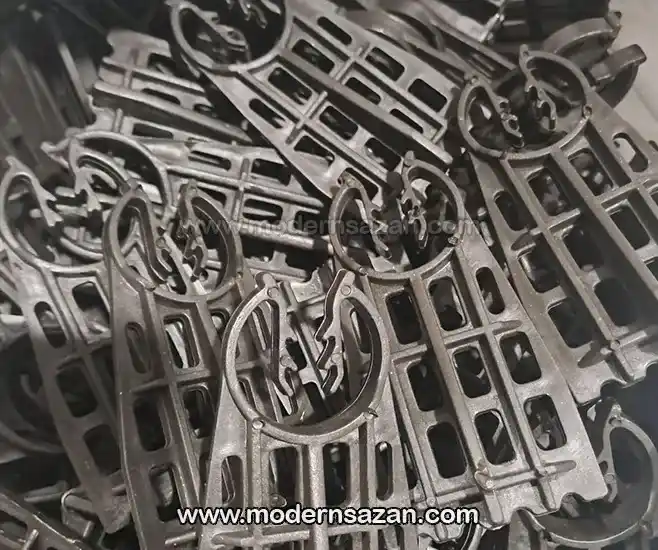

وقتی که اندازه یک جسم خاص افزایش می‌یابد، یعنی تولید کننده برای آن از ماده اولیه بیشتری استفاده کرده و در کنار آن باید مسئله استحکام و ماندگاری را هم در نظر بگیرد. با این تفاسیر قیمت اسپیسر ۵ سانتی بیشتر از اسپیسرهای ۳ سانتی است و به همین ترتیب اسپیسر های هفت سانتی هم قیمت بالاتری دارند.

از لحاظ طراحی

متاسفانه در این بین ما نمی‌توانیم به صورت تک به تک به قیمت اسپیسر ها اشاره کنیم. اما به عنوان یک قانون کلی، هرچه استحکام اسپیسرها بالاتر باشد و توانایی آنها برای تحمل بار نقطه‌ای بیشتر باشد، قیمت آنها هم بالاتر  خواهد بود. از طرف دیگر هرچه طراحی فاصله نگهدار پیچیده‌تر باشد، مطمئن باشید که تولیدکننده قیمت بالاتری برای آن درخواست می‌کند.
