وقتی به انتخاب یک سیستم قالب بندی مقاوم فکر می‌کنیم. مطمئنن قالب فلزی، یکی از اولین گزینه های است که در ذهن ما شکل می‌گیرید. قالب فلزی بتن یکی از بهترین نوع قالب‌های موجود در بازار می‌باشد که در انواع مختلفی به صورت پنل‌های فلزی برای قالب بندی مورد استفاده قرار می‌گیرند. این نوع از قالب‌ها به دلیل نگهداری از بتن و ایجاد شکل‌های مختلف به عنوان یک سازه موقت بکار گرفته می‌شوند و تا زمان گیرش کامل بتن و ایجاد ثبات کامل در آن باقی می‌مانند. انتخاب قالب برای اجرای سازه های بتنی به شرایط آن نیز بستگی دارد و حتی برای مدل های مختلف آن‌ها طراحی های متفاوتی در نظر گرفته شده که می‌توان به انواع قالب فلزی اشاره کرد. انواع قالب بتن فلزی در تنوع بالایی ساخته می‌شود که علاوه بر آن دارای تجهیزات جانبی کاربردی نیز برای اجرای قالب بندی هستند.

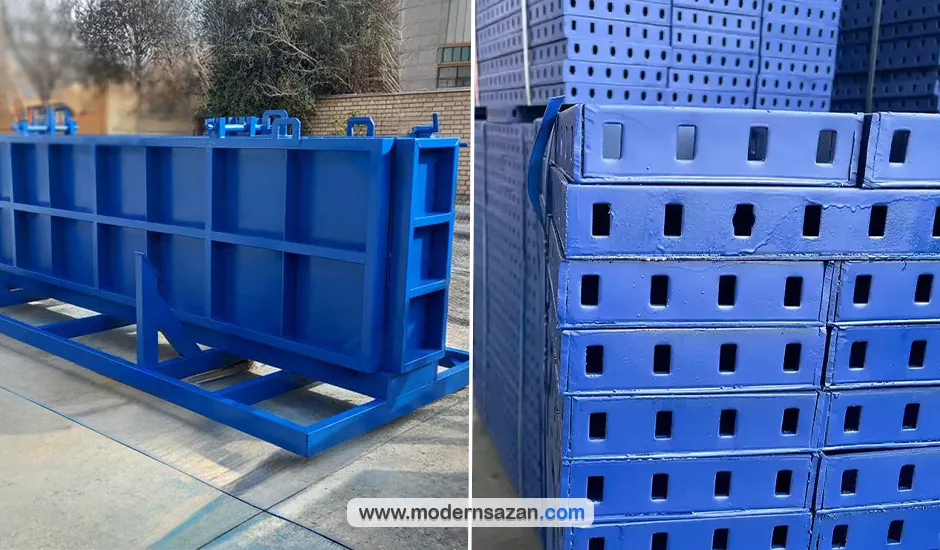

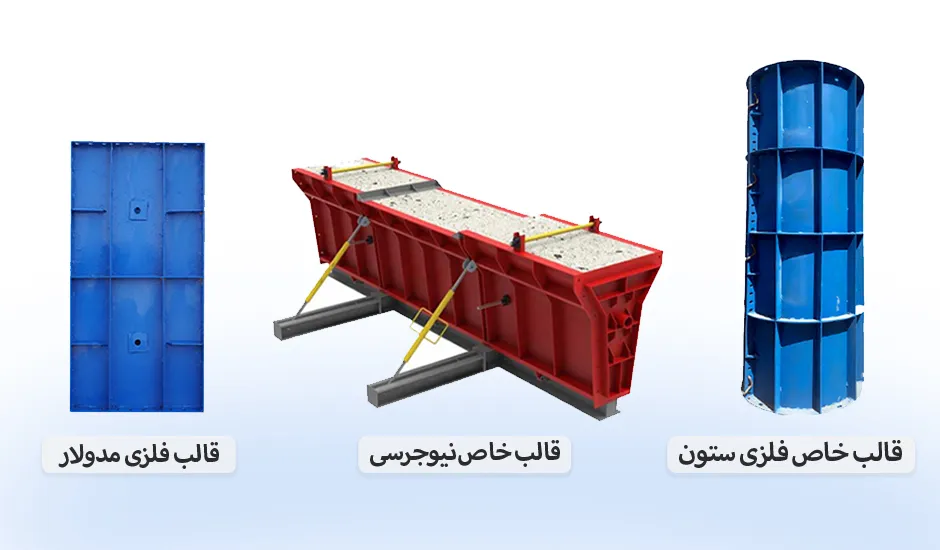

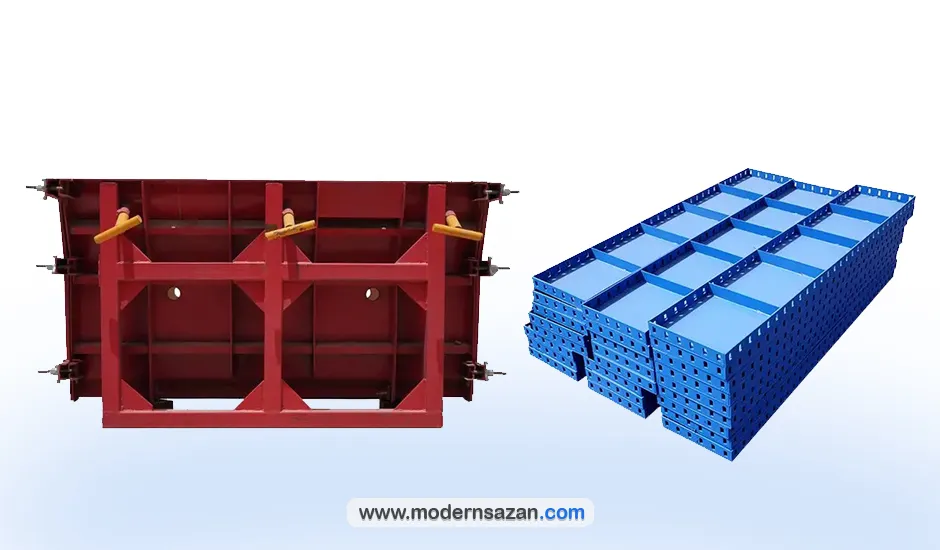

قالب های فلزی یکی از رایج‌ترین نوع قالب‌ها هستند که به دلیل وجود ویژگی های مختلف مورد استفاده در انواع ساخت و ساز های بتنی قرار می‌گیرند. این قالب‌ها از لحاظ طراحی و استفاده به دسته های مختلف قالب‌های مدولار، قالب‌های خاص (طرح دار) تقسیم می‌شوند. تولید هرکدام از این نوع قالب‌های فلزی به شکل متفاوت‌تری انجام می‌گیرد. انواع قالب‌های بتن در نوع ساختاری شامل قالب مدولار تسمه ای لبه ۵ و ۶، قالب لبه خم، قالب خاص دوتیکه دایره ای ستو قالب خاص منهول گرد، قالب خاص نیوجرسی، قالب خاص تونل و قالب بتن اکسپوز و دیگر قالب‌ها می‌باشند که در ادامه بیشتر به آن‌ها خواهیم پرداخت.

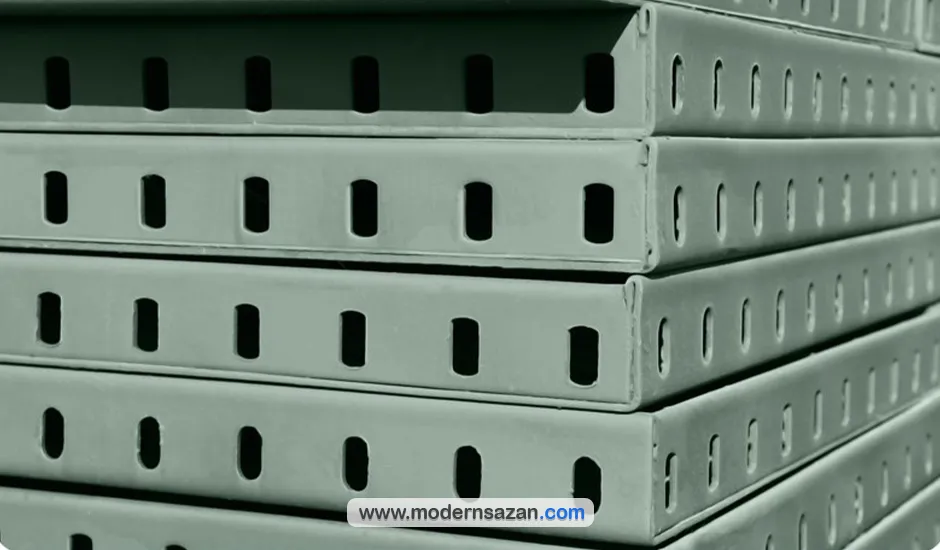

قالب فلزی مدولار به قالب‌های مدولار فلزی گفته می‌شود که از آن در اجرای سازه های بتنی استفاده می‌کنند. این نوع از قالب‌ها معروف ترین نوع قالب های فلزی هستند، که به دلیل مقاومت و ماندگاری بالا استقبال زیادی ز آن‌ها در مراحل قالب بندی می‌شود. انوع قالب فلزی مدولار در دو نوع تمام فلزی قال لبه خم (طرح ارس) و قالب تسمه‌ای (جوشی) با استفاده از ورق های فلزی ضخامت ۳ میل st37 تولید و مونتاژ می‌شوند. ابعاد و اندازه این قالب ها شامل اندازه عرضی ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۳۵، ۴۰، ۴۵، ۵۰ در ارتفاع ۱، ۱.۵ و ۲ متری است. از قالب های فلزی در اجرای ساخت و ساز های متنوعی مانند اجرای ساختمان های مسکونی، برج های مرتفع، سازه های وسیع، احداث پل و در هر شرایطی که امکان استفاده از آن‌ها وجود داشته باشد مورد استفاده قرار می‌گیرند.
قالب بتن خاص فلزی به طور معمول در سازه های که دارای شکل های منحنی و پیچیده هستند مورد استفاده قرار می‌گیرند. این قالب‌ها زمانی که شرایط استفاده از قالب‌های فلزی مدولار فراهم نباشد و سازه دارای پیچیدگی و شکل متفاوت تری باشد. به صورت سفارشی مطابق همان پروژه تولید و سپس استفاده می‌شوند. این قالب‌ها در نوع خاص فلزی دارای انواع مختلفی هستند و در تنوع بالایی برای انواع پروژه ها تولید می‌شوند. برخی از این قالب‌ها مانند قلب ستون گرد و یا قالب منهول دارا اندازه استانداردی هستند که می‌توانید مطابق همان اندازه ها قالب مورد نظر خود را سفارش بدهید. در زیر به برخی از قالب‌های خاص فلزی می‌پردازیم.
قالب ستون گرد یکی از قالب های خاص فلزی است که به صورت گرد و دایره‌ای تولید می‌شود. قالب بتن خاص گرد معمولا برای اجرای ستون‌های گرد در ارتفاع و اندازه‌های مختلف تولید می‌شود. این نوع از قالب‌ها به صورت قالب خاص از دو نیم دایره کاملا مساوی ساخته می‌شوند تا به صورت راحت‌تری مونتاژ و یا دمونتاژ شوند. برای ارتقای استحکام قالب بتن گرد ستون در قسمت پشت قالب از قوطی و لوله برای مهار آن استفاده می‌کنند که این مهاری‌ها اتصال مستقیمی به قالب بتن خاص ستون دارند.
قالب بتن نیوجرسی از قالب بتن‌های خاص فلزی است که از آن برای جدا سازی اتوبان، مسیرهای دو طرفه، ایجاد مانع و یا بستن مسیر های خاص و مختلف استفاده می‌شود. این قالب‌ها دارای شکل ظاهری منحنی و قوس دار با ابعاد و اندازه ۴ و ۶ متری در ضخامت ورق ۴ میلی متر هستند. اجزای این قالب شامل سولجر، شمع حمایتی، پشت بند و… است که در نوع پیش ساخته برای تولید نیوجرسی بتنی از آن استفاده می‌شود.
قالب بتن منهول از دو نوع قالب داخلی و بیرونی به شکل گرد از ورقی بع ضخامت ۳ میلی متر تولید می‌شود. قطر داخلی قالب های منهول در حالت معمولی و استاندارد ۶۰ الی ۱۷۰ سانتی متر است که در صورت نیاز می‌توان این اندازه را افزایش داد. از قالب منهول برای تولید منهول های بتنی توخالی استفاده می‌کنند. که به دلیل ظاهر متفاوت آن را جزو قالب های خاص قرار می دهند.

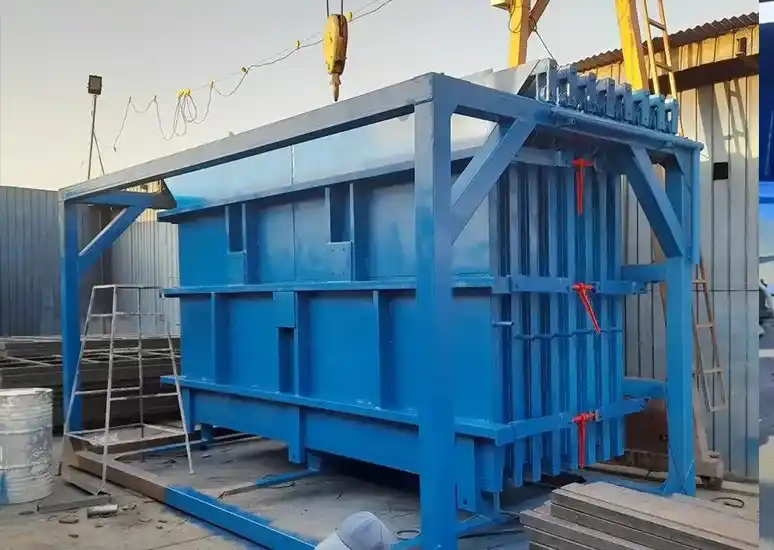

قالب دیوار پیش ساخته به صورت یک طرفه و دو طرف نما و همچنین استاده و خوابیده برای تولید دیوار های پیش ساخته بتنی مونتاژ می‌شوند این قالب ها در طرح های رویه مختلفی در طول ۴ و ارتفاع ۱.۲ و ۳ متر تولید می‌شوند. به دلیل شکل متفاوت نسبت به قالب مدولار قالب دیوازر شامل دسته های قالب خاص است که می‌توان در صورت نیاز طرح رویه قالب را که موجب ایجاد شکل ظاهری بر روی بتن می‌شود را تغییر داد.
قالب لاینیگ تونل به قالب های فلزی منحنی شکل در ابعاد و اندازه بزرگ گفته می‌شود که از آن برای اجرای تونل و قالب بندی آن استفاده می‌شود. این نوع از قالب‌ها دارای اندازه سفارشی نسبت به اندازه و ابعاد تونل هستند. که قابل تنظیم به وسیله بازوهای هیدرولیکی هستند. قالب لاینیگ تونل جزو بزرگترین نوع قالب‌های فلزی هستند که از قیمت بیشتری نیز به دلیل سختی تولید و ساخت این نوع از قالب می‌باشند. تولید این قالب‌ها با چالش های مختلفی انجام می‌شود که نیازمند دقت بالایی در تولید است.
قالب بتن طرح دار یا ستاره‌ای خاص جزو قالب‌های خاص و سفارشی است که با طرح های مختلفی در پشت قالب تولید می‌شود. این نوع از قالب ها دارای ساختار مشابهی با قالب فلزی مدولار هستند که تنها قسمت رویه آن‌ها باهم متفاوت است. به طور که در قسمت رویه قالب طرح دار از طرح و شکل های مختلفی برای ایحجاد طرح بر روی بتن استفاده می‌کنند. از این قالب‌ها در اجرای دیوار پل یا تونل و دیگر بخش‌ها استفاده می‌شود
قالب سرستون قارچی عمدتا در قسمت بالای ستون و ایجاد سرستون کاربرد دارد. قالب سرستون قارچی دارای شکل مشابهی به قارچ دارد که همین موضوع باعث نام‌گذاری این قالب به سرستون قارچی شده است. از سستون قارچی می‌توان در اجرای سر ستون پل و سازه‌های خاص استفاده کرد. این قالب ها با ورق تمام فولادی در بالاترین سطح کیفیتی تولید می‌شوند.
قالب فلزی صرفاً به اجرای فونداسیون یا دیوار یا سقف یک سازه محدود نمی‌شود و از این قالب‌ها در تمامی قالب بندی استفاده می‌شود. با توجه به شرایط اجرای قالب بتن فلزی، اصولاً قالب گذاری یا به صورت ساده و در محل پروژه انجام می‌شود یا به صورت پیش ساخته همانند نیوجرسی بتنی در یک کارگاه اجرا شده و به محل پروژه انتقال داده می‌شود. معمولاً پروژه های بزرگی مانند سدها و زیرگذر و روگذر های شهری که نیاز به بتن ریزی پیوسته دارند از سیستم قالب گذاری پیشرونده بهره می‌برند. اجرای قالب های فلزی به طور خلاصه در سه بخش مختلف اجرا می شود که شامل: قالب ثابت، قالب رونده و قالب لغزنده هستند.
قالب بتن از اولین نوع تجهیزاتی است که در اجرای انواع پروژه های ساختمانی همواره از آن استفاده می‌شود. این قالب‌ها از اجزای اصلی قالب بندی هستند که سطوح اصلی قالب بندی را تشکیل می‌دهند. قالب‌ها بر اساس شکل و ظاهری که دارند هرکدام در اجرای سازه‌های بخصوصی استفاده می‌شوند. به طور مثال از قالب فلزی مدولار می‌توان در اجرای فونداسیون، ستون، دیوار یک طرفه و دو طرفه، انواع سقف‌ها، اجرای استخر، اجرای پل استفاده کرد. در مقابل از قالب‌های خاص نیز می‌توان در انواع پروژه ها همانند، ستون گرد، اجرای دیوار طرح دار، اجرای نیوجرسی بتنی، سرستون قارچی، دیوار‌های پیش ساخته و دیگر سازه ها استفاده کرد.

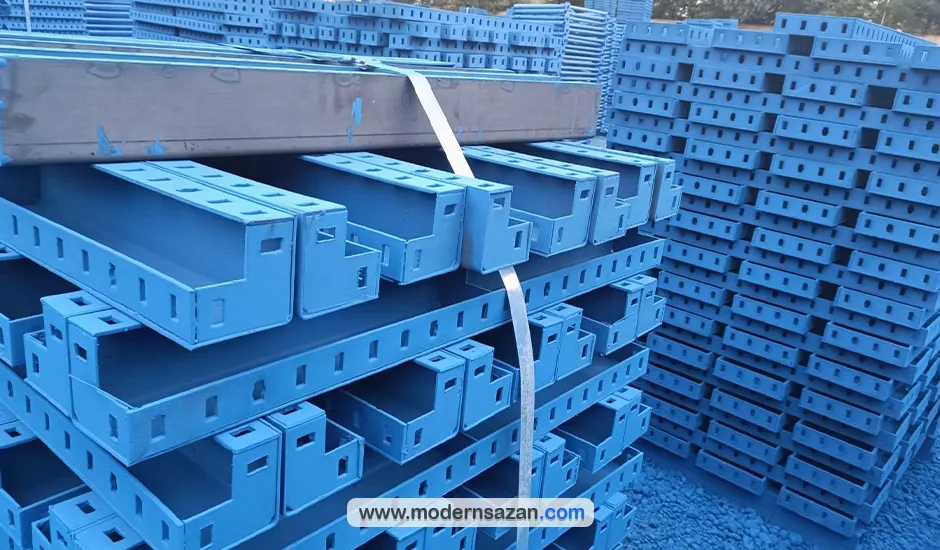

قالب بتن فلزی لبه خم و جوشی دو نوع از قالب‌های پرکاربرد در قالب بندی ساختمان می‌باشند. از این نوع قالب ها همواره استفاده بسیار گسترده‌ای در ساخت انواع سازه ها انجام می‌گیرد. شکل و ابعاد و اندازه قالب لبه خم و جوشی تقریبا یکسان است اما در مراحل تولید آن‌ها می‌توان یک تفاوت بزرگ را مشاهده کرد، این تفاوت بزرگ تولید قالب لبه خم به صورت پرسی و تولید قالب جوشی به و صورت جدا از هم و با استفاده از جوش co2 انجام می‌گیرد. قالب لبه خم به صورت یکپارچه از ورق ۳ میل شکل می‌گیرد که اتصال یکپارچه‌ای میان لبه و قسمت رویه قالب وجود دارد. اما در قالب تسمه‌ای (جوشی) معمولا قسمت تسمه قالب با استفاده از جوش به بدنه آن متصل می‌شود. ای نوع تفاوت را می‌توان بزرگترین تفاوت قالب لبه خم و تسمه‌ای مدولار دانست.
قیمت قالب های فلزی به دلیل وجود ساختار تمام فلزی و بهرمندی از ورق های فولادی مقاوم نسبت به قالب های دیگر همچون قالب پلاستیکی و قالب چوبی بیشتر است. علاوه بر آن از دلایل دیگری که موجب افزایش قیمت قالب فلزی نسبت به قالب های دیگر می‌شود شامل ماندگاری و طول عمر بالا، مقاوم و پایدار در برابر فشار بتن، سهولت در اجرا و وجود انواع مختلف می‌باشد که موجب متمایز بودن و تفاوت قیمت آن نسبت به قالب‌های دیگر است. همچنین قالب مدولار در دو نوع لبه خم و تسمه‌ای تولید می‌شود که قیمت هرکدام از آن‌ها با هم متفاوت است. انتخاب ابعاد و اندازه قالب و همچنین میزان تعداد انتخاب شده می‌تواند قیمت نهایی را تغییر بدهد.
قالب بتن خاص فلزی اصولا در شکل و طرح‌های متفاوتی تولید می‌شود. یکی از دلایل خاص بودن این نوع از قالب‌ها وجود شکل‌های منحنی و در زوایای غیر قائم است. قیمت قالب بتن خاص بر مبنای طرح و ابعاد و اندازه آن مشخص می‌شود. هرچه قالب دارای ابعاد بزرگ و شکل خاص و پیچیده‌ای باشد به طبع قیمت آن نیز افزایش می‌یابد، چرا که نیازمند دقت و مدت زمان بیشتری جهت تولید و اجرا است. استعلام قیمت قالب خاص بعد از ارائه نقشه و توضیحات ساخت قالب خاص اعلام می‌شود. در واقع برای اطلاع از قیمت قالب خاص باید نقشه آن را برای مهندسان مدرن سازان ارسال کنید تا با محاسبات کلی قیمت قالب‌های خاص را به شما اعلام کنند.
یکی از چالش‌های اصلی ساخت و ساز و اجرای پروژه تهیه قالب بتن با کیفیت بالا است. امروزه انواع مختلفی از قالب بتن‌ها با استفاده از ورق‌های متفرقه تولید می‌شوند که خرید نوع مقاوم مستحکم آن‌ها را دشوار کرده است. اگر به دنبال قالب بتن درجه یک با قیمت درب کارخانه هستید، می‌توانید اقدام به تهیه آن از شرکت مدرن سازان بکنید. این شرکت تمامی محصولات خود را در بالاترین سطح کیفی تولید و ارائه می‌کند. در خطوط تولید قالب بتن مدولار و خاص در شرکت مدورن سازان از ورق st37 استفاده می‌شود که دارای کیفیت بالایی است. برای اطلاع از قیمت انواع تجهیزات قالب بندی و قالب بتن تماس بگیرید.
