همانطور که میدانید یکی از مهم ترین عوامل برای داشتن سازه های محکم نیازمند به سیستم قالب بندی با کیفت است که تمامی مراحل استاندارد سازی به تور کامل در آن رعایت شده باشد همچنین سیستم قالب بندی دیوار اساسا با روش های مختلفی انجام میگیرد که یکی از ان روش ها قالب بندی قالب بتن دیوار قوسی است که نیازمند قالب های مناسب به صورت قوسی شکل (دایره ای یا منحنی شکل) می باشد که به آن ها قالب های کمانی نیز گفته می شود این قالب ها به صورت سفارشی در ابعاد و اندازه های خاصی تولید و ارائه میشوند از این قالب ها در سازه های دایره ای شکل مانند مخازن آب، سیلو ها و یا ستون های گرد مانند مورد استفاده قرار میگیرند همچنین لازم به ذکر است که کیفیت و استاندارد های قالب بتن قوسی و منحنی همانند قالب های مدولار است با این تفاوت که فاقد تسمه های افقی می باشند.پشت بند افقی این قالب ها توسط دستگاه نورد قوس داده میشوند و برای اجرای سازه های مدور با قطر بیش از ۲متر از پانل های کمانی استفاده نمود اجرای سازه های قوسی و منحنی شکل توسط قالب های قوسی و مدولار هم امکان پذیر است که در ادامه به این موضوع خواهیم پرداخت.

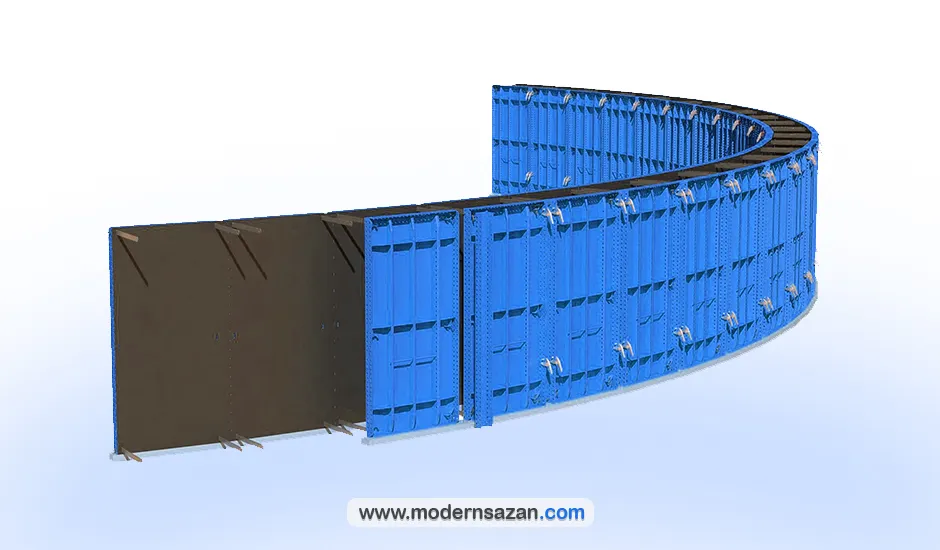

قالب بندی دیوار قوسی با استفاده از قالب های کمانی
قالب‌هاي كماني مانند قالب های مدولار در ابعاد و اندازه‌هاي متفاوتی ساخته مي‌شوند که به وسیله گیره به لوله نورد شده متصل مي شوند در سازه های قوسی شکل اگر قطر سازه کمتر از ۲ متر باشد مانند ستون های گرد و نیز لوله های بتنی، ازقالب گرد و منهول استفاده میشود.
اجرای سازه های مدور با قطر۲ الی ۷٫۵متر:
برای اجرای سازه های مدور با قطر ۲ الی ۷٫۵ متر می توان از قالب دیوار قوسی کمانی که فاقد تسمه های افقی می باشد بخوبی بهره گرفت . بدیهی ایست که پشت بند افقی این پانل ها باید توسط دستگاه نورد دور داده شوند. در این روش قالب بندی فرم مدور سازه کاملا تابع فرم پشت بند های آماده شده می باشد و دقت در فرم دهی از اهمیت زیادی برخوردار است.
اجرای سازه های مدور با قطر بیش از ۷٫۵ متر:

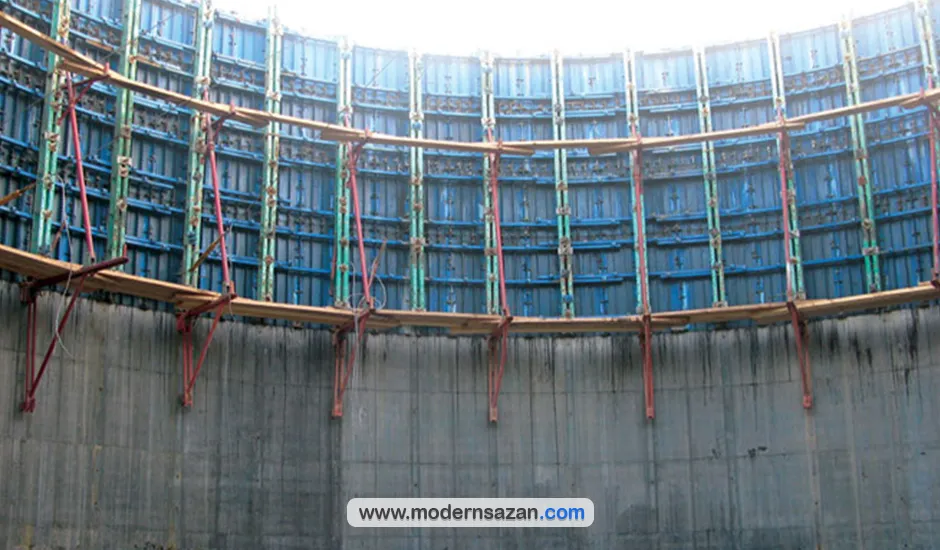

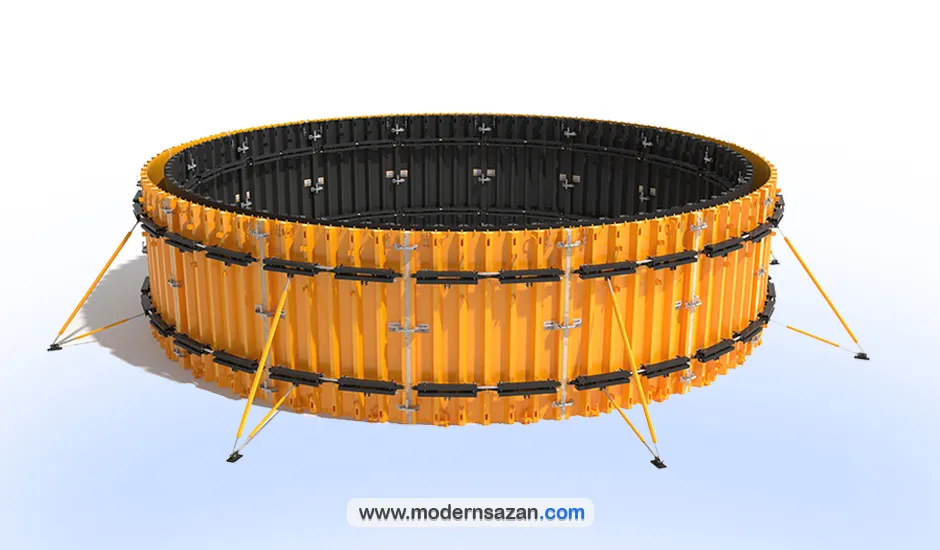

اجرای سازه های مدور با قطر بیش از ۷٫۵ متر مانند مخازن آب و سیلو می توان از قالب دیوار قوسی مسطح مدور برای قالب بندی بهره گرفت که انتخاب ابعاد قالب ها بستگی به قطر سازه دارد.برای سازه های با قطر ۷٫۵ الی ۱۳ متر حداکثر عرض قالب مسطح ۳۰ سانتی متر و برای سازه های با قطر ۱۳ الی ۲۲ متر از قالب بتن های با عرض ۵۰ سانتی متر پیشنهاد میگردد.

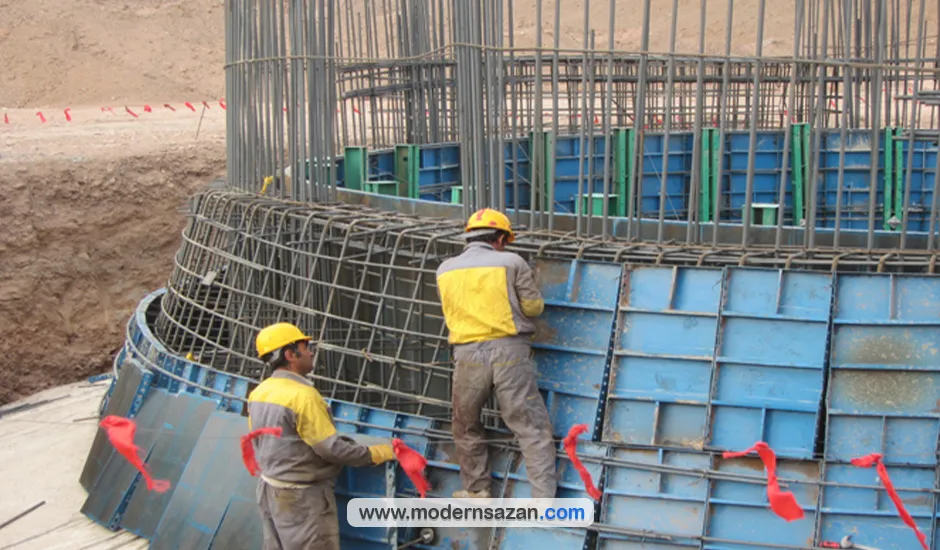

قالب بندی دیوار قوسی با استفاده از قالب های مدولار
همانطور که میدانید با افزایش اندازه سازه های بزرگ استفاده از قالب های کمانی وجود ندارد چرا که به علت داشتن شکل یکپارچه منهی قالب های قوسی امکان استفاده از اسن قالب ها بسیار محدود است که در ساز های خاص مورد استفاده قرار میگیرد از این رو قالب های مدولار با داشتن اندازه های متفاوت مناسب سازه های دیوار قوسی بزرگ هستند که این عمل با داشتن مهارت کافی به خوبی انجام میگیرد و نیازی به طراحی قالب های کمانی بزرگ ندارد برای مثال استفاده از قالب های مدولار عرض ۳۰ سانتی در سازه های با قطر ۱۴ و استفاده از قالب های عرض ۵۰ سانتی متری در سازه های بالای ۲۰ متر مطلوب تر است
قالب بندی دیوار قوسی
اجرای فرایند دیوار های قوسی با استفاده از قالب های کمانی به راحتی و صحیح ترین شکل ممکن اجرا میشود همچنین انجام قالب بندی دیوار های قوسی توسط قالب مدولار در سازه های بزرگ نیز نیازمند دقت و مهارت بالایی دارد تا خروجی کار مشکلی نداشته باشد داشتن پشت بند ها، هدف از طراحی این مدل از سازه در برخی از موارد به منظورتمرکز زدایی و تقسیم بار های بیرونی ساختمان می باشد این نوع از قالب ها در پروژ] های مانند قرنیز و هندریل در پل ها سکو های غیر مدوله و نماهای غیر مسطح بتنی گنبدها به کارگیری در پروژه های منحی و فرعی شکل و… که میتوان استفاده کرد
همچنین استفاده از قالب های مدولار در سازه های بزرگ استوانه ای مانند سیلوها و مخازن و برج‌های مشابه بتنی امکان پذیر است که باعث ایجاد قوس منظم طولی میشود و در مواردی نیازی به طراحی خاص قالب بتن کمانی ندارد.
قالب مناسب برای قالب بندی
با توجه به اینکه امروزه قالب ها هرکدام دارای ویژگی های متفاوتی هستند میتوان گفت هر کدام از قالب های چوبی و پلاستیکی و فلزی میتواندد ویژگی های مختلفی را در قالب بندی و ساخت و ساز ارائه دهند اما در این میان میخواهیم در مورد قالب فلزی حرف بزنیم که جزو مقاوم ترین و پر فروش ترین نوع قالب ها در بازار اسن این قالب ها به دلیل ساختار مقاوم خود دارای محبوبیت بالایی میان مهندسان و کارفرمایان ساخت و ساز هستند و در اکثر پروژه های سنگین و سبک امروزه از آنها استفاده می شود و همواره همان طور که اشاره کردیم دارای محبوبیت بالایی هستند این نوع از قالب ها به دلیل اتصال آسان و دوام و ماندگاری بالا توانایی های بالایی را در قالب بندی از خود نشان می دهند و منجرب خروجی با کیفیت قالب بتن و بتن ریزی سازه می گردند. نحوه استفاده از این قالب ها بسیار راحت می باشد و تنها با استفاده از پین و گوه میتوان آنها را به هم اتصال داد. این نکته را در خرید قالب ها و انتخاب بهترین نوع آنها برای اجرای قالب بندی در سازه های خود حتما لحاظ کنید که قالب های با کیفیت و با دوام به دلیل فشار بار بتن خریداری کنید تا در اجرای ساخت و ساز متحمل خسارت های جبران ناپذیر نشوید.
عملکرد قالب فلزی در قالب بندی
قالب‌های فلزی به عنوان ابزاری حیاتی در ساخت سازه‌های بتنی مورد استفاده قرار میگیرند. این تجهیزات به دلیل ویژگی‌های مثل مقاومت، چندبار قابل استفاده بودن و قابلیت اتصال آسان، از اهمیت بالایی برخوردارند. یکی از مزایای مهم قالب‌های فلزی، مقاومت بالا آنها است. این قالب‌ها قادر به تحمل فشارهای بالا و وزن‌های سنگین هنگام ریختن بتن هستند. همچنین، قالب‌های فلزی دارای عمر زیادی هستند و به دلیل مقاومت و ساختار بادوام فلزی خود میتوانند برای مدت‌های طولانی مورد استفاده قرار بگیرند. از آنجا که قالب‌های فلزی به دلیل مقاومت و پایداری خود، برای پروژه‌های سنگین و سبک مهمی استفاده میشوند. سازه‌های بتنی بزرگ مانند پل‌ها، سدها، ساختمان‌های بلند و برج ها از این قالب‌ها بهره می‌برند. در واقع به دلیل نیاز به قالب‌های محکم و مقاوم، از قالب‌های فلزی استفاده میشود. قالب‌های فلزی دارای مزایای فراوانی هستند که عملکرد آنها را بهبود می‌بخشد. این مزایا شامل موارد زیر میشود:
۱٫ مقاومت: قالب‌های فلزی دارای مقاومت بالا در برابر فشار و وزن بتن هستند، این موضوع باعث میشود که بتوانند به راحتی فشارهای بتن ریختهه شده را تحمل کنند.
۲٫ عمر مفید: قالب‌های فلزی دارای عمر مفید طولانی‌تری نسبت به قالب‌های دیگر می‌باشند که این امر منجرب کاهش هزینه ها به دلیل جلوگیری از خرید مجدد قالب برای پروژه می شود و میتوان از آنها استفاده بسیاری کرد.
۳٫ دقت ابعاد: به دلیل خصوصیات فنی و مهندسی خاص، قالب‌های فلزی قادر به ایجاد سطوح صاف و ابعاد دقیق هستند و میتوانند همواره ساختار صاف و یکدستی را در سازه ایجاد کنند که این ویژگی در قالب ها از اهمیت بسزایی برخوردار است.
نکات مهم قالب بندی دیوار قوسی
قالب بندی دیوار قوسی بع دلیل انحنای موجود در آن دارای چالش ها و سختی های بسیار است که همواره برای اجرا و بتن ریزی آن نیازمند رعایت نکات مهم زیادی هستیم یکی از مهم ترین آنها بکارگیری نیروی ماهر و باتجربه است که یکی از ضرورت های هر پروژه ای است چرا که فرآیند قالب بندی دارای پیچ و خم بسیار است و باید حتما این روند به دست نیرو های ماهر انجام شود. در قالب‌بندی دیوارهای قوسی و بهره‌گیری از متعلقات با کیفیت و درجه یک نیز میتوانید عملیات ساخت قالب‌ها را به بهترین شکل انجام دهید. در ادامه بصورت کامل تر به همه این موارد خواهیم پرداخت با ما همراه باشید.
استفاده از نیروی باتجربه و ماهر در قالب‌بندی دیوارهای قوسی بسیار حائز اهمیت است. تجربه و آگاهی این افراد میتواند به بهبود عملکرد و کیفیت قالب‌بندی کمک کند. علاوه بر این استفاده از متعلقات و وسایلی با کیفیت و درجه یک مانند پین و گوه و گیره و… میتواند به پایداری و دوام قالب‌ها کمک کند. و شکل اولیه آنها را حفظ کند تا قالب ها در بتن ریزی تکان نخورند. در مراحل بعدی اطمینان از اتصال محکم و مقاوم بین قالب‌ها بسیار حائز اهمیت است. این کار میتواند از هر گونه حادثه و خسارتی به قالب‌ها جلوگیری کند. و در اخر قبل از شروع به کار باید قالب‌ها و ساخت‌ها را به دقت بررسی کرده و از کیفیت و صحت آنها اطمینان حاصل کرد. این اقدام میتواند از وقوع مشکلات احتمالی جلوگیری کند.
