مشخصات فنی قالب فلزی جدول

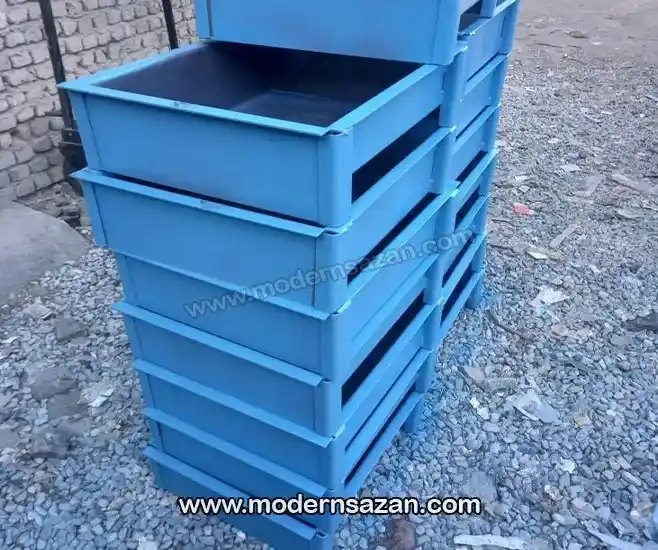

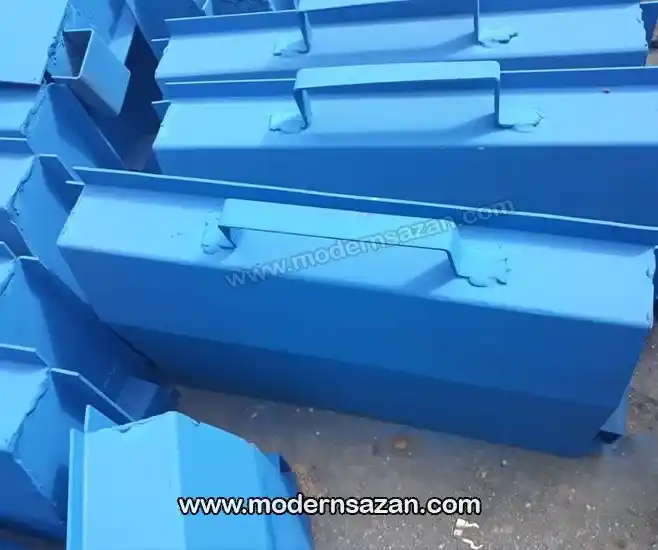

قالب جدول یکی از انواع قالبهای موجود در مجموعه مدرن سازان میباشد، که از آن برای شکل دادن به بتن برای ایجاد جدول بتنی استفاده میگردد. این قالبها در طرحهای مختلفی با توجه به ابعاد قالب به صورت کشویی و پیچ و مهرهای و حلالی شکل در ضخامت ورق ۳ میلی متر تولید میشوند، ضخامت بکار گرفته شده در تولید قالب جدول مطابق استانداردهای تولید قالب بتن جدول است، که میتوان در صورت نیاز آن را به صورت سفارشی در ضخامتهای بالاتری به درخواست کارفرمایان تولید کرد. طول و عرض قالبهای جدول به طور معمول از ۳۰ سانت تا ۷۰ سانت و ضخامت آنها از ۸ الی ۲۰ سانتی متر در نظر گرفته میشود. کاربرد اصلی این جدول ها در هدایت آبراه های شهری و فاظلابها و خط کشی خیابان و… است، که با استفاده از قالب جدول میتوان به راحتی انواع مختلفی از آنها را در شکل های مختلف ساخت و مورد استفاده قرار داد
قالب جدول فلزی در دو مدل زیر تولید میشود:
- قالب جدول کشویی
- قالب جدول پیچ و مهرهای
قالب جدول کشویی

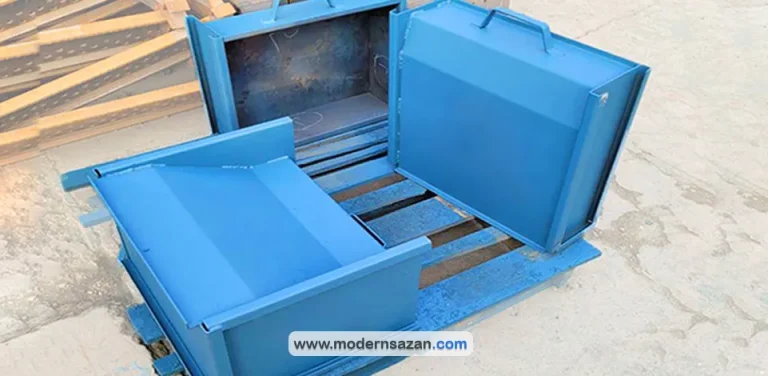

قالب جدول کشویی از پر مصرف ترین قالبهای جدول میباشد که دارای ساختار کشویی است. این قالب با قابلیت سهولت در اجرا به دلیل باز و بسته شدن راحت، دارای فرآیند قالب بندی راحت تری میباشد. قالب جدول کشویی در چند اندازه متفاوت تولید و در روند قالب بندی و آماده سازی جدول برای اجرای پروژه های گوناگون مورد استفاده قرار میگیرد. سه قسمت از دیواره های این مدل قالب ثابت بوده و قسمت پایینی آن حالت کشویی دارد.
قالب جدول پیچ و مهرهای
قالب جدول پیچی از ساختار پیچ و مهرهای برای اتصال و قالب بندی بهره میبرد، که تفاوت بسیار زیادی نسبت به قالب کشویی در فرآیند باز و بسته شدن دارد. این نوع قالبها در ابعاد مشخصی به صورت استاندارد تولید و برای قالب بندی و ساخت جدول آماده میشوند. این قالبها در هر دو طرف خود دارای پیچ و مهره در پشت قالب برای باز و بسته شدن هستند. این قالبها فرآیند اجرایی سخت تری نسبت به قالب کشویی دارند.

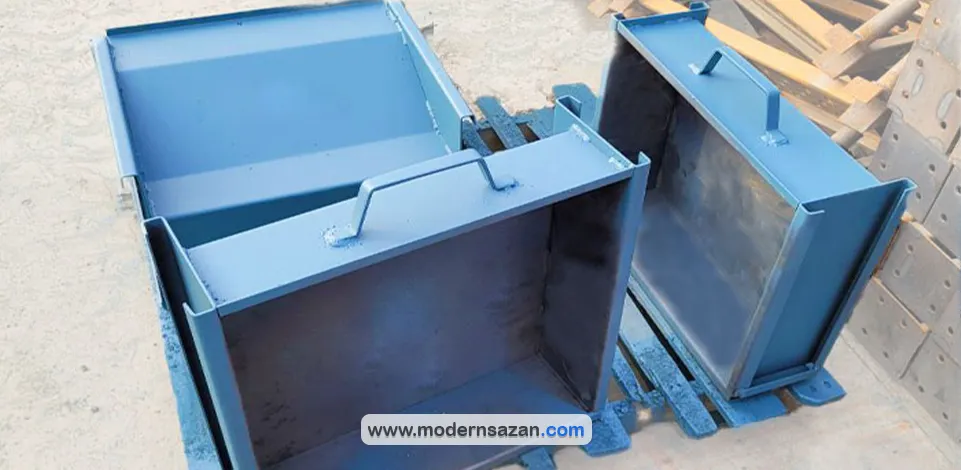

ابعاد و اندازه های استاندارد قالب جدول بتنی
قالب جدول دارای ابعاد و اندازه های بسیار متنوعی است، که باتوجه به نیاز پروژه و سفارش مشتری طراحی و تولید میگردد. وجود ورق با کیفیت فلزی در ساختار قالب جدول موجب سهولت در اجرا و پایداری بیشتر آن در روند اجرا میشود. همچنین وجود ابعادهای گوناگون در قالب جدول امروزه موجب شده است تا کاربرد آنها محدود به یک حوضه خاص نباشد. این ویژگی به دلیل وجود ابعاد مختلف در قالب جدول به عمل میآید که آن را مناسب استفاده در پروژه های مختلف با ابعاد مناسب و دلخواه میکند. در ادامه با بررسی و مشاهده جدول زیر به اندازه و وزن دقیق قالب جدول پی میبریم. که در ادامه برای انتخاب قالب جدول مناسب در اندازه پروژه خود ما را یاری میکند
قالب جدول کانیو
قالب جدول کانیو یکی دیگر از مدل های مختلف قالب جدول است، که دارای شکل ظاهری متفاوت تری نسبت به قالب جدول خیابانی و کنار باغچهای میباشد. این نوع از قالبها با استفاده از ورق ۳ میل با طراحی حلالی شکل و نیم دایره برای هدایت جوی آب در کوچه ها و خیابانها و… بکار گرفته می شود. ابعاد قالب کانیو طبق سفارش مشتری در اندازه های مختلف تولید میشود، که تفاوت اصلی آنها در ارتفاع قالب به اندازه ۱۰ الی ۲۰ سانتی متر می باشد. در ادامه لیست وزن، ابعاد و اندازه جدول آماده شده لیست میکنیم.
- جدول کانیو آبراه ۳۶ کیلوگرم: طول قالب جدول ۵۰، ضخامت ۳۵ و ارتفاع ۱۰ سانتی متر
- جدول کانیو آبراه ۴۵ کیلوگرم: طول قالب جدول ۵۰، ضخامت ۳۵ و ارتفاع ۱۳ سانتی متر
- جدول کانیو آبراه ۵۳ کیلوگرم: طول قالب جدول ۵۰، ضخامت ۳۵ و ارتفاع ۱۵ سانتی متر
تفاوت قالب فلزی و پلاستیکی

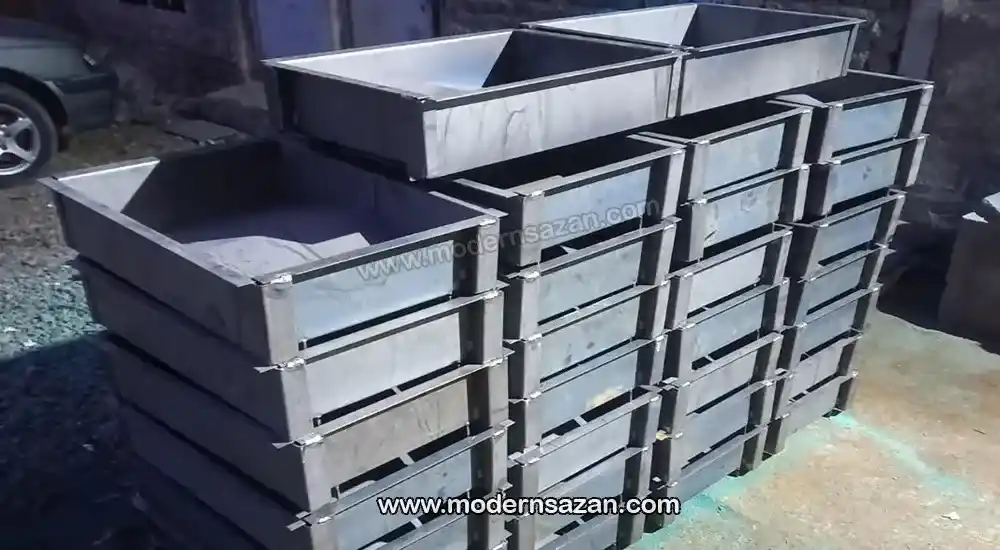

در حالت استاندارد امروزه در دو نوع فلزی و پلاستیکی تولید میشود، که تفاوت بسیار زیادی از لحاظ ساختاری و هم کیفیت اجرای جدول با یکدیگر دارند. اصلی ترین تفاوت آنها در جنس، و کیفیت تولید قالب است که قالب فلزی با استفاده از ورق فلزی مقاوم و قالب پلاستیکی با تزریق پلاستیک به دستگاه شکل دهنده قالب تولید میشوند. یکی دیگر از تفاوت های اصلی این نوع از قالب ها مقاومت بالا و کیفیت تولید جدول است، که در نوع فلزی ما شاهد این ویژگی و برتری آن به نسبت قالب جدول پلاستیکی هستیم.
قیمت قالب فلزی جدول
قیمت قالب فلزی جدول بستگی به عوامل مختلفی دارد. که این موارد شامل: ابعاد و اندازه قالب جدول، نوع قالب خریداری شده، میزان ضخامت و کیفیت ورق استفاده شده در ساخت آن و کیفیت تولید می باشد که همگی تاثیر فراوانی در قیمت نهایی قالب جدول دارند. اما به طور کلی به دلیل خاص بودن قالب جدول، نسبت به قالب های فلزی مدولار قیمت تعیین شده برای آنها بیشتر از قالب های مدولار است. اما امروزه برای خرید قالب جدول مقاوم و بادوام میبایست در گام اول به کیفیت ساخت و استحکام آن قبل از قیمت قالب توجه کرد. پیشنهاد میکنیم برای دریافت اطلاعات تکمیل تر و همراهی کامل شما برای خرید قالب جدول مناسب پروژه های خود با مشاوران ما تماس بگیرید.
