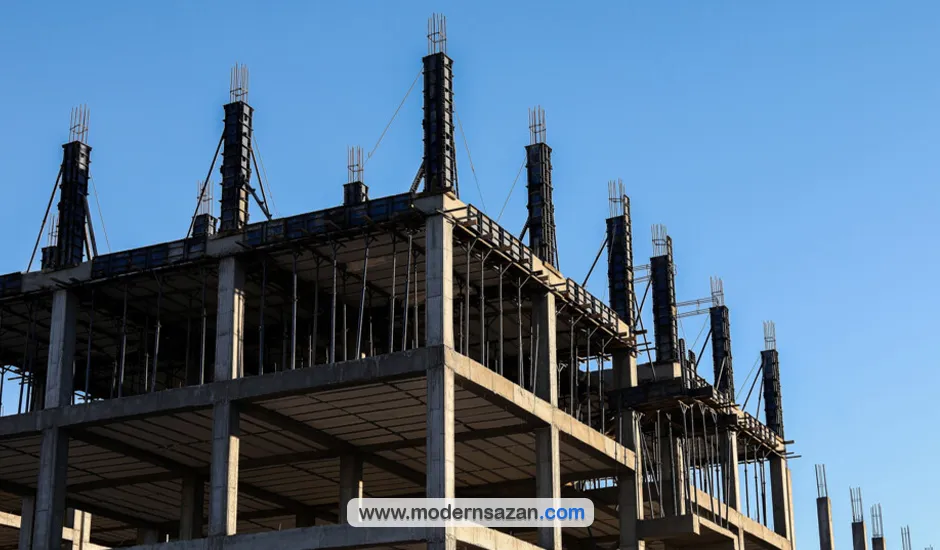

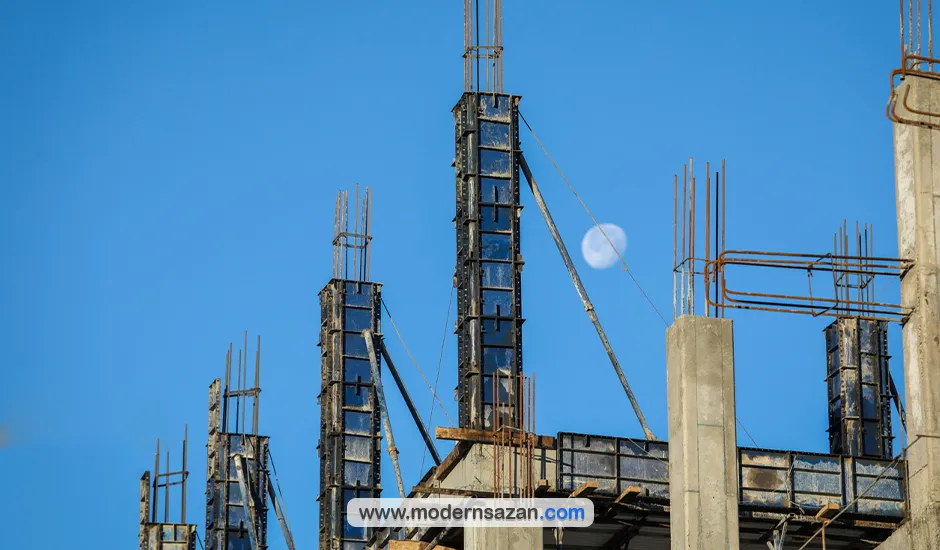

قالب بندی ستون بتنی

قالب بندی ستون بتنی

سیستم قالب بندی ستون با استفاده از انواع مختلف قالب ها و اتصالات در اندازه های گوناگون اجرا می شود اجرای صحیح و کامل این روند به مستحکم بودن ساختمان کمک میکند چرا که ستون ها یکی از محور های اصلی سازه ها هستند که در قالب بندی آن از قالب ها و اتصالات با کیفیت باید استفاده نمود.در این مقاله ما به انواع قالب ها و نحوه اجرای آن خواهیم پرداخت

انواع  قالب ها برای قالب بندی ستون

  1. قالب فلزی مدولار
  2. قالب پلاستیکی
  3. قالب پلی وود و… می باشد که می توان در قالب بندی ستون از آن استفاده کرد

قالب ها و اتصالات ستون

در سیستم قالب بندی ستون ها معمولا از قالب مدولار ستون استفاده می کنند. تجهیزات مختلف مانند قالب های مدولار به همراه کنج های بیرونی و یا نبشی پانچ شده و  پین و گوه و دیگر اتصالات می توان ستون های به شکل مربعی و مستطیل  قالب بندی کرد که اندازه قالب بتن برای اجرای ستون بستگی به ابعاد ستون دارد.

قالب بتن فلزی به دو صورت لبه خم و تسمه ای تولید می گردد هم چنین قالب بتن تسمه ای به دو صورت تسمه ۵ سانتی و تسمه ۶ سانتی تولید می گردد

برای قالب بندی ستون های بزرگ می توانید از قالب بتن های تسمه ۶سانتی

و برای قالب بندی ستون های کوچک از قالب بتن تسمه ۵ سانتی استفاده کنید.

برای قالب بندی ستون های بزرگ حتما از قید لوله ای استفاده کنید

قید لوله ای همراه با گیره قالب بندی  بسته می شود و باعث جلوگیری از باز شدن قالب ها و مقاوم سازی آنها در برابر بتن انجام میشود

و پایه های جک های شاغول کننده گچ کاری می شود تا هنگام بتن ریزی تکان نخورد

به عنوان مثال برای ستون ۴۰×۴۰ می شود از قالب ۳۰ سانتی به همراه کنج ۵×۵ استفاده کرد.

معمولا قالب بندی ستون با استفاده از قالب فلزی اجرا می شود ولی بعضی از پیمانکاران این کار را با استفاده از تخته قالب بندی انجام می دهند

که این روش در زمانی که ساختمان های بتن آرمه تازه در ایران اجرا می شد مرسوم بود.

از آن زمان تا حالا بعضی از پیمانکاران باز هم از تخته قالب بندی برای اجرای ستون استفاده می کنند.

قالب بندی ستون می تواند با استفاده از قالب بتن فلزی ، قالب بتن پلاستیکی،قالب تخته بندی، قالب پلی وود،و همچنین در مدل های دیگر اجرا شود.

در زیر فیلمی از قالب بندی ستون در کشور های خارجی را قرار می دهیم.

قالب بندی فلزی نسبت به قالب بندی چوبی مزیت های زیادی دارد که از جمله آن می توان به عمر زیاد قالب فلزی بتن و همچنین اجرای آسان و راحت قالب بتن اشاره کرد.

عمر قالب فلزی بتن نسبت به تخته قالب بندی بسیاز زیاد می باشد

و اصلا قابل مقایسه نیست به طوری که تخته قالب بند

ی را نهایتا برای اجرای یک ساختمان می توان استفاده کرد



محاسبه تجهیزات قالب بندی ستون

برای درک بهتر میخواهیم بدانیم یک ستون ۳ متری با ابعاد ۵۰×۵۰نیازمند چه مقدار قالب بتن و اتصالات است.
  • ۱۲ عدد قالب ۴۰×۱۰۰ سانتی‌متر
  •  ۸ عدد کنج ۵×۵ با طول ۱۵۰ سانتی‌متر
  • ۸۰ جفت پین و گوه

قالب ها و اتصالات مورد نیاز برای ابعاد های مختلف به شرح زیر می باشد.

ابعاد ستون ها ۳۰×۳۰ ۳۵×۳۵ ۴۰×۴۰ ۴۵×۴۵ ۵۰×۵۰
قالب ۱۵×۱۰۰ ۱۲ عدد
قالب ۲۰×۱۰۰ ۱۲ عدد ۶ عدد ۱۲ عدد
قالب ۳۰×۱۰۰ ۶ عدد ۱۲ عدد ۶ عدد
پخی ۵×۱۰ة۱۵۰ ۸ عدد ۸ عدد ۸ عدد ۸ عدد ۸ عدد
قید لوله‌ای ۷۰×۷۰ ۸ عدد
قید لوله‌ای ۸۰×۸۰ ۸ عدد
گیره متوسط ۱۶ عدد ۱۶ عدد
گیره دو لوله ۸ عدد ۸ عدد
پین و گوه ۸۰ جفت ۸۰ جفت ۸۰جفت ۱۰۰جفت ۱۰۰ جفت

قالب بندی ستون

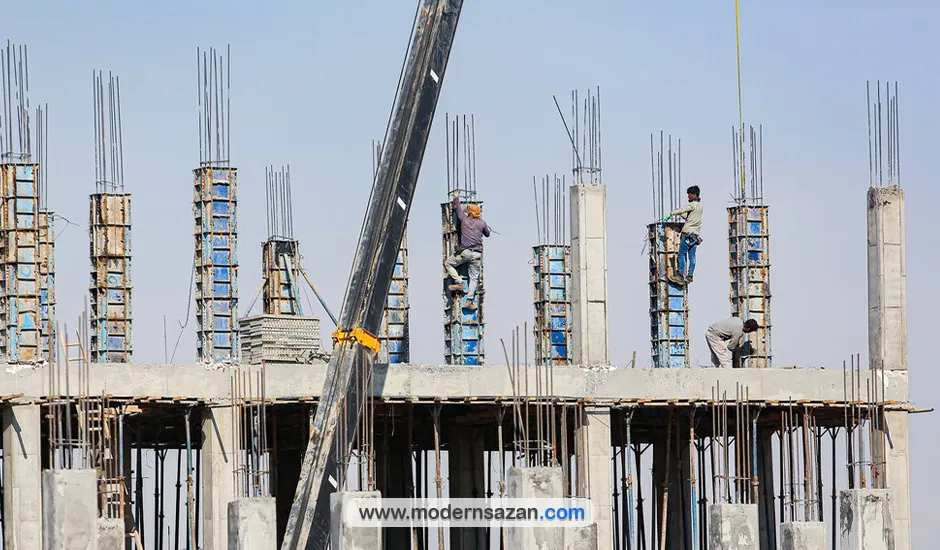

اجرای قالب بندی ستون

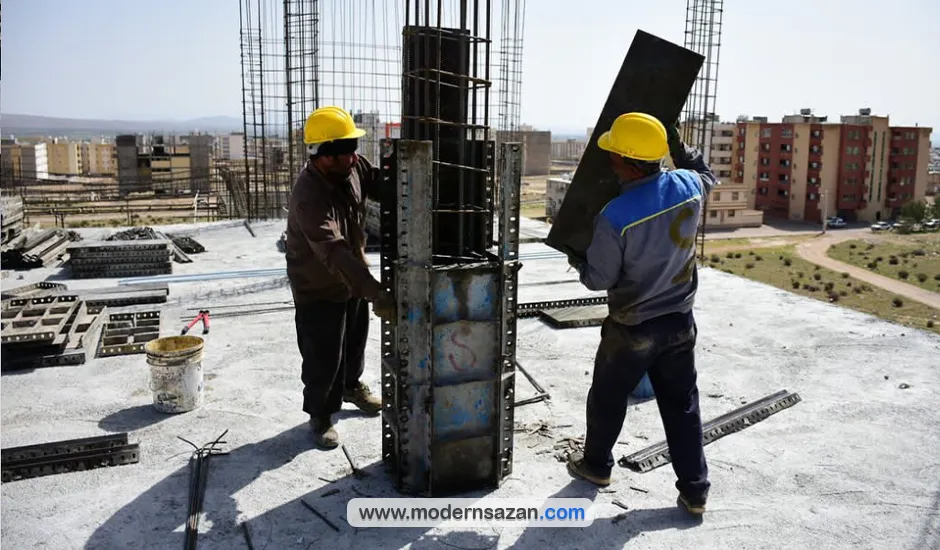

پس از طی کردن مراحل اولیه ابتدا برای قالب بندی ستون قالب ها و اتصالاتی مانند کنج ها را تمیز و روغن کاری  می کنند تا پس از اتمام مراحل اجرایی و بتن ریزی قالب ها به راحتی از ستون جدا شوند

سپس قالب ها توسط اتصالاتی مانند پیم و گوه  و کنج ها بیرونی به یکدیگر متصل میشوند انجام صحیح کامل این فرایند بسیار مهم است دقت داشته باشید مراحل اتصال قالب ها و کنج ها به درستی انجام شود

سپس بعد از اتمام مراحل قالب بندی ستون به دلیل اینکه هنگام بتن ریزی فشار زیادی به قالب ها وارد می شود سیستم قالب بندی را مقاوم سازی می کنند از این رو برای مقاوم سازی قالب ها از پشت بند ها و از لوله ها و جک ها به منظور جلوگیری از کج شدن یا ناشاقولی ستون ها استفاده می شود  در انجام این فرآیند پشت بند ها به وسیله لوله های داربستی در فاصله ها حداکثر یک متری توسط گیره ها وصل میشوند تا قالب ها فشار های وارده از سوی بتن را تحمل کنند همچنین برای شاقول کردن قالب ها از لوله ها و جک های سقفی استفاده میشود که به صورت عمودی به سیستم قالب بندی تکیه داده میشود سپس برای ستون های بیرونی که امکان استفاده از جک و لوله وجود ندارد برای ثابت نگه داشتن ستون از قلاب ها استفاده میشود در این روش از سیم نجاری و یا میلگرد استفاده می شود که در این روش ستون ها به راحتی شاقل می شوند تراز قالب با شاقول جهت اطمینان از عمود بودن درست ستون ها است

سپس وسط بودن میلگرد های داخلی را چک میکنند و در صورت نیاز از اسپیسر و سیم مفتول برای وسط کردن ستون ها استفاده میشود

بعد از اتمام تمامی مراحل قالب بندی ستون نوبت به بتن ریزی ستون ها میرسد که در این مرحله بتن ریزی با استفاده از پمپ بتن انجام میگیرد هنگام بتن ریزی از ویبره به دلیل اینکه  هوای محبوس شده از بتن تازه را دفع می‌کند و ذرات سنگدانه را به هم می‌چسباند استفاده میشود که این عمل موجب صاف و هموار بودن ستون ها میشود در این روش میتوان از جکش هم برای صافی ستون ها استفاده میشود که یکی از روش های کاربردی قدیمی است
